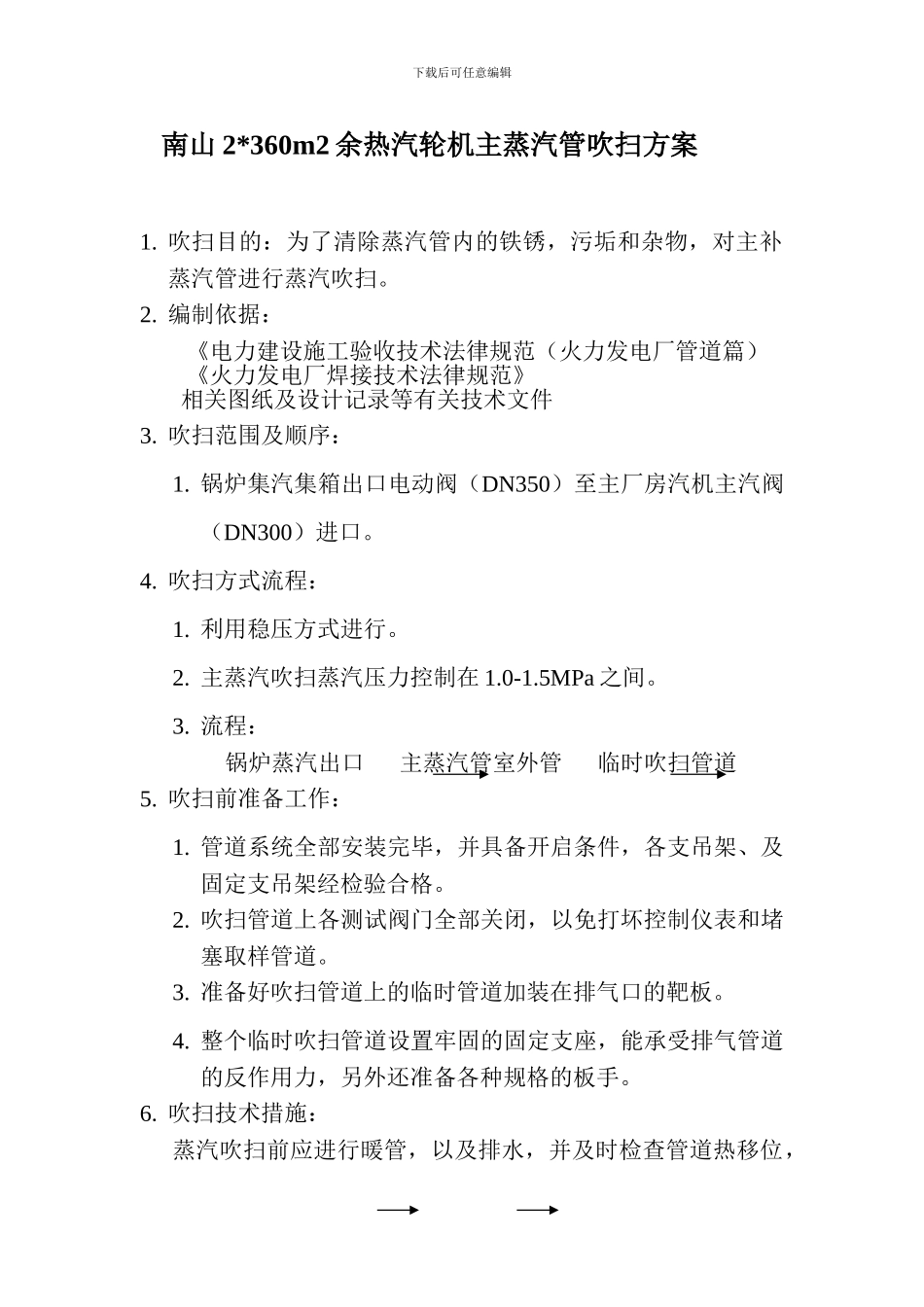

下载后可任意编辑 南山 2*360m2 余热汽轮机主蒸汽管吹扫方案1. 吹扫目的：为了清除蒸汽管内的铁锈，污垢和杂物，对主补蒸汽管进行蒸汽吹扫。2. 编制依据： 《电力建设施工验收技术法律规范（火力发电厂管道篇） 《火力发电厂焊接技术法律规范》 相关图纸及设计记录等有关技术文件3. 吹扫范围及顺序：1. 锅炉集汽集箱出口电动阀（DN350）至主厂房汽机主汽阀（DN300）进口。4. 吹扫方式流程：1. 利用稳压方式进行。2. 主蒸汽吹扫蒸汽压力控制在 1.0-1.5MPa 之间。3. 流程： 锅炉蒸汽出口 主蒸汽管室外管 临时吹扫管道5. 吹扫前准备工作：1. 管道系统全部安装完毕，并具备开启条件，各支吊架、及固定支吊架经检验合格。2. 吹扫管道上各测试阀门全部关闭，以免打坏控制仪表和堵塞取样管道。3. 准备好吹扫管道上的临时管道加装在排气口的靶板。4. 整个临时吹扫管道设置牢固的固定支座，能承受排气管道的反作用力，另外还准备各种规格的板手。6. 吹扫技术措施：蒸汽吹扫前应进行暖管，以及排水，并及时检查管道热移位，下载后可任意编辑蒸汽吹扫应按加热 冷却 再加热的顺序循环进行。7．吹扫步骤： 1.做好各种准备工作，为管道蒸汽吹扫合格的汽源。 2.吹扫顺序：锅炉出口电动阀打开后暖管 1 小时，暖管完成后在吹扫前关闭所有疏水管道的一次阀门，在吹扫过程中疏水管道不参加。 3. 在进行暖管前都必须完成管道保温工作，临时管道的排出口应避开设备、人员。向上 30°对空排放。 4.吹扫时，先向管道内给少量的蒸汽，对管道进行加热，当吹扫管道首段与末段温度相对时再逐渐增加蒸汽流量。8. 吹扫标准： 整条把板上的冲出斑痕大应于 0.8mm,并且斑痕不大 2-3 点经监理验收后合格。9.安全措施： 1.吹扫管道过程中，应及时检查各承压部件及管道震动情况，如发现有异常，立即停止。 2.吹扫管道附近应无易燃物，防止火灾。 3.及时加强疏水管道检查。严防水冲击。 4.室外排气管应设专人看守，并配备通讯设备，无关人员应离开吹扫管路。 5.吹扫管路周围不应站人，应设置安全警告牌，防止烫伤。 6.在吹扫暖管过程中，一定要对所有管道中的法兰盘螺丝进行热紧。10.吹扫人员组织 为确保蒸汽管吹扫安全，有序进行，项目部成立蒸汽吹扫小组，人员及联系方式如下：下载后可任意编辑职务姓名职责备注组长郭正平负责全面副组长黄飞现场指挥，负责 人 员 的 分配，协调安全员徐建兴负责现场安全操作员顾炳生 陆建飞 杨...
