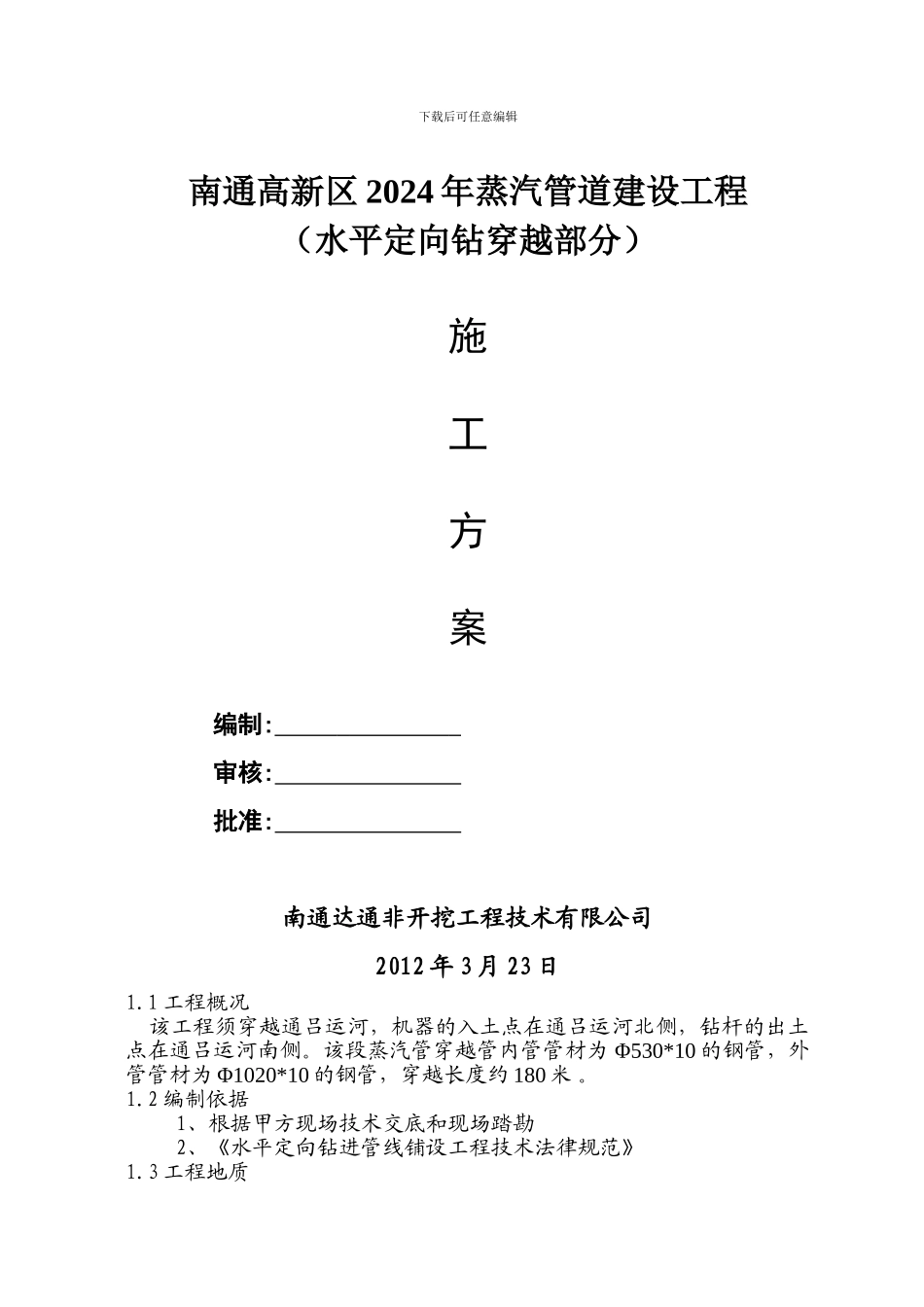

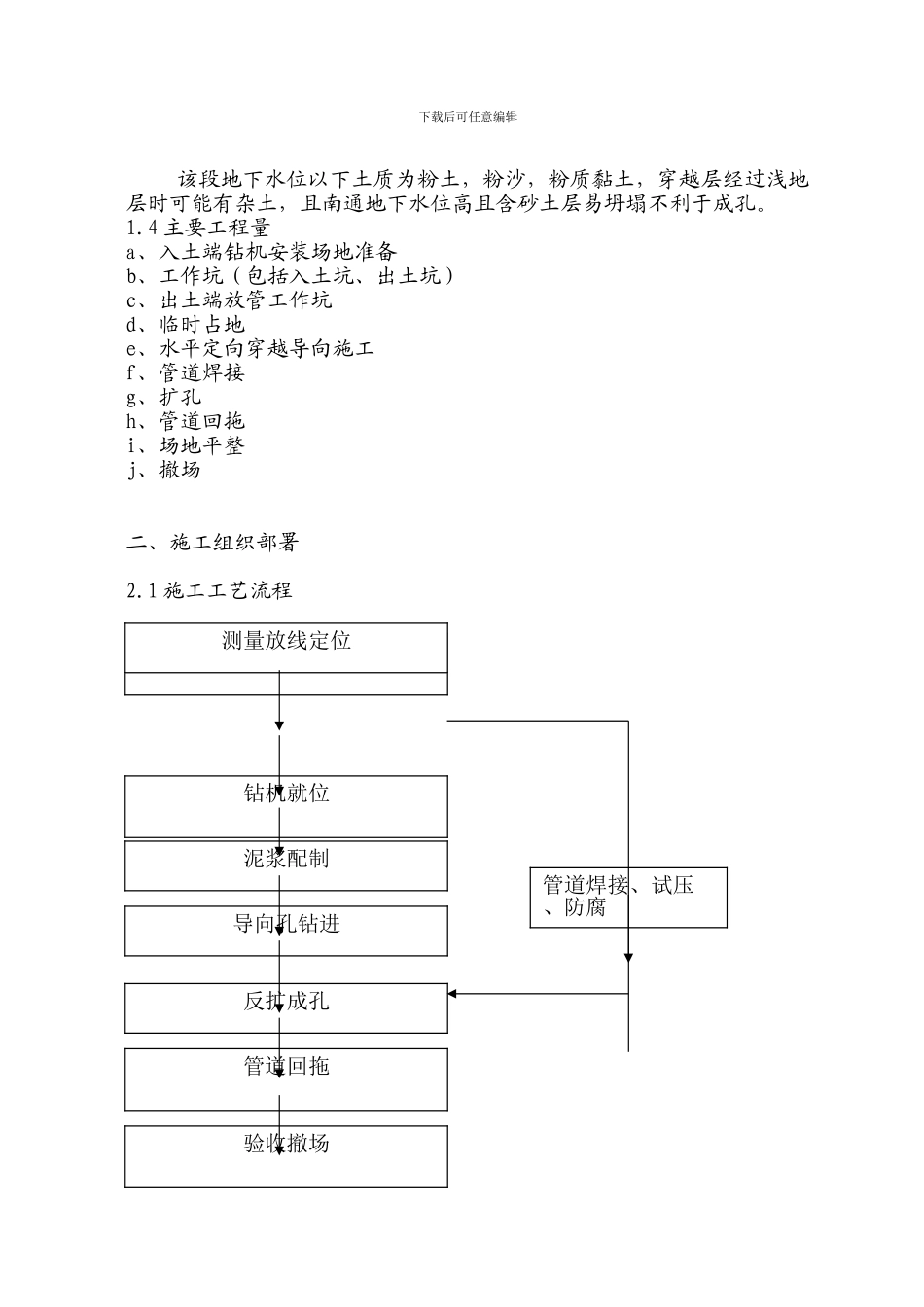

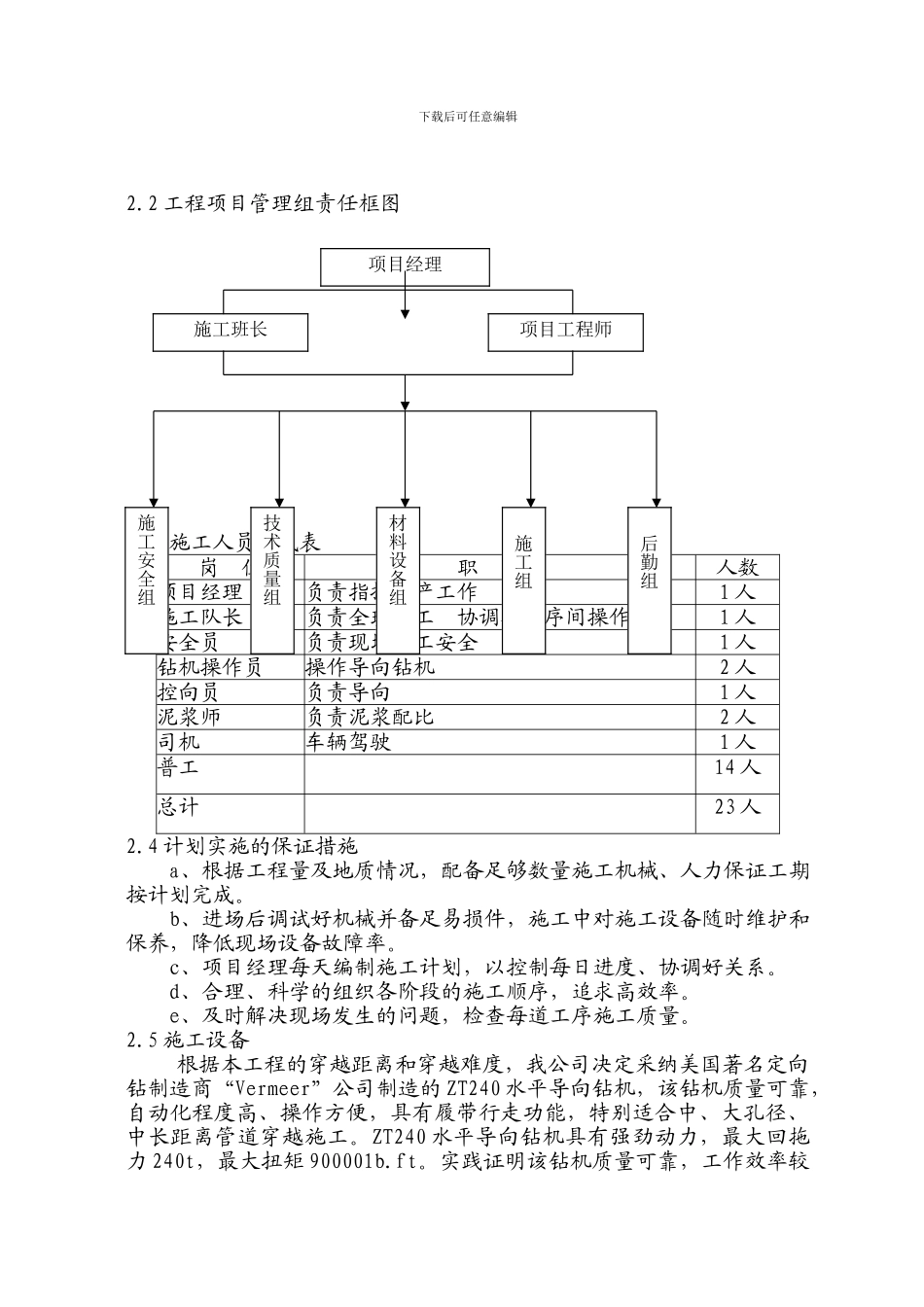

下载后可任意编辑南通高新区 2024 年蒸汽管道建设工程（水平定向钻穿越部分）施工 方案编制: 审核: 批准: 南通达通非开挖工程技术有限公司2012 年 3 月 23 日1.1 工程概况 该工程须穿越通吕运河，机器的入土点在通吕运河北侧，钻杆的出土点在通吕运河南侧。该段蒸汽管穿越管内管管材为 Φ530*10 的钢管，外管管材为 Φ1020*10 的钢管，穿越长度约 180 米 。1.2 编制依据1、根据甲方现场技术交底和现场踏勘2、《水平定向钻进管线铺设工程技术法律规范》1.3 工程地质下载后可任意编辑该段地下水位以下土质为粉土，粉沙，粉质黏土，穿越层经过浅地层时可能有杂土，且南通地下水位高且含砂土层易坍塌不利于成孔。1.4 主要工程量a、入土端钻机安装场地准备b、工作坑（包括入土坑、出土坑）c、出土端放管工作坑d、临时占地e、水平定向穿越导向施工f、管道焊接g、扩孔h、管道回拖i、场地平整j、撤场二、施工组织部署2.1 施工工艺流程验收撤场施工现场准备测量放线定位钻机就位泥浆配制导向孔钻进反扩成孔管道回拖管道焊接、试压、防腐下载后可任意编辑2.2 工程项目管理组责任框图 1. 3 施工人员组成表岗 位职 责人数项目经理负责指挥生产工作1 人施工队长负责全班施工 协调各工序间操作1 人安全员负责现场施工安全1 人钻机操作员操作导向钻机2 人控向员负责导向1 人泥浆师负责泥浆配比2 人司机 车辆驾驶1 人普工14 人总计23 人2.4 计划实施的保证措施a、根据工程量及地质情况，配备足够数量施工机械、人力保证工期按计划完成。b、进场后调试好机械并备足易损件，施工中对施工设备随时维护和保养，降低现场设备故障率。c、项目经理每天编制施工计划，以控制每日进度、协调好关系。d、合理、科学的组织各阶段的施工顺序，追求高效率。e、及时解决现场发生的问题，检查每道工序施工质量。2.5 施工设备根据本工程的穿越距离和穿越难度，我公司决定采纳美国著名定向钻制造商“Vermeer”公司制造的 ZT240 水平导向钻机，该钻机质量可靠，自动化程度高、操作方便，具有履带行走功能，特别适合中、大孔径、中长距离管道穿越施工。ZT240 水平导向钻机具有强劲动力，最大回拖力 240t，最大扭矩 900001b.ft。实践证明该钻机质量可靠，工作效率较项目经理项目工程师施工班长后勤组施工安全组技术质量组材料设备组施工组下载后可任意编辑高。A、该钻机配备了美国“DCI“公司生产的无线控向系统，设备精度高，抗干扰能...
