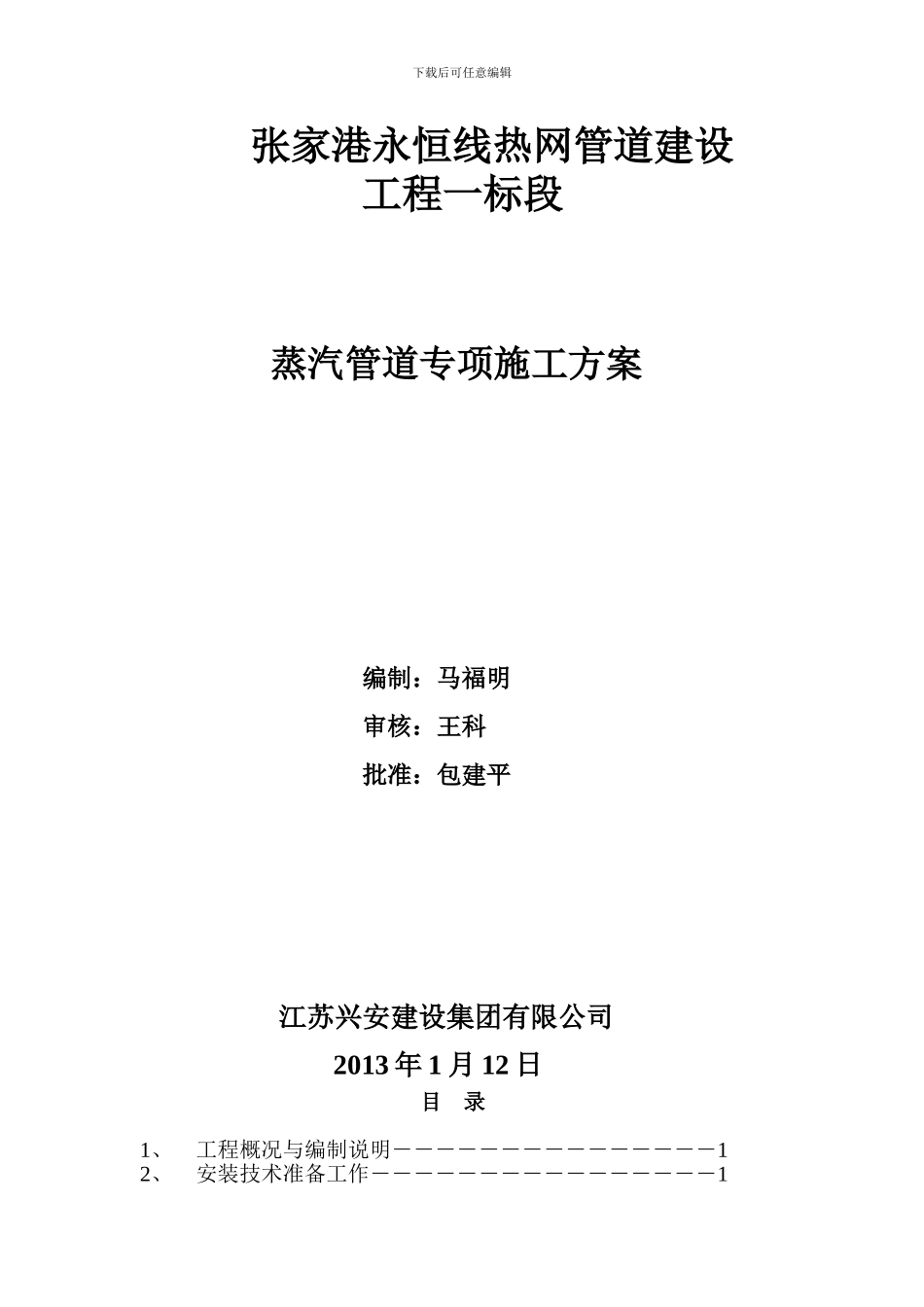

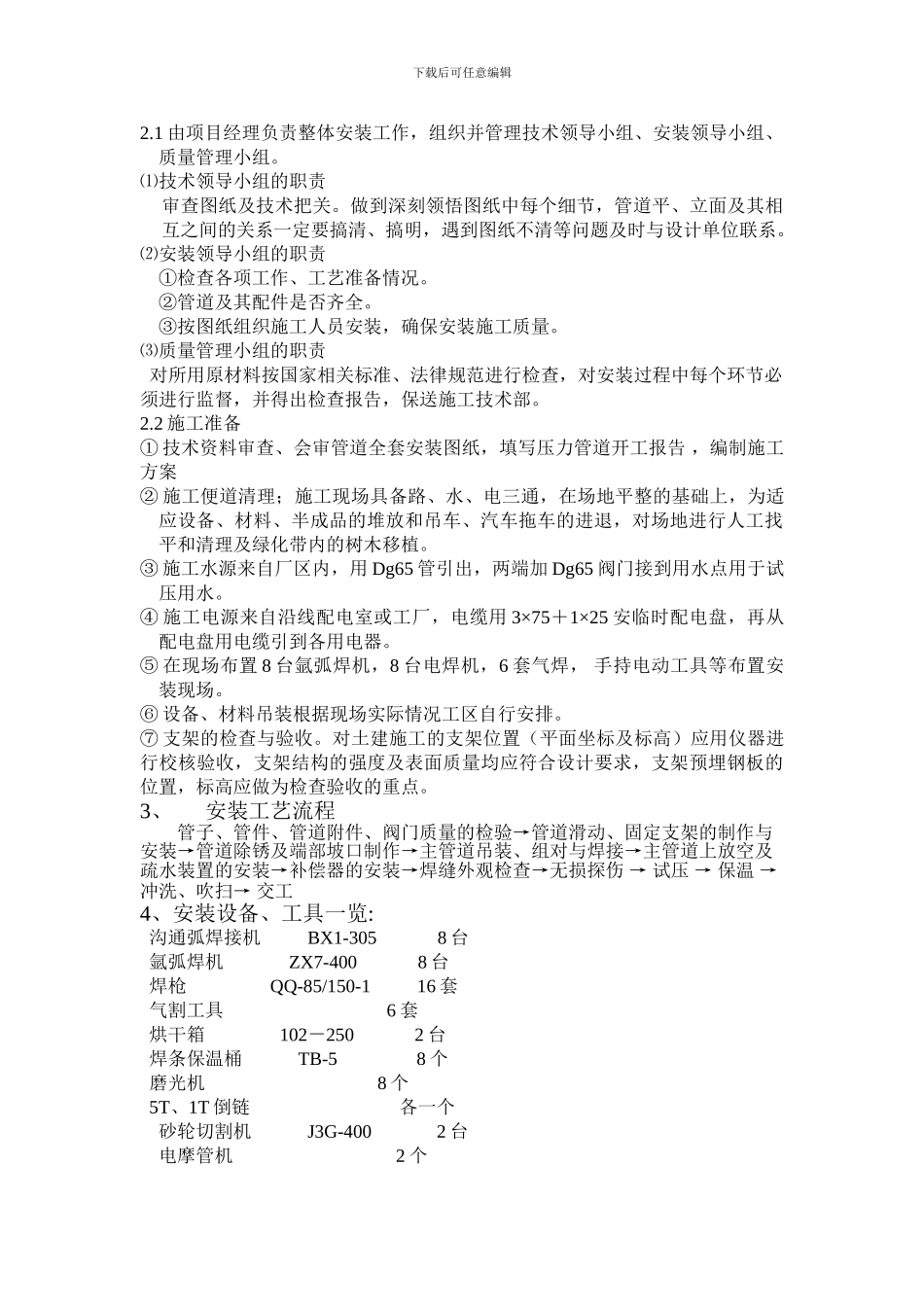

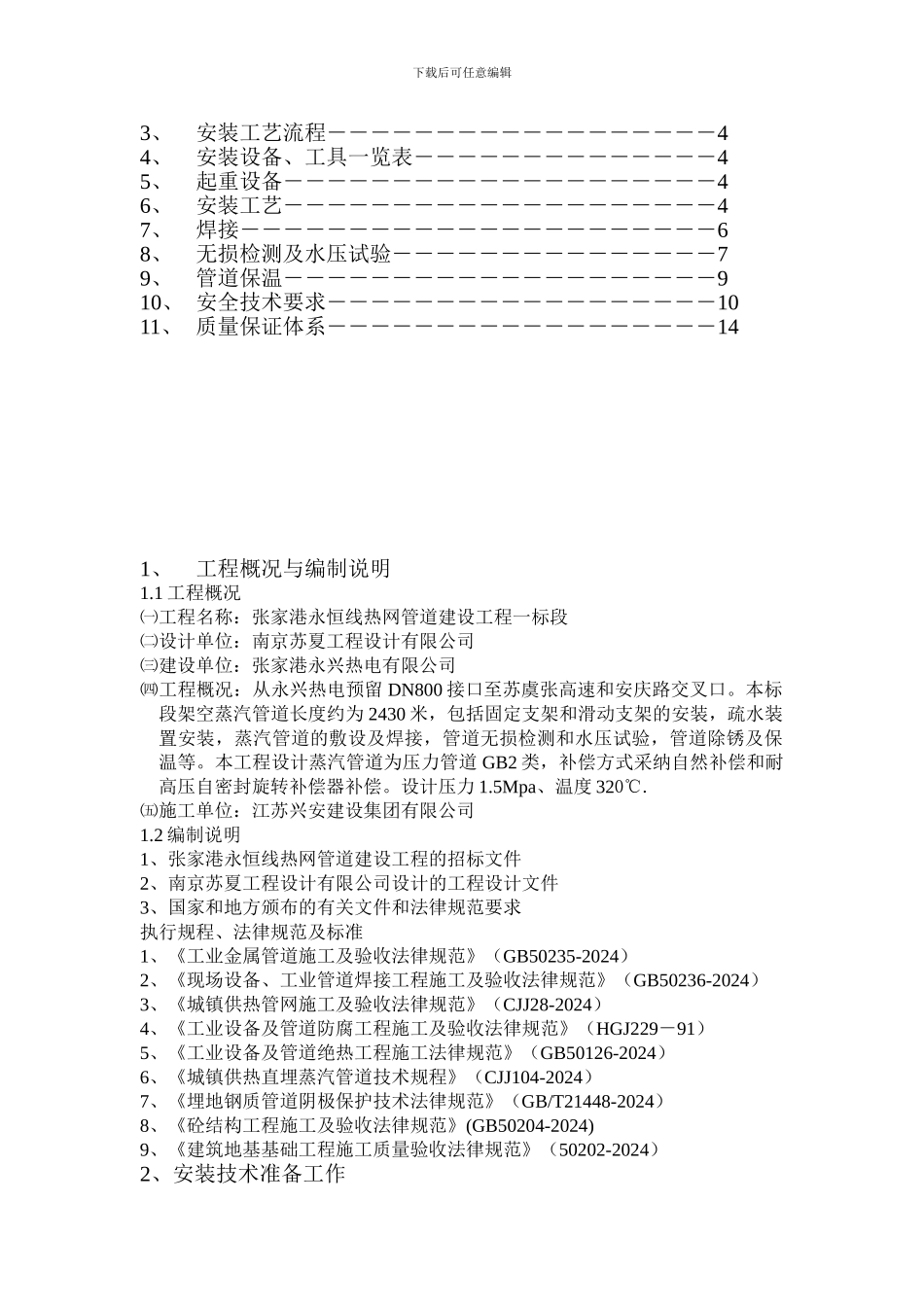

下载后可任意编辑张家港永恒线热网管道建设工程一标段蒸汽管道专项施工方案编制：马福明审核：王科批准：包建平 江苏兴安建设集团有限公司2013 年 1 月 12 日目 录1、工程概况与编制说明―――――――――――――――12、安装技术准备工作――――――――――――――――1下载后可任意编辑3、安装工艺流程――――――――――――――――――44、安装设备、工具一览表――――――――――――――45、起重设备――――――――――――――――――――46、安装工艺――――――――――――――――――――47、焊接――――――――――――――――――――――68、无损检测及水压试验―――――――――――――――79、管道保温――――――――――――――――――――910、 安全技术要求――――――――――――――――――1011、 质量保证体系――――――――――――――――――141、工程概况与编制说明1.1 工程概况㈠工程名称：张家港永恒线热网管道建设工程一标段㈡设计单位：南京苏夏工程设计有限公司㈢建设单位：张家港永兴热电有限公司㈣工程概况：从永兴热电预留 DN800 接口至苏虞张高速和安庆路交叉口。本标段架空蒸汽管道长度约为 2430 米，包括固定支架和滑动支架的安装，疏水装置安装，蒸汽管道的敷设及焊接，管道无损检测和水压试验，管道除锈及保温等。本工程设计蒸汽管道为压力管道 GB2 类，补偿方式采纳自然补偿和耐高压自密封旋转补偿器补偿。设计压力 1.5Mpa、温度 320℃.㈤施工单位：江苏兴安建设集团有限公司1.2 编制说明1、张家港永恒线热网管道建设工程的招标文件2、南京苏夏工程设计有限公司设计的工程设计文件3、国家和地方颁布的有关文件和法律规范要求执行规程、法律规范及标准1、《工业金属管道施工及验收法律规范》（GB50235-2024）2、《现场设备、工业管道焊接工程施工及验收法律规范》（GB50236-2024）3、《城镇供热管网施工及验收法律规范》（CJJ28-2024）4、《工业设备及管道防腐工程施工及验收法律规范》（HGJ229－91）5、《工业设备及管道绝热工程施工法律规范》（GB50126-2024）6、《城镇供热直埋蒸汽管道技术规程》（CJJ104-2024）7、《埋地钢质管道阴极保护技术法律规范》（GB/T21448-2024）8、《砼结构工程施工及验收法律规范》(GB50204-2024)9、《建筑地基基础工程施工质量验收法律规范》（50202-2024）2、安装技术准备工作下载后可任意编辑2.1 由项目经理负责整体...
