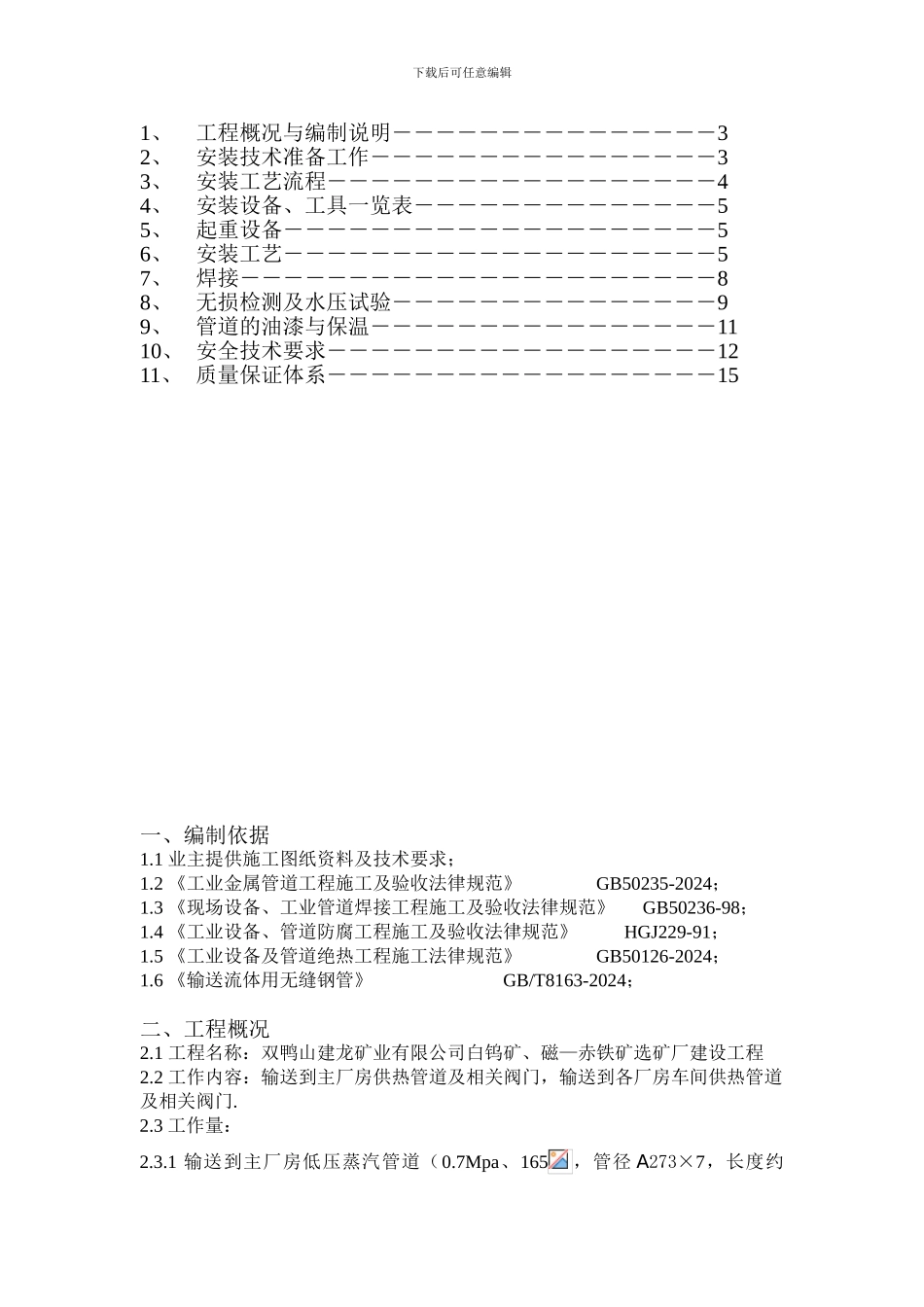

下载后可任意编辑双鸭山建龙矿业有限公司白钨矿、磁 —赤铁矿选矿厂建设工程 外网蒸汽管道施工方案批准：_________________审核：_________________编制：_________________2024 年 12 月 05 日目 录下载后可任意编辑1、工程概况与编制说明―――――――――――――――32、安装技术准备工作――――――――――――――――33、安装工艺流程――――――――――――――――――44、安装设备、工具一览表――――――――――――――55、起重设备――――――――――――――――――――56、安装工艺――――――――――――――――――――57、焊接――――――――――――――――――――――88、无损检测及水压试验―――――――――――――――99、管道的油漆与保温――――――――――――――――1110、 安全技术要求――――――――――――――――――1211、 质量保证体系――――――――――――――――――15一、编制依据1.1 业主提供施工图纸资料及技术要求；1.2 《工业金属管道工程施工及验收法律规范》 GB50235-2024；1.3 《现场设备、工业管道焊接工程施工及验收法律规范》 GB50236-98；1.4 《工业设备、管道防腐工程施工及验收法律规范》 HGJ229-91；1.5 《工业设备及管道绝热工程施工法律规范》 GB50126-2024；1.6 《输送流体用无缝钢管》 GB/T8163-2024；二、工程概况2.1 工程名称：双鸭山建龙矿业有限公司白钨矿、磁—赤铁矿选矿厂建设工程2.2 工作内容：输送到主厂房供热管道及相关阀门，输送到各厂房车间供热管道及相关阀门.2.3 工作量：2.3.1 输送到主厂房低压蒸汽管道（0.7Mpa、165，管径 A273×7，长度约下载后可任意编辑400 米 ， 管 材 ： 20#; 管 径 A159×4.5 ， 长 度 约 300 米 ， 管 材 ： 20#. 管 径A133×4，长度约 120 米，管材：20#.管径 A108×4，长度约 150 米，管材：20#..管径 A89×4，长度约 130 米，管材：20#.管径 A76×4，长度约 500 米，管材：20#.管径 A57×3，长度约 780 米，管材：20#.管径 A45×3，长度约 150 米，管材：20#.管径 A38×3，长度约 130 米，管材：20#.管径 A32×3，长度约 150米，管材：20#.管径 A25×3，长度约 200 米，管材：20#.管径 A20×3，长度约100 米，管材：20#.）及其疏水管道、疏水器、热力补偿器、阀门（包括逆止门、安全门）等所有附属设备的安装及其保温；2.3.2 上...
