蒸汽管道施工方案VIP免费

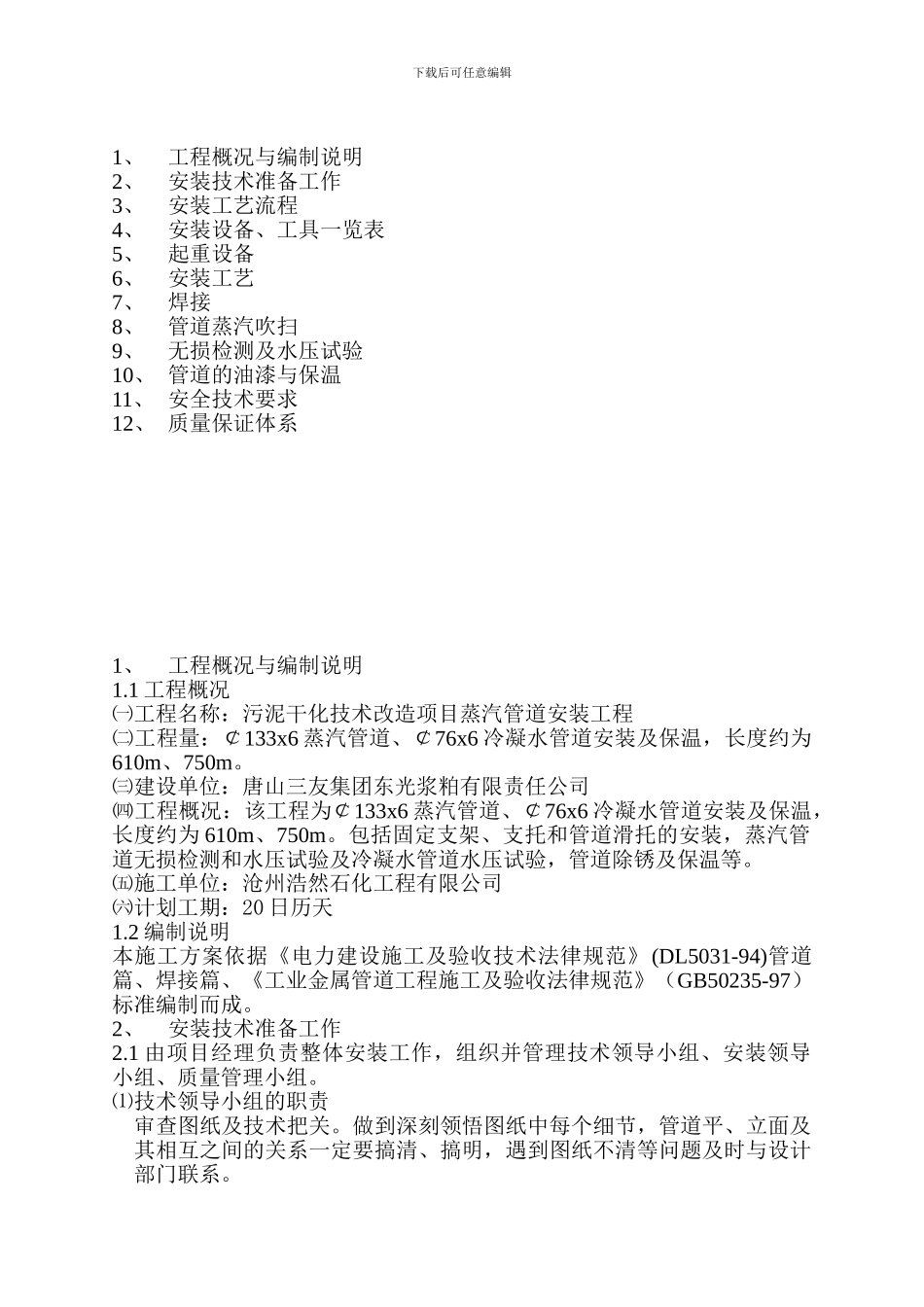

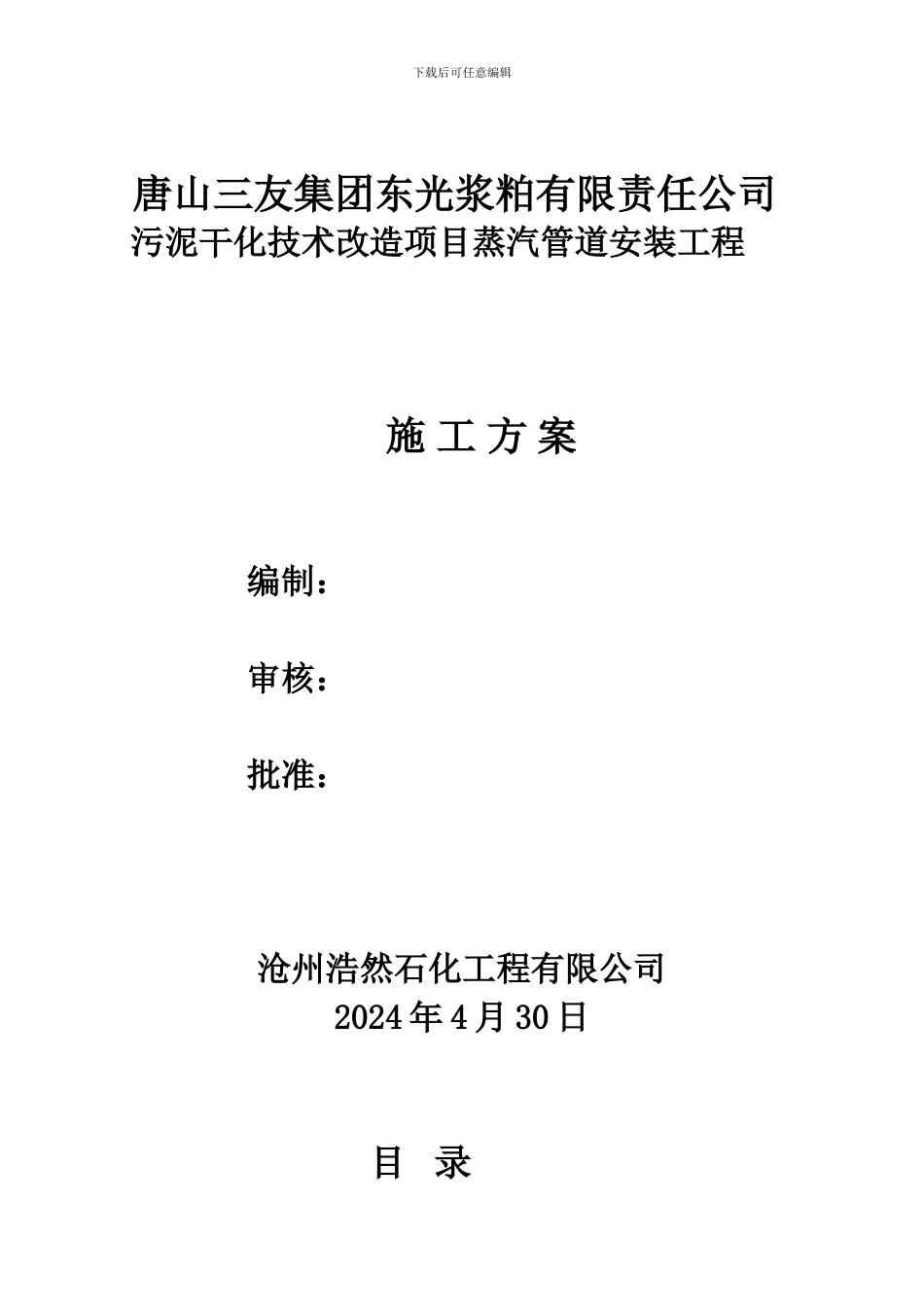

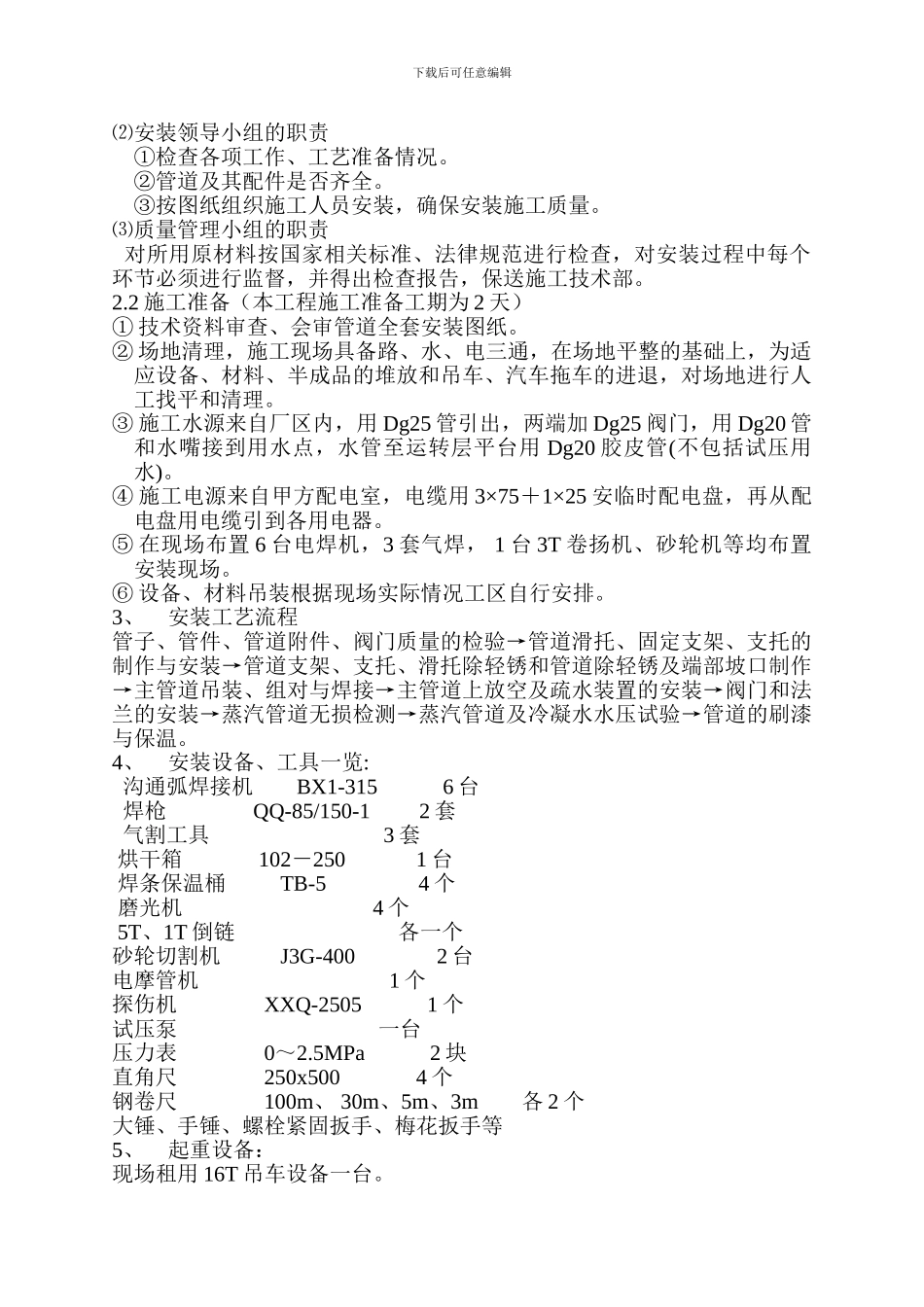

下载后可任意编辑唐山三友集团东光浆粕有限责任公司 污泥干化技术改造项目蒸汽管道安装工程施 工 方 案编制：审核：批准： 沧州浩然石化工程有限公司2024 年 4 月 30 日目 录下载后可任意编辑1、工程概况与编制说明2、安装技术准备工作3、安装工艺流程4、安装设备、工具一览表5、起重设备6、安装工艺7、焊接8、管道蒸汽吹扫9、无损检测及水压试验10、 管道的油漆与保温11、 安全技术要求12、 质量保证体系1、工程概况与编制说明1.1 工程概况㈠工程名称：污泥干化技术改造项目蒸汽管道安装工程㈡工程量：￠133x6 蒸汽管道、￠76x6 冷凝水管道安装及保温，长度约为610m、750m。㈢建设单位：唐山三友集团东光浆粕有限责任公司㈣工程概况：该工程为￠133x6 蒸汽管道、￠76x6 冷凝水管道安装及保温，长度约为 610m、750m。包括固定支架、支托和管道滑托的安装，蒸汽管道无损检测和水压试验及冷凝水管道水压试验，管道除锈及保温等。㈤施工单位：沧州浩然石化工程有限公司㈥计划工期：20 日历天1.2 编制说明本施工方案依据《电力建设施工及验收技术法律规范》(DL5031-94)管道篇、焊接篇、《工业金属管道工程施工及验收法律规范》（GB50235-97）标准编制而成。2、安装技术准备工作2.1 由项目经理负责整体安装工作，组织并管理技术领导小组、安装领导小组、质量管理小组。⑴技术领导小组的职责审查图纸及技术把关。做到深刻领悟图纸中每个细节，管道平、立面及其相互之间的关系一定要搞清、搞明，遇到图纸不清等问题及时与设计部门联系。下载后可任意编辑⑵安装领导小组的职责①检查各项工作、工艺准备情况。②管道及其配件是否齐全。③按图纸组织施工人员安装，确保安装施工质量。⑶质量管理小组的职责 对所用原材料按国家相关标准、法律规范进行检查，对安装过程中每个环节必须进行监督，并得出检查报告，保送施工技术部。2.2 施工准备（本工程施工准备工期为 2 天）① 技术资料审查、会审管道全套安装图纸。② 场地清理，施工现场具备路、水、电三通，在场地平整的基础上，为适应设备、材料、半成品的堆放和吊车、汽车拖车的进退，对场地进行人工找平和清理。③ 施工水源来自厂区内，用 Dg25 管引出，两端加 Dg25 阀门，用 Dg20 管和水嘴接到用水点，水管至运转层平台用 Dg20 胶皮管(不包括试压用水)。④ 施工电源来自甲方配电室，电缆用 3×75＋1×25 安临时配电盘，再从配电盘用电缆引到各用电器。⑤ 在现...
