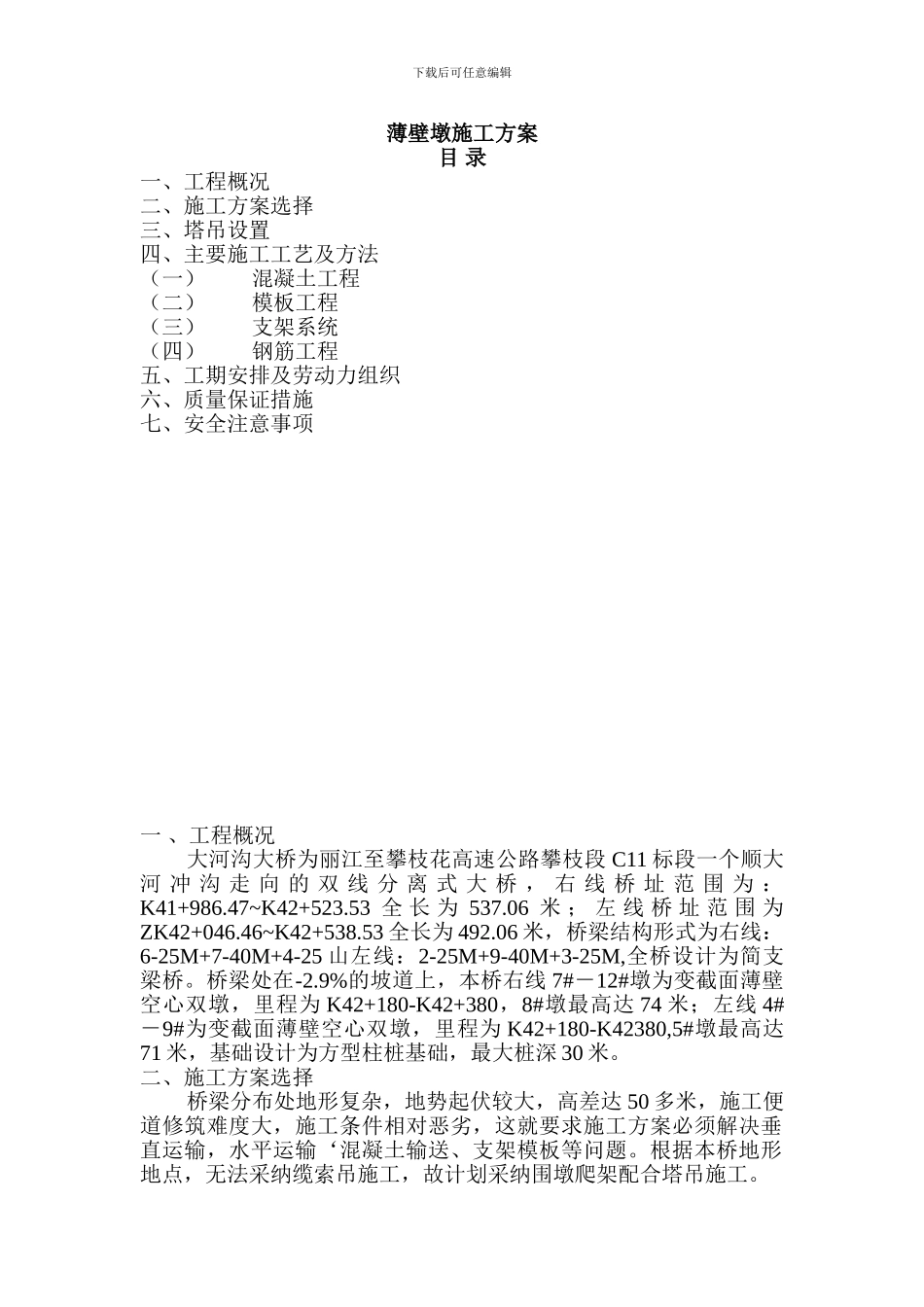

薄壁墩施工方案_第1页
1/10
薄壁墩施工方案_第2页
2/10
薄壁墩施工方案_第3页
3/10
下载后可任意编辑薄壁墩施工方案目 录一、工程概况二、施工方案选择三、塔吊设置四、主要施工工艺及方法(一)混凝土工程(二)模板工程(三)支架系统(四)钢筋工程五、工期安排及劳动力组织六、质量保证措施七、安全注意事项 一 、工程概况大河沟大桥为丽江至攀枝花高速公路攀枝段 C11 标段一个顺大河 冲 沟 走 向 的 双 线 分 离 式 大 桥 , 右 线 桥 址 范 围 为 :K41+986.47~K42+523.53 全 长 为 537.06 米 ; 左 线 桥 址 范 围 为ZK42+046.46~K42+538.53 全长为 492.06 米,桥梁结构形式为右线:6-25M+7-40M+4-25 山左线:2-25M+9-40M+3-25M,全桥设计为简支梁桥。桥梁处在-2.9%的坡道上,本桥右线 7#-12#墩为变截面薄壁空心双墩,里程为 K42+180-K42+380,8#墩最高达 74 米;左线 4#-9#为变截面薄壁空心双墩,里程为 K42+180-K42380,5#墩最高达71 米,基础设计为方型柱桩基础,最大桩深 30 米。二、施工方案选择桥梁分布处地形复杂,地势起伏较大,高差达 50 多米,施工便道修筑难度大,施工条件相对恶劣,这就要求施工方案必须解决垂直运输,水平运输‘混凝土输送、支架模板等问题。根据本桥地形地点,无法采纳缆索吊施工,故计划采纳围墩爬架配合塔吊施工。下载后可任意编辑三、塔吊设置各空心墩之间的跨度为 40 米,左右线间距为 10 米。右线 6#、7#桥墩双墩间距为 6.8 米;8#-12#为银江互通 A 匝道 接口加宽段,双墩间距 8 米,左线 4#、5#、6#墩双墩间距 6.8 米;7#-9#为银江互通D 匝道 接口加宽段,双墩间距为 8 米。根据上述情况,计划采纳5012 塔吊 2 台,分别布置在 K42+220 及 K42+340 左右线中间,每台塔吊负责左右线共 6 个墩台的施工(后附塔吊施工平面布置图)四、主要施工工艺及方法 (一)、混凝土工程 混凝土施工是本工程的重点难点,混凝土水平输送距离最远达到800 米,垂直距离高达 80 米,这对混凝土的和易性要求较高,由于工程处在攀枝花山区,河砂资源极少,细骨料只能采纳机制山砂,细度模数 3.1-3.4,属粗砂,采纳机制砂存在以下几个问题:1、机制砂无论在强度、级配、颗粒开关都无法与河砂相比较,容易泌水,流动性差,这无形中增加了远距离泵送混凝土的难度 2、机制砂含粉量比较高,吸水比较大,这就要求增加水的用量,水灰比增加,混凝土强度下降。3、机制砂的比表面积较大,摩擦力增加,需要较多的胶凝材料...
