衡山乐福购物广场钢管外脚手架专项施工方案VIP免费

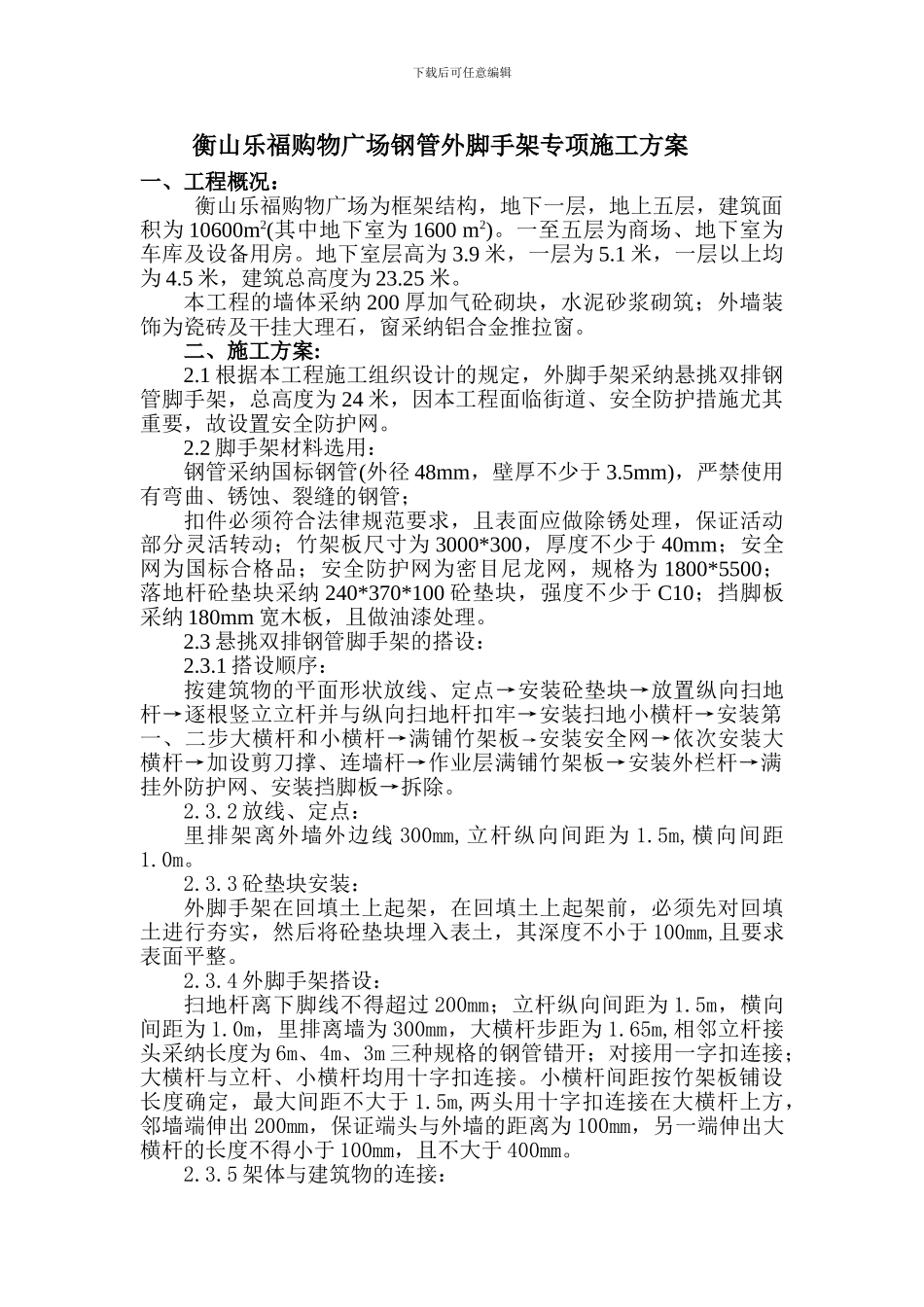

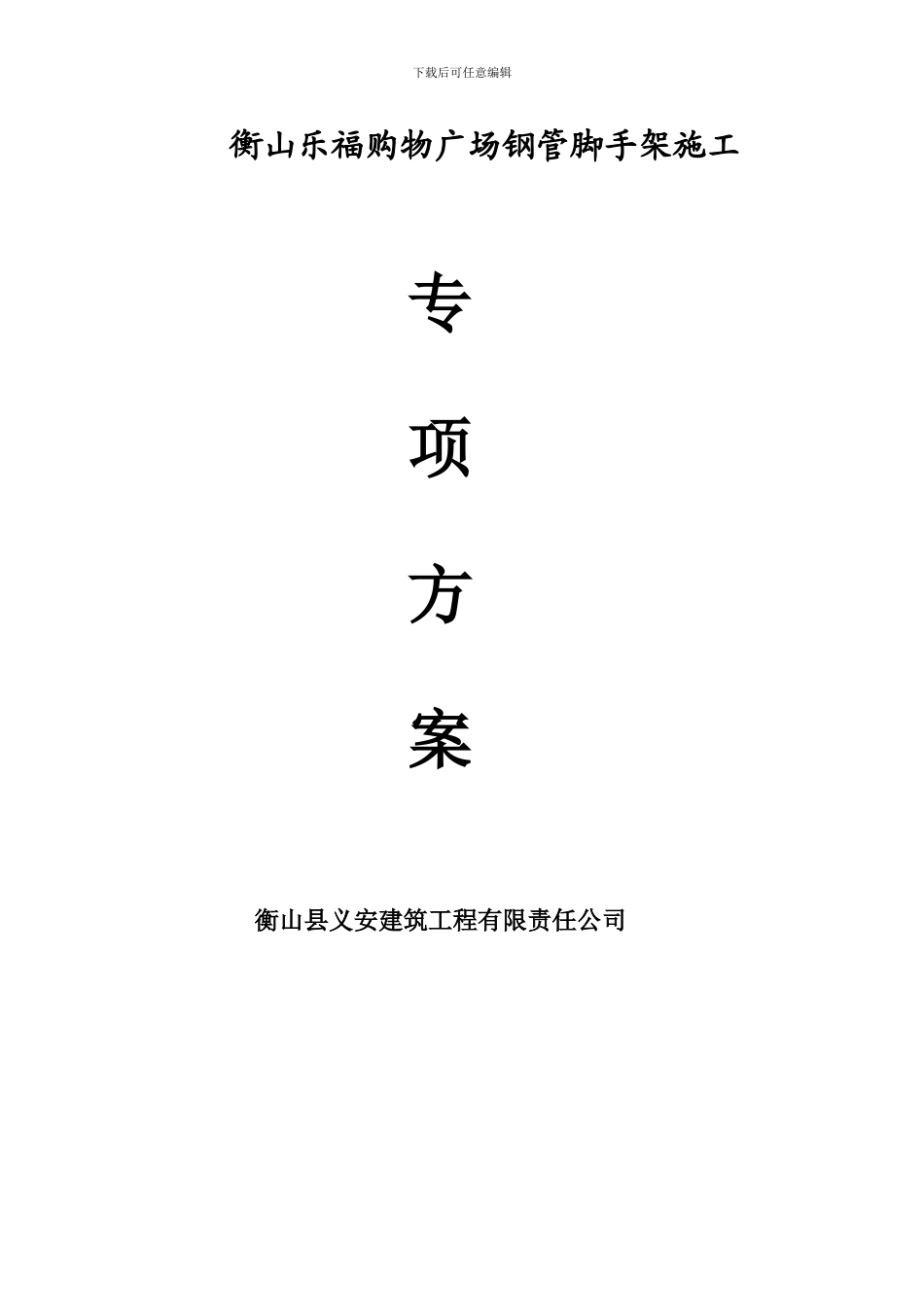

下载后可任意编辑衡山乐福购物广场钢管脚手架施工专项方案衡山县义安建筑工程有限责任公司下载后可任意编辑衡山乐福购物广场钢管外脚手架专项施工方案一、工程概况： 衡山乐福购物广场为框架结构，地下一层，地上五层，建筑面积为 10600m2(其中地下室为 1600 m2)。一至五层为商场、地下室为车库及设备用房。地下室层高为 3.9 米，一层为 5.1 米，一层以上均为 4.5 米，建筑总高度为 23.25 米。本工程的墙体采纳 200 厚加气砼砌块，水泥砂浆砌筑；外墙装饰为瓷砖及干挂大理石，窗采纳铝合金推拉窗。二、施工方案:2.1 根据本工程施工组织设计的规定，外脚手架采纳悬挑双排钢管脚手架，总高度为 24 米，因本工程面临街道、安全防护措施尤其重要，故设置安全防护网。2.2 脚手架材料选用：钢管采纳国标钢管(外径 48mm，壁厚不少于 3.5mm)，严禁使用有弯曲、锈蚀、裂缝的钢管；扣件必须符合法律规范要求，且表面应做除锈处理，保证活动部分灵活转动；竹架板尺寸为 3000*300，厚度不少于 40mm；安全网为国标合格品；安全防护网为密目尼龙网，规格为 1800*5500；落地杆砼垫块采纳 240*370*100 砼垫块，强度不少于 C10；挡脚板采纳 180mm 宽木板，且做油漆处理。2.3 悬挑双排钢管脚手架的搭设：2.3.1 搭设顺序：按建筑物的平面形状放线、定点→安装砼垫块→放置纵向扫地杆→逐根竖立立杆并与纵向扫地杆扣牢→安装扫地小横杆→安装第一、二步大横杆和小横杆→满铺竹架板→安装安全网→依次安装大横杆→加设剪刀撑、连墙杆→作业层满铺竹架板→安装外栏杆→满挂外防护网、安装挡脚板→拆除。2.3.2 放线、定点：里排架离外墙外边线 300mm,立杆纵向间距为 1.5m,横向间距1.0m。2.3.3 砼垫块安装：外脚手架在回填土上起架，在回填土上起架前，必须先对回填土进行夯实，然后将砼垫块埋入表土，其深度不小于 100mm,且要求表面平整。2.3.4 外脚手架搭设：扫地杆离下脚线不得超过 200mm；立杆纵向间距为 1.5m，横向间距为 1.0m，里排离墙为 300mm，大横杆步距为 1.65m,相邻立杆接头采纳长度为 6m、4m、3m 三种规格的钢管错开；对接用一字扣连接；大横杆与立杆、小横杆均用十字扣连接。小横杆间距按竹架板铺设长度确定，最大间距不大于 1.5m,两头用十字扣连接在大横杆上方，邻墙端伸出 200mm，保证端头与外墙的距离为 100mm，另一端伸出大横杆的长度不得小于 100mm，且不大于 400mm。2.3.5 架体与建筑物的连接：下载...
