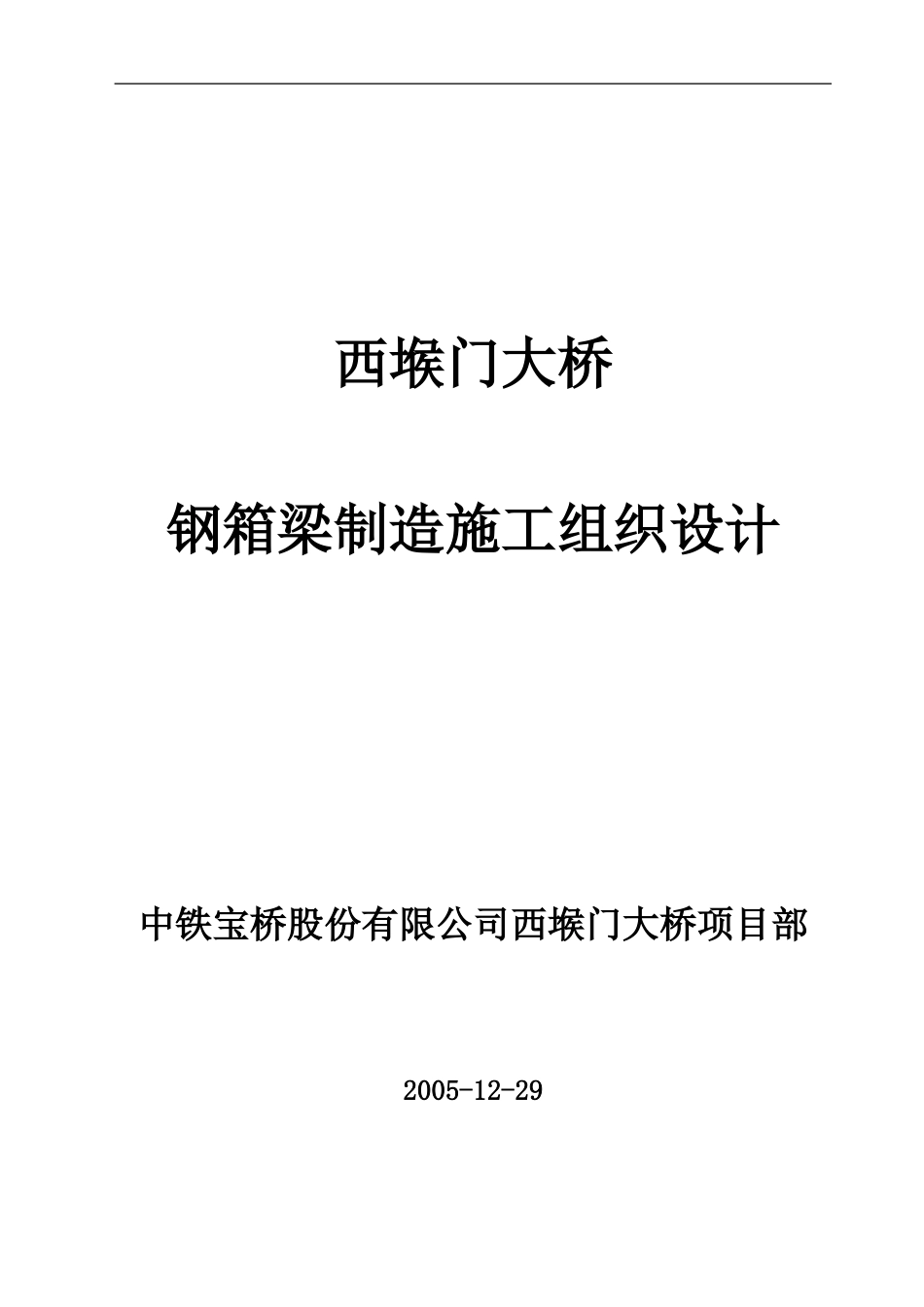

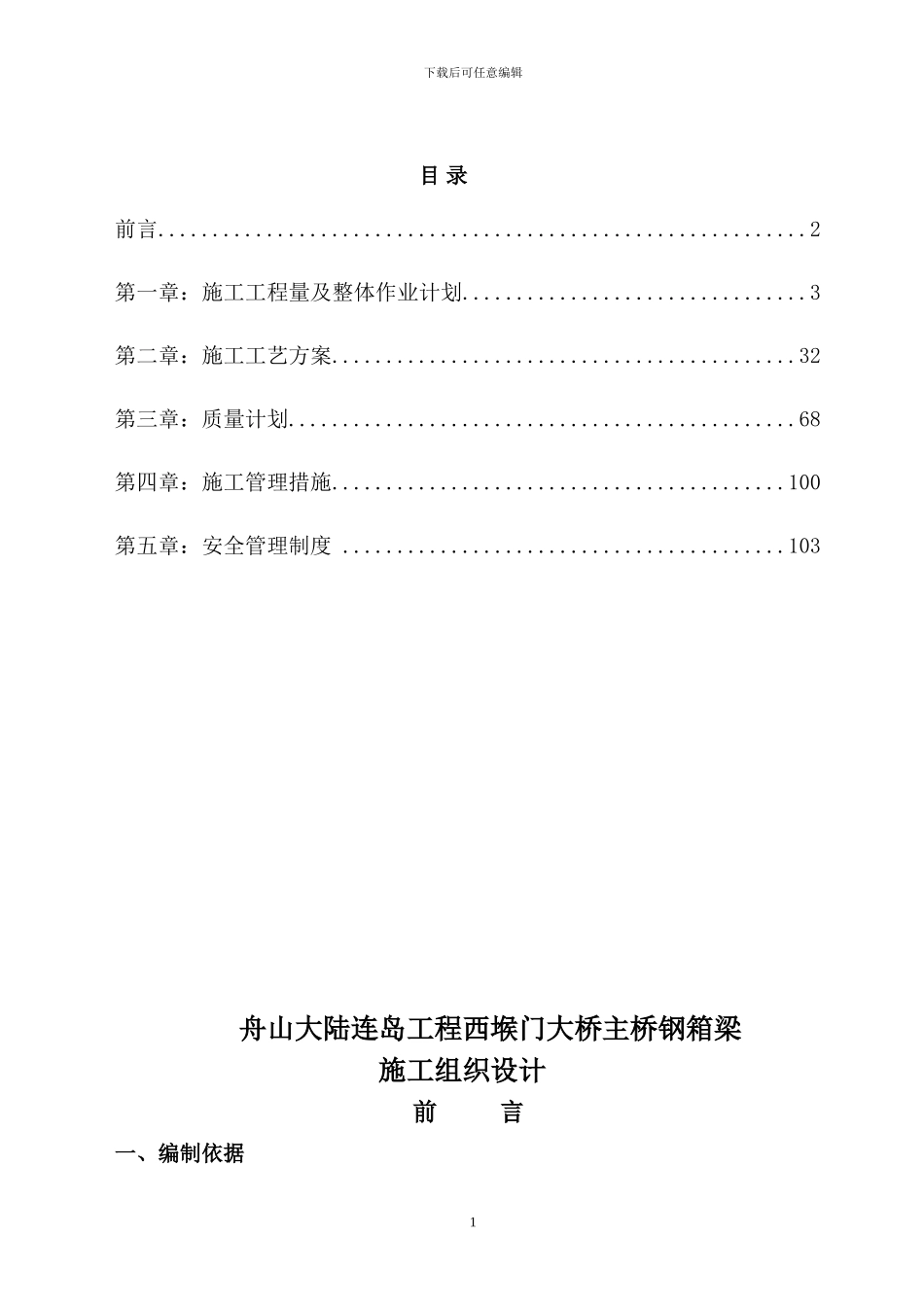

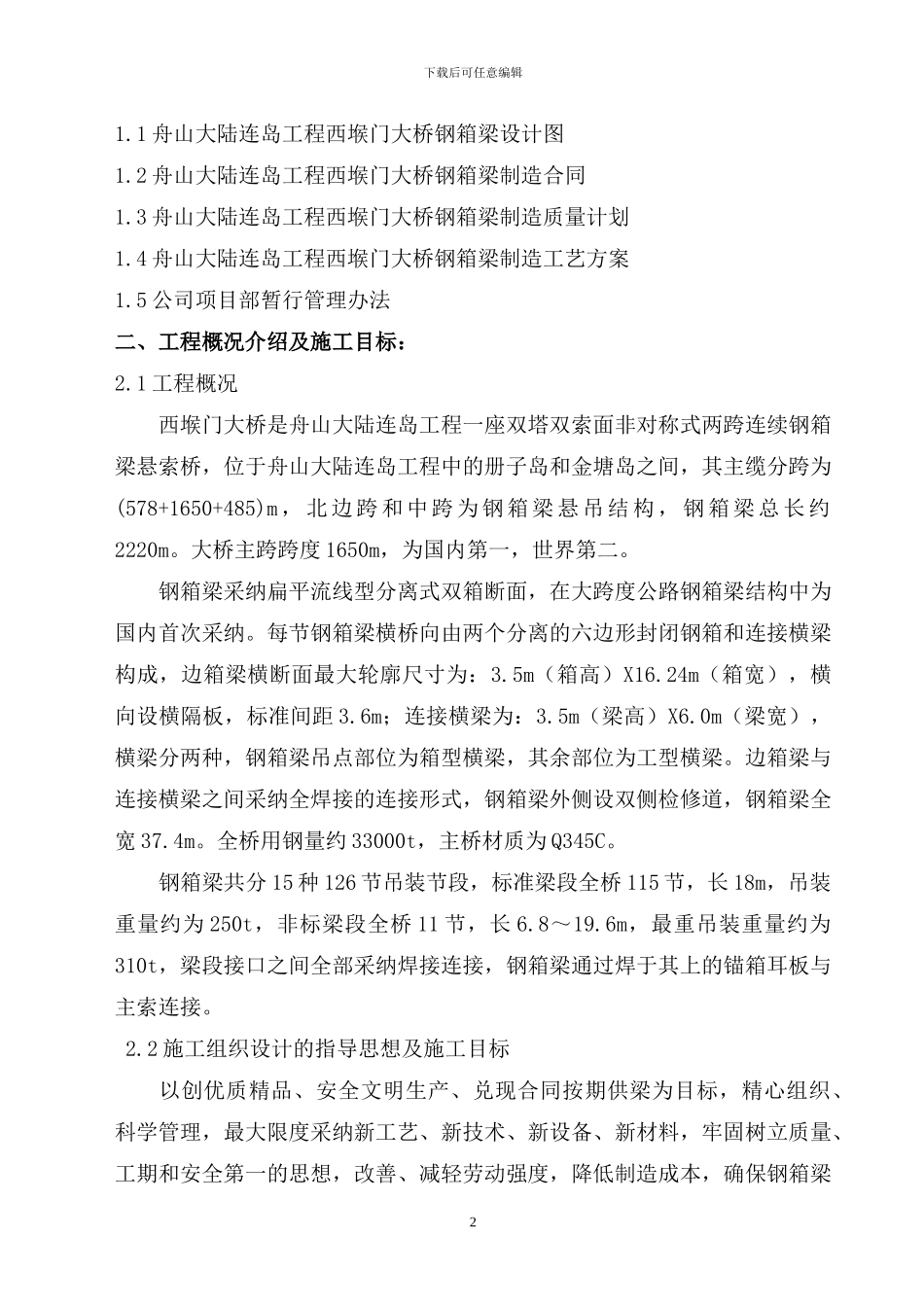

西堠门大桥钢箱梁制造施工组织设计中铁宝桥股份有限公司西堠门大桥项目部2005-12-29下载后可任意编辑目 录前言............................................................2第一章：施工工程量及整体作业计划................................3第二章：施工工艺方案...........................................32第三章：质量计划...............................................68第四章：施工管理措施..........................................100第五章：安全管理制度 .........................................103舟山大陆连岛工程西堠门大桥主桥钢箱梁施工组织设计 前 言一、编制依据1下载后可任意编辑1.1 舟山大陆连岛工程西堠门大桥钢箱梁设计图1.2 舟山大陆连岛工程西堠门大桥钢箱梁制造合同1.3 舟山大陆连岛工程西堠门大桥钢箱梁制造质量计划1.4 舟山大陆连岛工程西堠门大桥钢箱梁制造工艺方案1.5 公司项目部暂行管理办法二、工程概况介绍及施工目标：2.1 工程概况西堠门大桥是舟山大陆连岛工程一座双塔双索面非对称式两跨连续钢箱梁悬索桥，位于舟山大陆连岛工程中的册子岛和金塘岛之间，其主缆分跨为(578+1650+485)m ， 北 边 跨 和 中 跨 为 钢 箱 梁 悬 吊 结 构 ， 钢 箱 梁 总 长 约2220m。大桥主跨跨度 1650m，为国内第一，世界第二。钢箱梁采纳扁平流线型分离式双箱断面，在大跨度公路钢箱梁结构中为国内首次采纳。每节钢箱梁横桥向由两个分离的六边形封闭钢箱和连接横梁构成，边箱梁横断面最大轮廓尺寸为：3.5m（箱高）X16.24m（箱宽），横向设横隔板，标准间距 3.6m；连接横梁为：3.5m（梁高）X6.0m（梁宽），横梁分两种，钢箱梁吊点部位为箱型横梁，其余部位为工型横梁。边箱梁与连接横梁之间采纳全焊接的连接形式，钢箱梁外侧设双侧检修道，钢箱梁全宽 37.4m。全桥用钢量约 33000t，主桥材质为 Q345C。 钢箱梁共分 15 种 126 节吊装节段，标准梁段全桥 115 节，长 18m，吊装重量约为 250t，非标梁段全桥 11 节，长 6.8～19.6m，最重吊装重量约为310t，梁段接口之间全部采纳焊接连接，钢箱梁通过焊于其上的锚箱耳板与主索连接。 2.2 施工组织设计的指导思想及施工目标以创优质精品、安全文明生产、兑现合同按期供梁为目标，精心组织、科学管理，最大限度采纳新工艺、新技术、新设备、新材料，牢固树立质量、工期和安全第一的思想，改善、减轻劳动强度，降低制造成...
