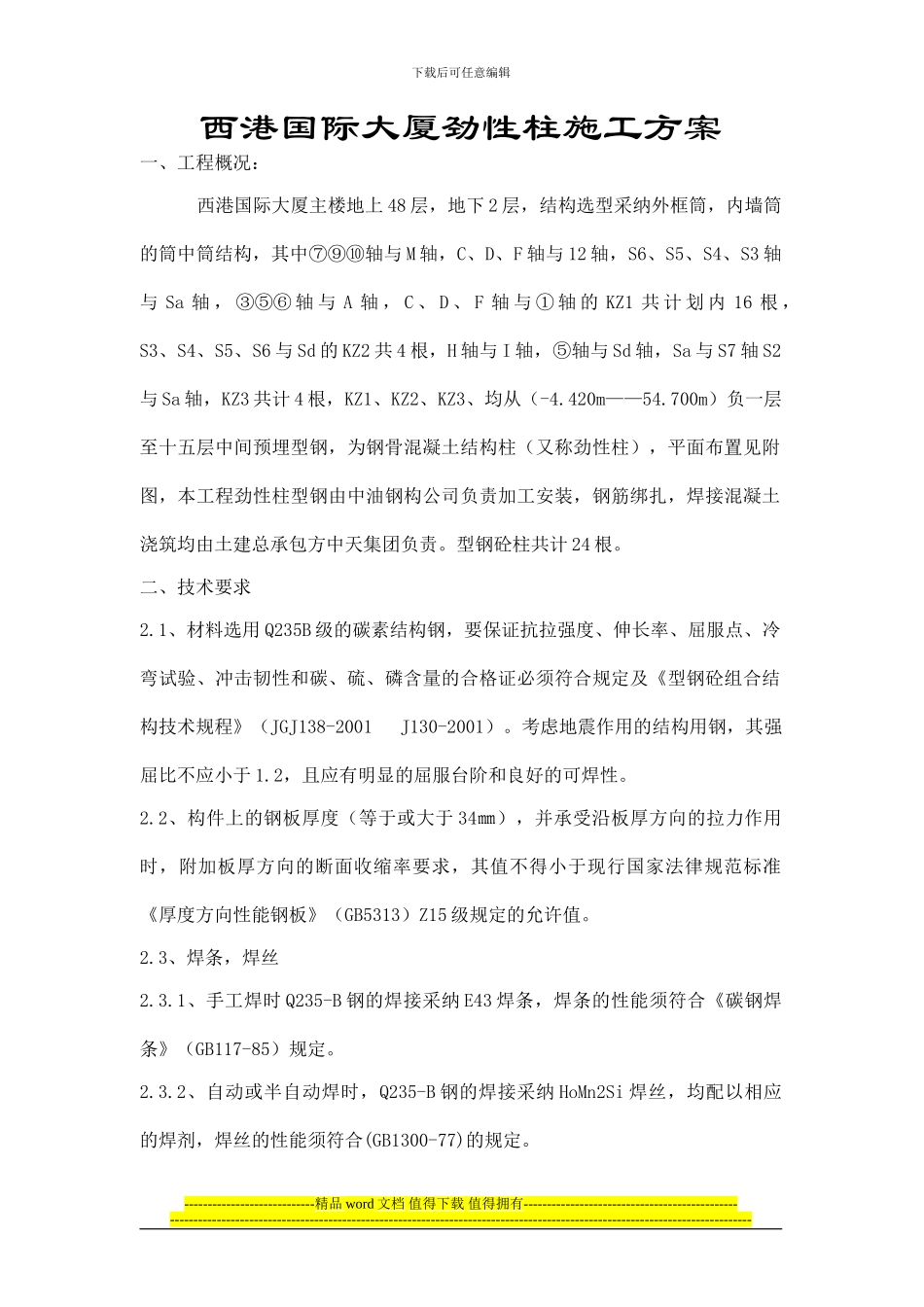

西港国际大厦劲性柱施工方案_第1页
1/14

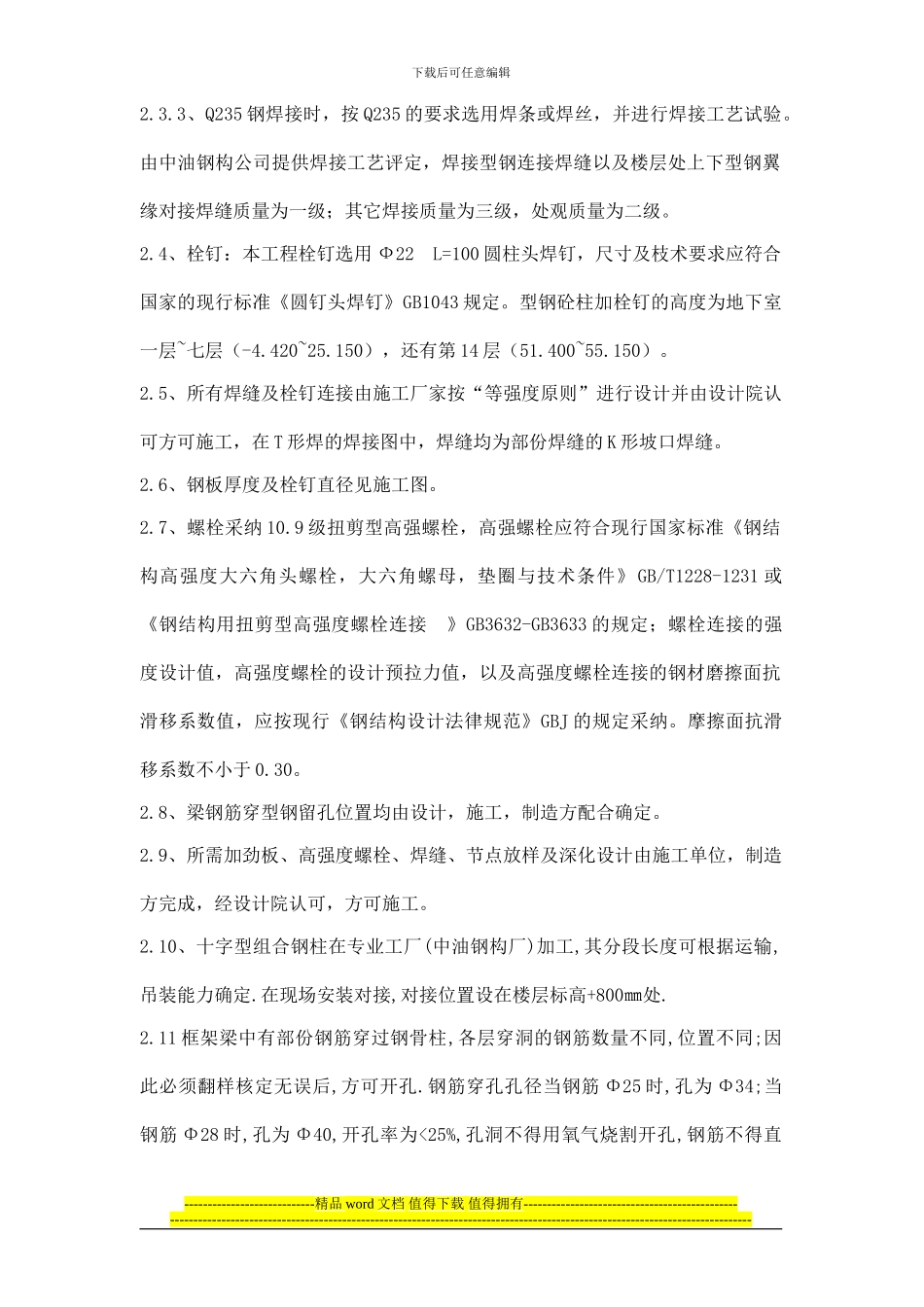

西港国际大厦劲性柱施工方案_第2页
2/14
西港国际大厦劲性柱施工方案_第3页
3/14
下载后可任意编辑西港国际大厦劲性柱施工方案一、工程概况:西港国际大厦主楼地上 48 层,地下 2 层,结构选型采纳外框筒,内墙筒的筒中筒结构,其中⑦⑨⑩轴与 M 轴,C、D、F 轴与 12 轴,S6、S5、S4、S3 轴与 Sa 轴 , ③⑤⑥ 轴 与 A 轴 , C 、 D 、 F 轴 与 ① 轴 的 KZ1 共 计 划 内 16 根 ,S3、S4、S5、S6 与 Sd 的 KZ2 共 4 根,H 轴与 I 轴,⑤轴与 Sd 轴,Sa 与 S7 轴 S2与 Sa 轴,KZ3 共计 4 根,KZ1、KZ2、KZ3、均从(-4.420m——54.700m)负一层至十五层中间预埋型钢,为钢骨混凝土结构柱(又称劲性柱),平面布置见附图,本工程劲性柱型钢由中油钢构公司负责加工安装,钢筋绑扎,焊接混凝土浇筑均由土建总承包方中天集团负责。型钢砼柱共计 24 根。二、技术要求2.1、材料选用 Q235B 级的碳素结构钢,要保证抗拉强度、伸长率、屈服点、冷弯试验、冲击韧性和碳、硫、磷含量的合格证必须符合规定及《型钢砼组合结构技术规程》(JGJ138-2001 J130-2001)。考虑地震作用的结构用钢,其强屈比不应小于 1.2,且应有明显的屈服台阶和良好的可焊性。2.2、构件上的钢板厚度(等于或大于 34㎜),并承受沿板厚方向的拉力作用时,附加板厚方向的断面收缩率要求,其值不得小于现行国家法律规范标准《厚度方向性能钢板》(GB5313)Z15 级规定的允许值。2.3、焊条,焊丝2.3.1、手工焊时 Q235-B 钢的焊接采纳 E43 焊条,焊条的性能须符合《碳钢焊条》(GB117-85)规定。2.3.2、自动或半自动焊时,Q235-B 钢的焊接采纳 HoMn2Si 焊丝,均配以相应的焊剂,焊丝的性能须符合(GB1300-77)的规定。----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑2.3.3、Q235 钢焊接时,按 Q235 的要求选用焊条或焊丝,并进行焊接工艺试验。由中油钢构公司提供焊接工艺评定,焊接型钢连接焊缝以及楼层处上下型钢翼缘对接焊缝质量为一级;其它焊接质量为三级,处观质量为二级。2.4、栓钉:本工程栓钉选用 Ф22 L=100 圆柱头焊钉,尺寸及枝术要求应符合国家的现行标准《圆钉头焊钉》GB1043 规定。型钢砼柱加栓钉的高度为地下室一层~七层(-4.420~25.150),还有第 14...
