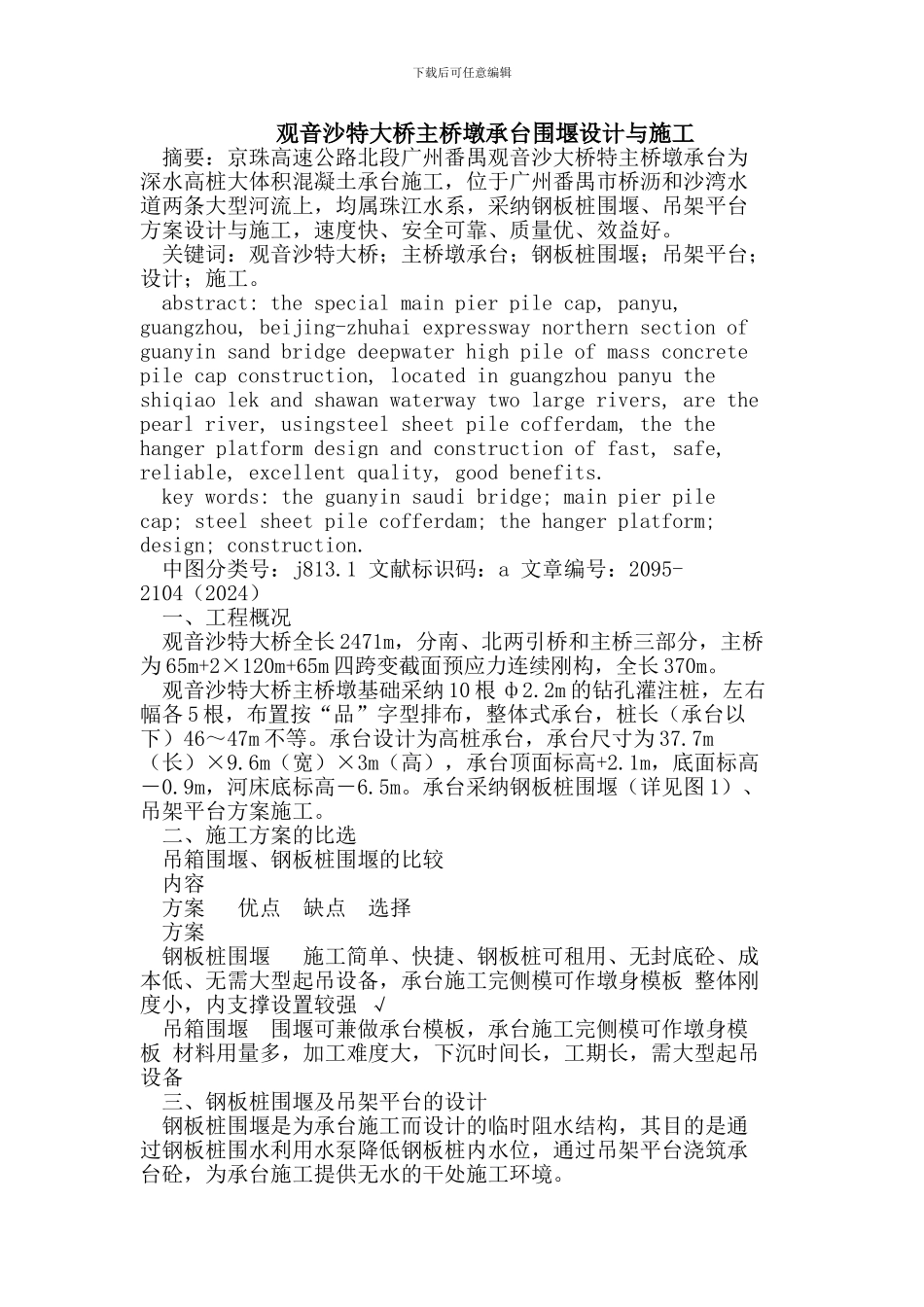

下载后可任意编辑观音沙特大桥主桥墩承台围堰设计与施工摘要：京珠高速公路北段广州番禺观音沙大桥特主桥墩承台为深水高桩大体积混凝土承台施工，位于广州番禺市桥沥和沙湾水道两条大型河流上，均属珠江水系，采纳钢板桩围堰、吊架平台方案设计与施工，速度快、安全可靠、质量优、效益好。关键词：观音沙特大桥；主桥墩承台；钢板桩围堰；吊架平台；设计；施工。abstract: the special main pier pile cap, panyu, guangzhou, beijing-zhuhai expressway northern section of guanyin sand bridge deepwater high pile of mass concrete pile cap construction, located in guangzhou panyu the shiqiao lek and shawan waterway two large rivers, are the pearl river, usingsteel sheet pile cofferdam, the the hanger platform design and construction of fast, safe, reliable, excellent quality, good benefits.key words: the guanyin saudi bridge; main pier pile cap; steel sheet pile cofferdam; the hanger platform; design; construction.中图分类号：j813.1 文献标识码：a 文章编号：2095-2104（2024）一、工程概况观音沙特大桥全长 2471m，分南、北两引桥和主桥三部分，主桥为 65m+2×120m+65m 四跨变截面预应力连续刚构，全长 370m。观音沙特大桥主桥墩基础采纳 10 根 ф2.2m 的钻孔灌注桩，左右幅各 5 根，布置按“品”字型排布，整体式承台，桩长（承台以下）46～47m 不等。承台设计为高桩承台，承台尺寸为 37.7m（长）×9.6m（宽）×3m（高），承台顶面标高+2.1m，底面标高－0.9m，河床底标高－6.5m。承台采纳钢板桩围堰（详见图 1）、吊架平台方案施工。二、施工方案的比选吊箱围堰、钢板桩围堰的比较内容方案优点缺点选择方案钢板桩围堰施工简单、快捷、钢板桩可租用、无封底砼、成本低、无需大型起吊设备，承台施工完侧模可作墩身模板 整体刚度小，内支撑设置较强 √吊箱围堰围堰可兼做承台模板，承台施工完侧模可作墩身模板 材料用量多，加工难度大，下沉时间长，工期长，需大型起吊设备三、钢板桩围堰及吊架平台的设计钢板桩围堰是为承台施工而设计的临时阻水结构，其目的是通过钢板桩围水利用水泵降低钢板桩内水位，通过吊架平台浇筑承台砼，为承台施工提供无水的干处施工环境。下载后可任意编辑1、设计条件（1...
