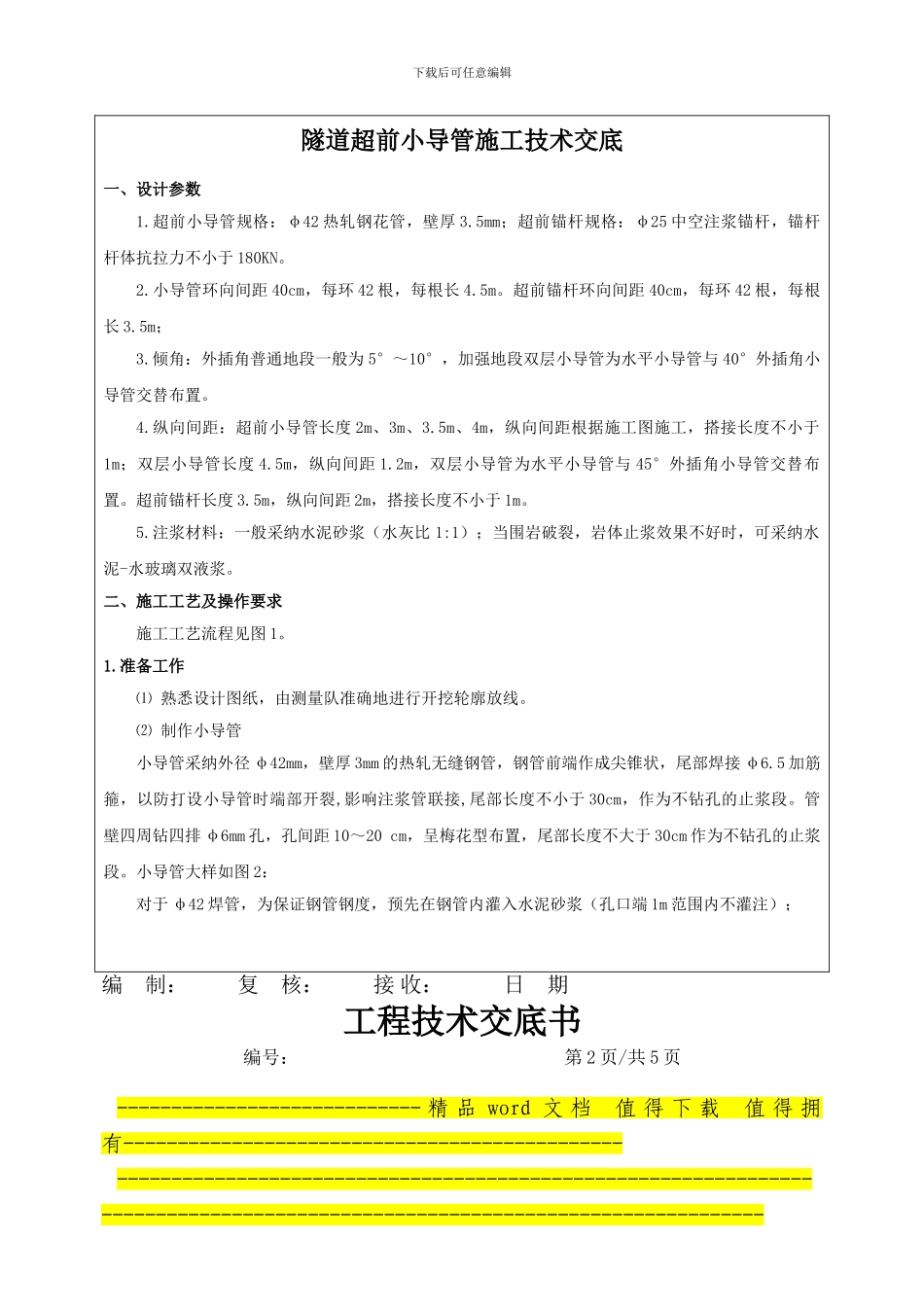

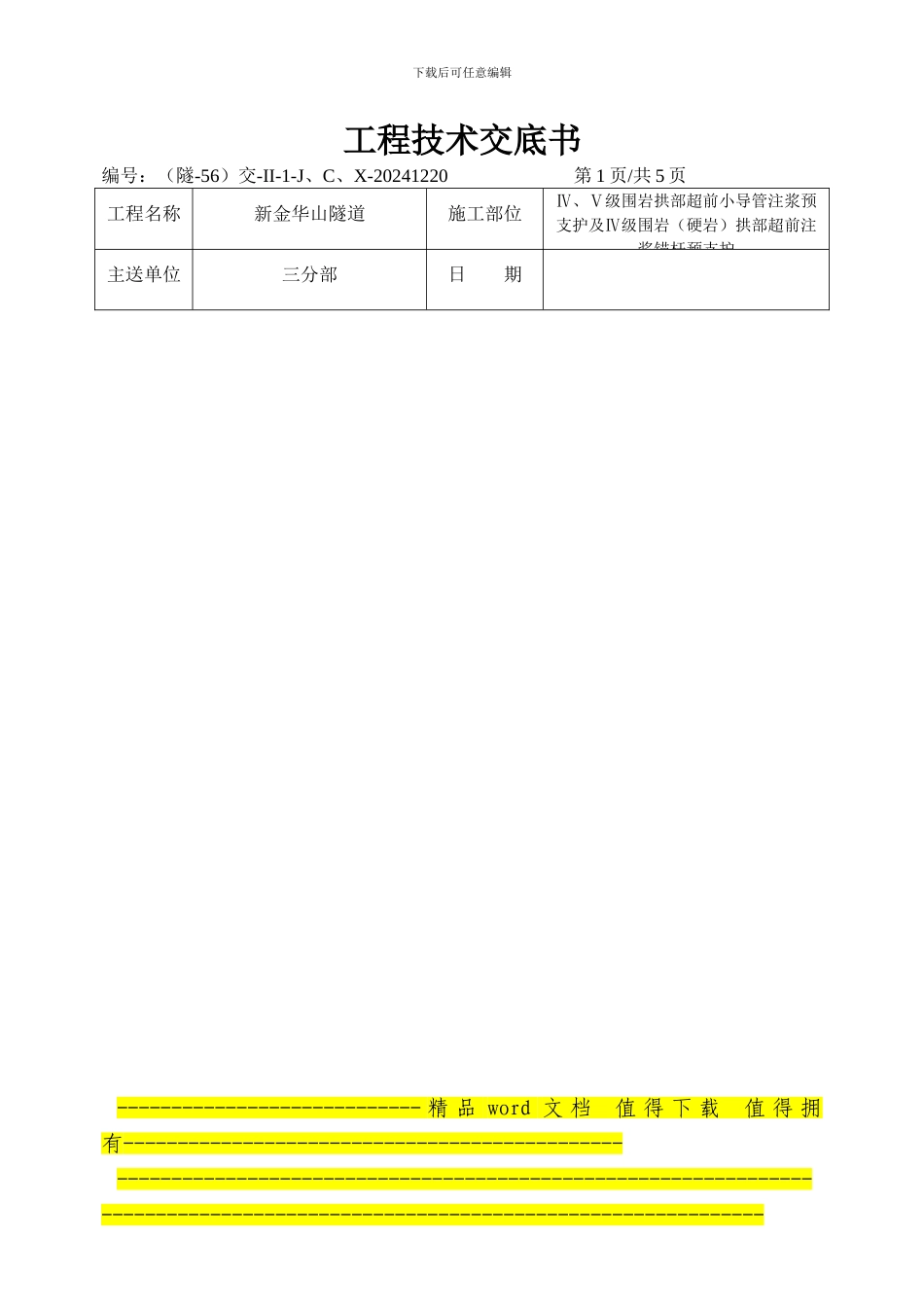

下载后可任意编辑工程技术交底书编号：（隧-56）交-II-1-J、C、X-20241220 第 1 页/共 5 页 工程名称新金华山隧道施工部位Ⅳ、Ⅴ级围岩拱部超前小导管注浆预支护及Ⅳ级围岩（硬岩）拱部超前注浆锚杆预支护主送单位三分部日 期---------------------------- 精 品 word 文 档 值 得 下 载 值 得 拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑隧道超前小导管施工技术交底一、设计参数1.超前小导管规格：φ42 热轧钢花管，壁厚 3.5mm；超前锚杆规格：φ25 中空注浆锚杆，锚杆杆体抗拉力不小于 180KN。2.小导管环向间距 40cm，每环 42 根，每根长 4.5m。超前锚杆环向间距 40cm，每环 42 根，每根长 3.5m；3.倾角：外插角普通地段一般为 5°～10°，加强地段双层小导管为水平小导管与 40°外插角小导管交替布置。4.纵向间距：超前小导管长度 2m、3m、3.5m、4m，纵向间距根据施工图施工，搭接长度不小于1m；双层小导管长度 4.5m，纵向间距 1.2m，双层小导管为水平小导管与 45°外插角小导管交替布置。超前锚杆长度 3.5m，纵向间距 2m，搭接长度不小于 1m。5.注浆材料：一般采纳水泥砂浆（水灰比 1:1）；当围岩破裂，岩体止浆效果不好时，可采纳水泥-水玻璃双液浆。二、施工工艺及操作要求施工工艺流程见图 1。1.准备工作⑴ 熟悉设计图纸，由测量队准确地进行开挖轮廓放线。⑵ 制作小导管小导管采纳外径 φ42mm，壁厚 3mm 的热轧无缝钢管，钢管前端作成尖锥状，尾部焊接 φ6.5 加筋箍，以防打设小导管时端部开裂,影响注浆管联接,尾部长度不小于 30cm，作为不钻孔的止浆段。管壁四周钻四排 φ6mm 孔，孔间距 10～20 cm，呈梅花型布置，尾部长度不大于 30cm 作为不钻孔的止浆段。小导管大样如图 2：对于 φ42 焊管，为保证钢管钢度，预先在钢管内灌入水泥砂浆（孔口端 1m 范围内不灌注）；编 制： 复 核： 接 收： 日 期工程技术交底书编号： 第 2 页/共 5 页 ---------------------------- 精 品 word 文 档 值 得 下 载 值 得 拥有-----------------------------------------------------------------------------------------------------------------------------------------------------------------...
