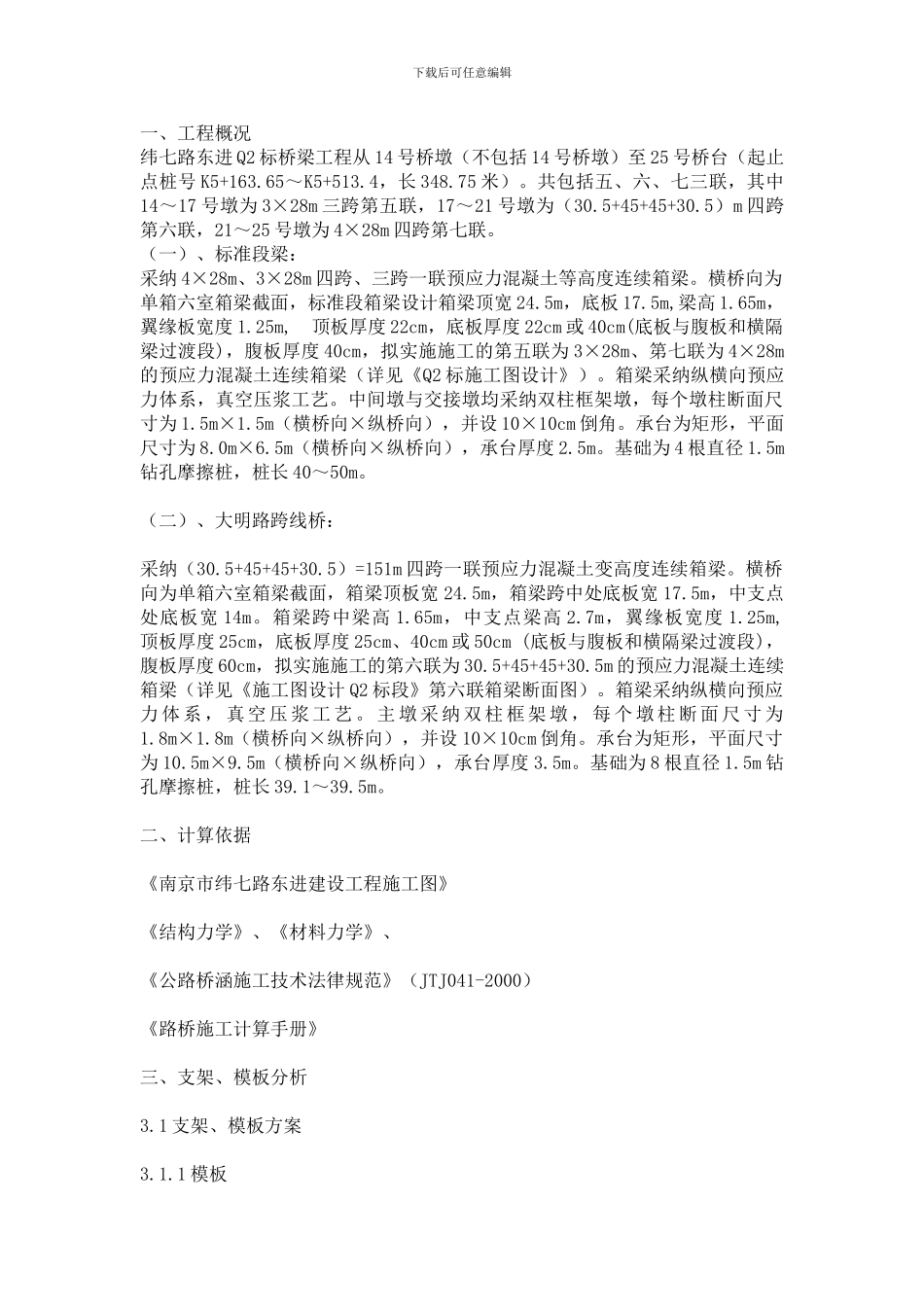

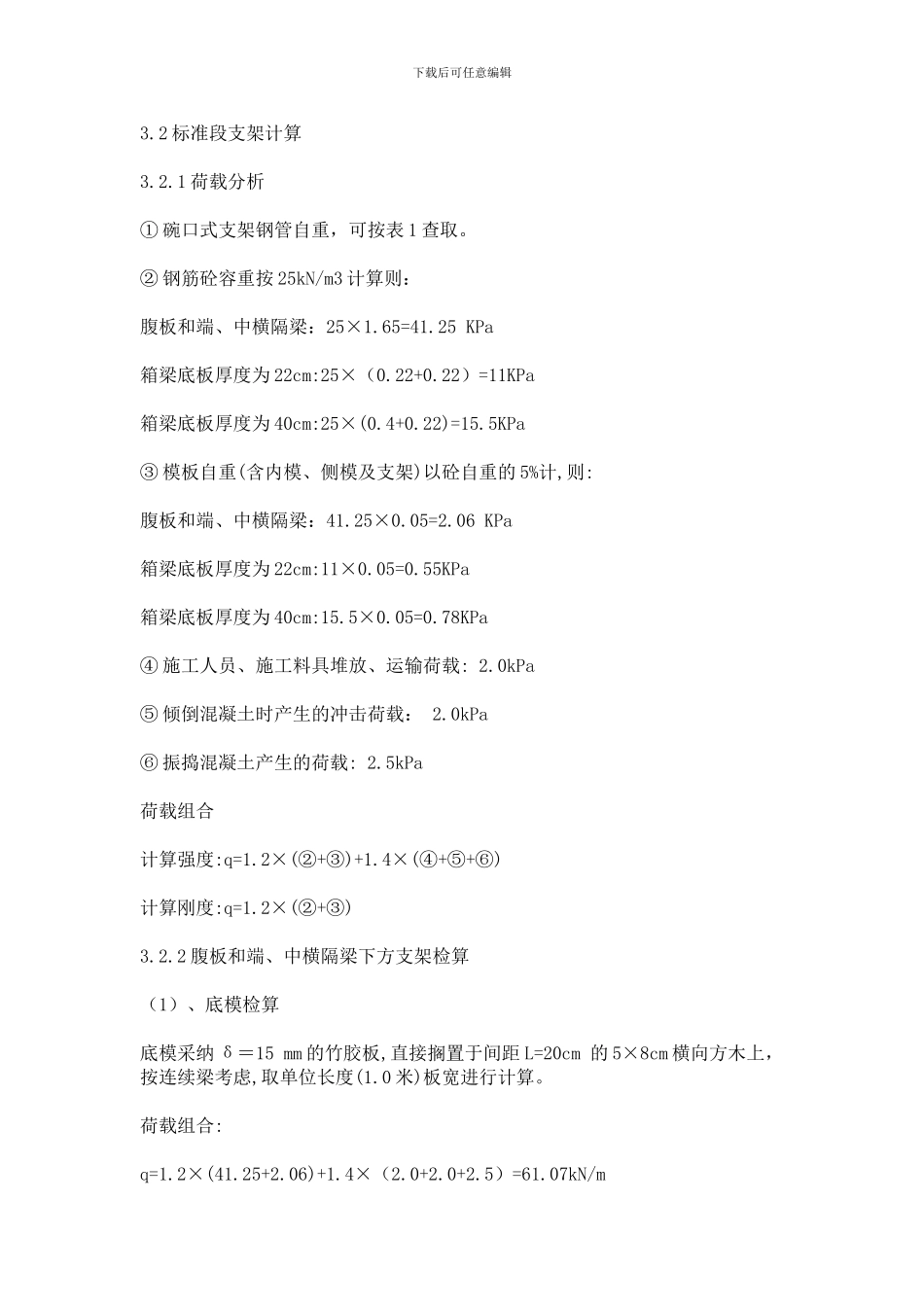

下载后可任意编辑一、工程概况纬七路东进 Q2 标桥梁工程从 14 号桥墩（不包括 14 号桥墩）至 25 号桥台（起止点桩号 K5+163.65～K5+513.4，长 348.75 米）。共包括五、六、七三联，其中14～17 号墩为 3×28m 三跨第五联，17～21 号墩为（30.5+45+45+30.5）m 四跨第六联，21～25 号墩为 4×28m 四跨第七联。（一）、标准段梁：采纳 4×28m、3×28m 四跨、三跨一联预应力混凝土等高度连续箱梁。横桥向为单箱六室箱梁截面，标准段箱梁设计箱梁顶宽 24.5m，底板 17.5m,梁高 1.65m，翼缘板宽度 1.25m, 顶板厚度 22cm，底板厚度 22cm 或 40cm(底板与腹板和横隔梁过渡段)，腹板厚度 40cm，拟实施施工的第五联为 3×28m、第七联为 4×28m的预应力混凝土连续箱梁（详见《Q2 标施工图设计》）。箱梁采纳纵横向预应力体系，真空压浆工艺。中间墩与交接墩均采纳双柱框架墩，每个墩柱断面尺寸为 1.5m×1.5m（横桥向×纵桥向），并设 10×10cm 倒角。承台为矩形，平面尺寸为 8.0m×6.5m（横桥向×纵桥向），承台厚度 2.5m。基础为 4 根直径 1.5m钻孔摩擦桩，桩长 40～50m。（二）、大明路跨线桥：采纳（30.5+45+45+30.5）=151m 四跨一联预应力混凝土变高度连续箱梁。横桥向为单箱六室箱梁截面，箱梁顶板宽 24.5m，箱梁跨中处底板宽 17.5m，中支点处底板宽 14m。箱梁跨中梁高 1.65m，中支点梁高 2.7m，翼缘板宽度 1.25m, 顶板厚度 25cm，底板厚度 25cm、40cm 或 50cm (底板与腹板和横隔梁过渡段)，腹板厚度 60cm，拟实施施工的第六联为 30.5+45+45+30.5m 的预应力混凝土连续箱梁（详见《施工图设计 Q2 标段》第六联箱梁断面图）。箱梁采纳纵横向预应力 体 系 ， 真 空 压 浆 工 艺 。 主 墩 采 纳 双 柱 框 架 墩 ， 每 个 墩 柱 断 面 尺 寸 为1.8m×1.8m（横桥向×纵桥向），并设 10×10cm 倒角。承台为矩形，平面尺寸为 10.5m×9.5m（横桥向×纵桥向），承台厚度 3.5m。基础为 8 根直径 1.5m 钻孔摩擦桩，桩长 39.1～39.5m。二、计算依据《南京市纬七路东进建设工程施工图》《结构力学》、《材料力学》、《公路桥涵施工技术法律规范》（JTJ041-2000）《路桥施工计算手册》三、支架、模板分析3.1 支架、模板方案3.1.1 模板下载后可任意编辑箱 梁 底 模 、 侧 模 和 内 膜 均 采 纳 δ ＝ 15 mm 的 竹 胶 板 。 竹 胶 板 容 许...
