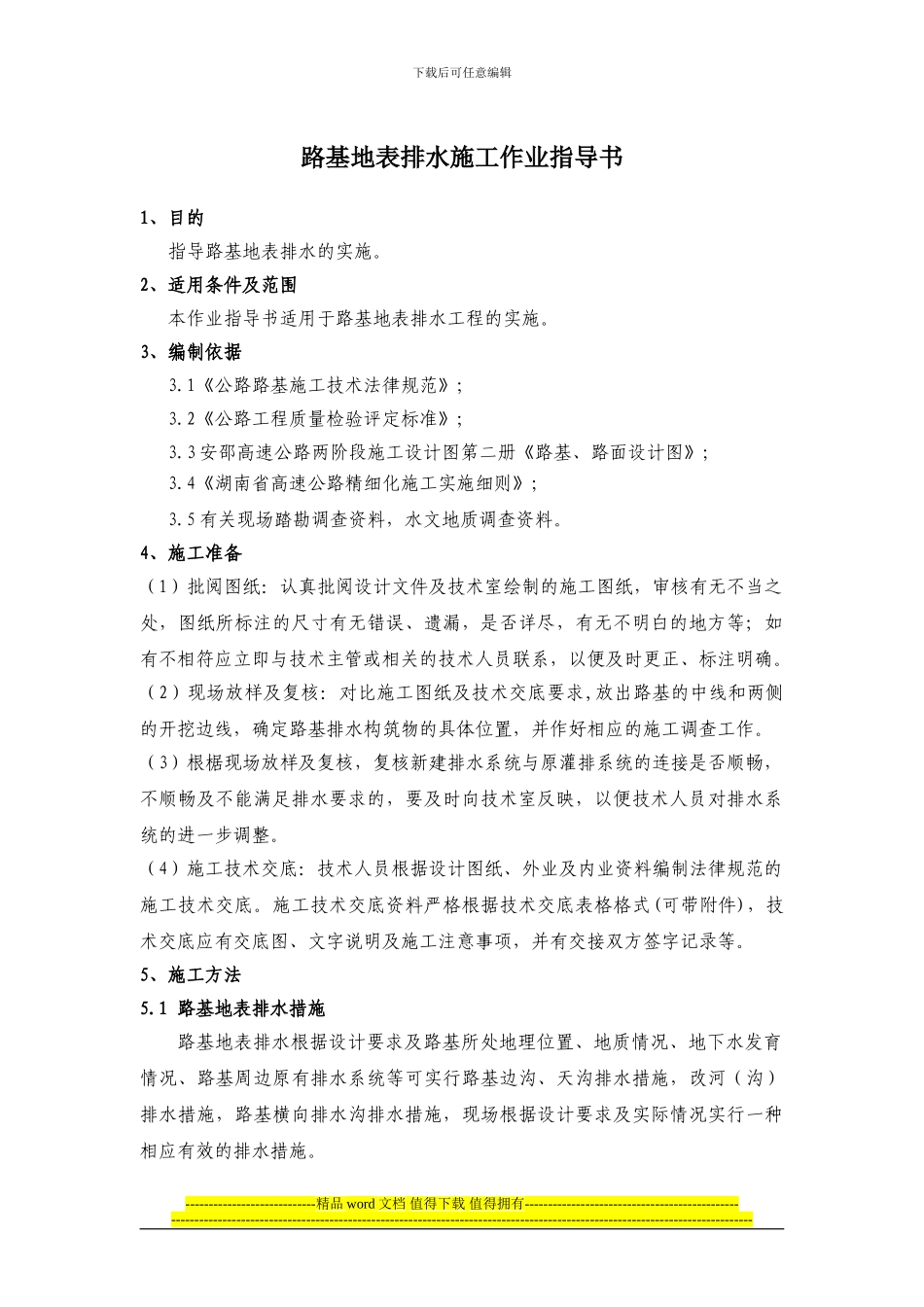

下载后可任意编辑路基地表排水施工作业指导书1、目的指导路基地表排水的实施。2、适用条件及范围本作业指导书适用于路基地表排水工程的实施。3、编制依据3.1《公路路基施工技术法律规范》；3.2《公路工程质量检验评定标准》；3.3 安邵高速公路两阶段施工设计图第二册《路基、路面设计图》；3.4《湖南省高速公路精细化施工实施细则》；3.5 有关现场踏勘调查资料，水文地质调查资料。4、施工准备（1）批阅图纸：认真批阅设计文件及技术室绘制的施工图纸，审核有无不当之处，图纸所标注的尺寸有无错误、遗漏，是否详尽，有无不明白的地方等；如有不相符应立即与技术主管或相关的技术人员联系，以便及时更正、标注明确。（2）现场放样及复核：对比施工图纸及技术交底要求,放出路基的中线和两侧的开挖边线，确定路基排水构筑物的具体位置，并作好相应的施工调查工作。（3）根椐现场放样及复核，复核新建排水系统与原灌排系统的连接是否顺畅，不顺畅及不能满足排水要求的，要及时向技术室反映，以便技术人员对排水系统的进一步调整。（4）施工技术交底：技术人员根据设计图纸、外业及内业资料编制法律规范的施工技术交底。施工技术交底资料严格根据技术交底表格格式(可带附件)，技术交底应有交底图、文字说明及施工注意事项，并有交接双方签字记录等。5、施工方法5.1 路基地表排水措施路基地表排水根据设计要求及路基所处地理位置、地质情况、地下水发育情况、路基周边原有排水系统等可实行路基边沟、天沟排水措施，改河（沟）排水措施，路基横向排水沟排水措施，现场根据设计要求及实际情况实行一种相应有效的排水措施。----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑5.1.1 路基边沟、天沟排水措施（1）路基在施工前，应根据路基所在段的具体地理情况综合考虑，在路基开挖线以外及填土范围以外的地方做好排水边沟或天沟，以防止路基施工过程中地表水对路基施工范围的影响。（2）在选择路基边沟、天沟等地表排水设施位置时，应充分考虑该排水设施与天然沟渠和相邻的桥涵、隧道、车站等排水设施及路基面排水、坡面排水、电缆沟槽两侧排水衔接，组成完整的排水系统。路基施工前应核对全线排水系统的设计是否完备和妥善。（3）路基...
