路面-10-19-002-陆-superpave--沥青混合料施工工艺标准陆总1VIP专享VIP免费

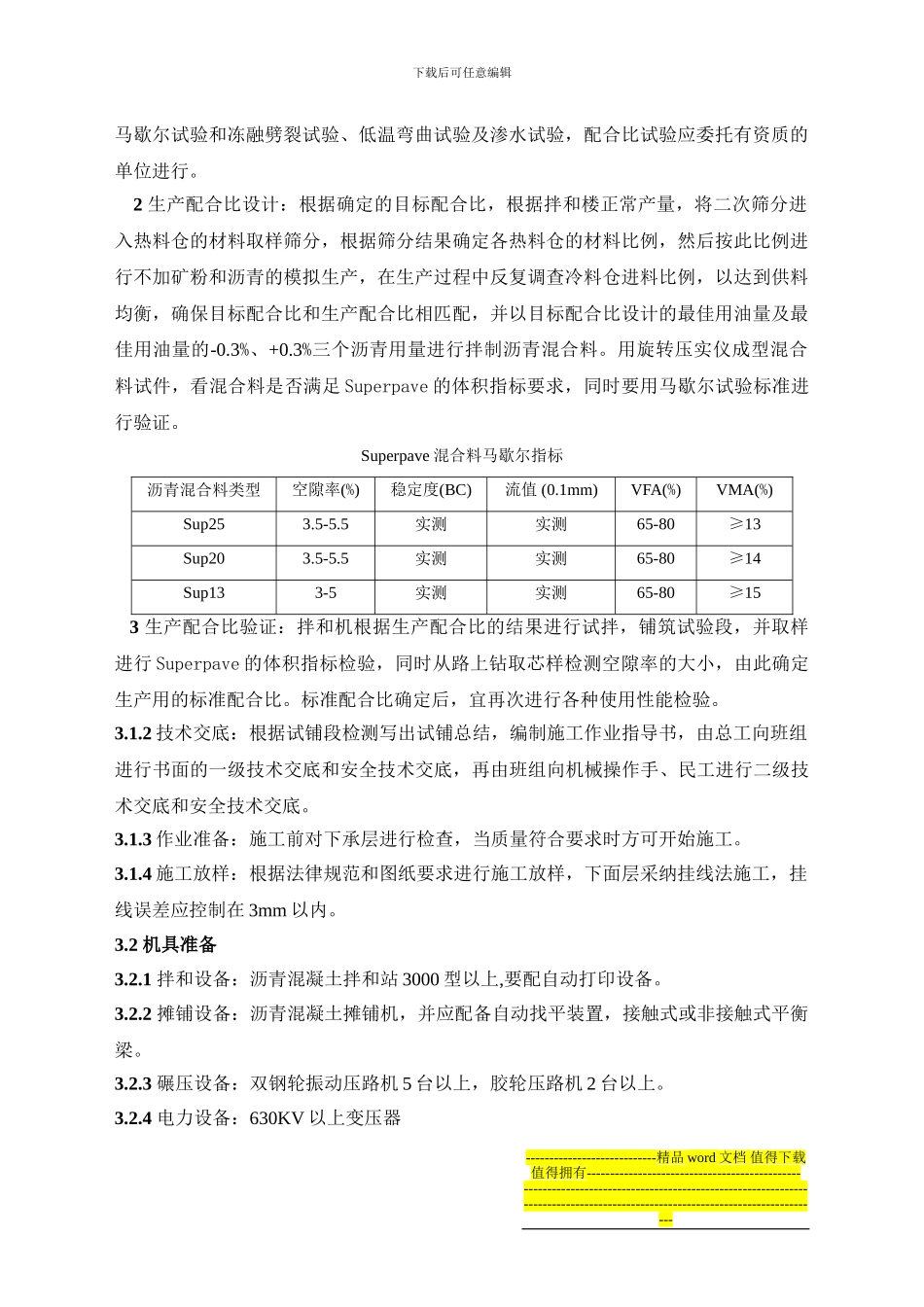

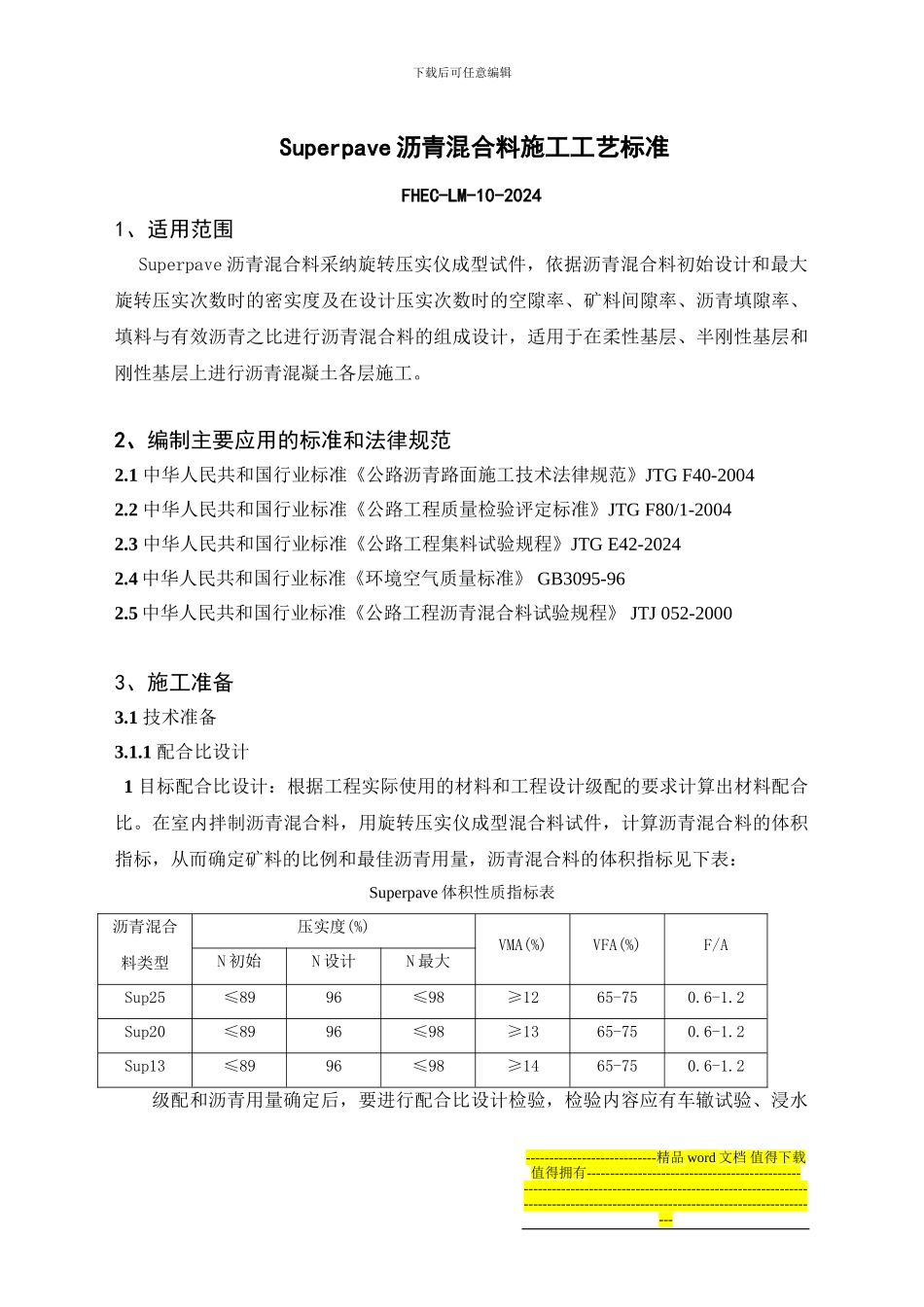

下载后可任意编辑Superpave 沥青混合料施工工艺标准FHEC-LM-10-20241、适用范围 Superpave 沥青混合料采纳旋转压实仪成型试件，依据沥青混合料初始设计和最大旋转压实次数时的密实度及在设计压实次数时的空隙率、矿料间隙率、沥青填隙率、填料与有效沥青之比进行沥青混合料的组成设计，适用于在柔性基层、半刚性基层和刚性基层上进行沥青混凝土各层施工。2、编制主要应用的标准和法律规范2.1 中华人民共和国行业标准《公路沥青路面施工技术法律规范》JTG F40-20042.2 中华人民共和国行业标准《公路工程质量检验评定标准》JTG F80/1-20042.3 中华人民共和国行业标准《公路工程集料试验规程》JTG E42-20242.4 中华人民共和国行业标准《环境空气质量标准》 GB3095-962.5 中华人民共和国行业标准《公路工程沥青混合料试验规程》 JTJ 052-20003、施工准备3.1 技术准备3.1.1 配合比设计 1 目标配合比设计：根据工程实际使用的材料和工程设计级配的要求计算出材料配合比。在室内拌制沥青混合料，用旋转压实仪成型混合料试件，计算沥青混合料的体积指标，从而确定矿料的比例和最佳沥青用量，沥青混合料的体积指标见下表：Superpave 体积性质指标表沥青混合料类型压实度(%)VMA(%)VFA(%)F/AN 初始N 设计N 最大Sup25≤8996≤98≥1265-750.6-1.2Sup20≤8996≤98≥1365-750.6-1.2Sup13≤8996≤98≥1465-750.6-1.2级配和沥青用量确定后，要进行配合比设计检验，检验内容应有车辙试验、浸水----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑马歇尔试验和冻融劈裂试验、低温弯曲试验及渗水试验，配合比试验应委托有资质的单位进行。2 生产配合比设计：根据确定的目标配合比，根据拌和楼正常产量，将二次筛分进入热料仓的材料取样筛分，根据筛分结果确定各热料仓的材料比例，然后按此比例进行不加矿粉和沥青的模拟生产，在生产过程中反复调查冷料仓进料比例，以达到供料均衡，确保目标配合比和生产配合比相匹配，并以目标配合比设计的最佳用油量及最佳用油量的-0.3%、+0.3%三个沥青用量进行拌制沥青混合料。用旋转压实仪成型混合料试件，看混合料是否满足 Superpave 的体积指标要求，同时要用马歇尔试验标准进行验证。Su...
