路面横向排水施工方案VIP免费

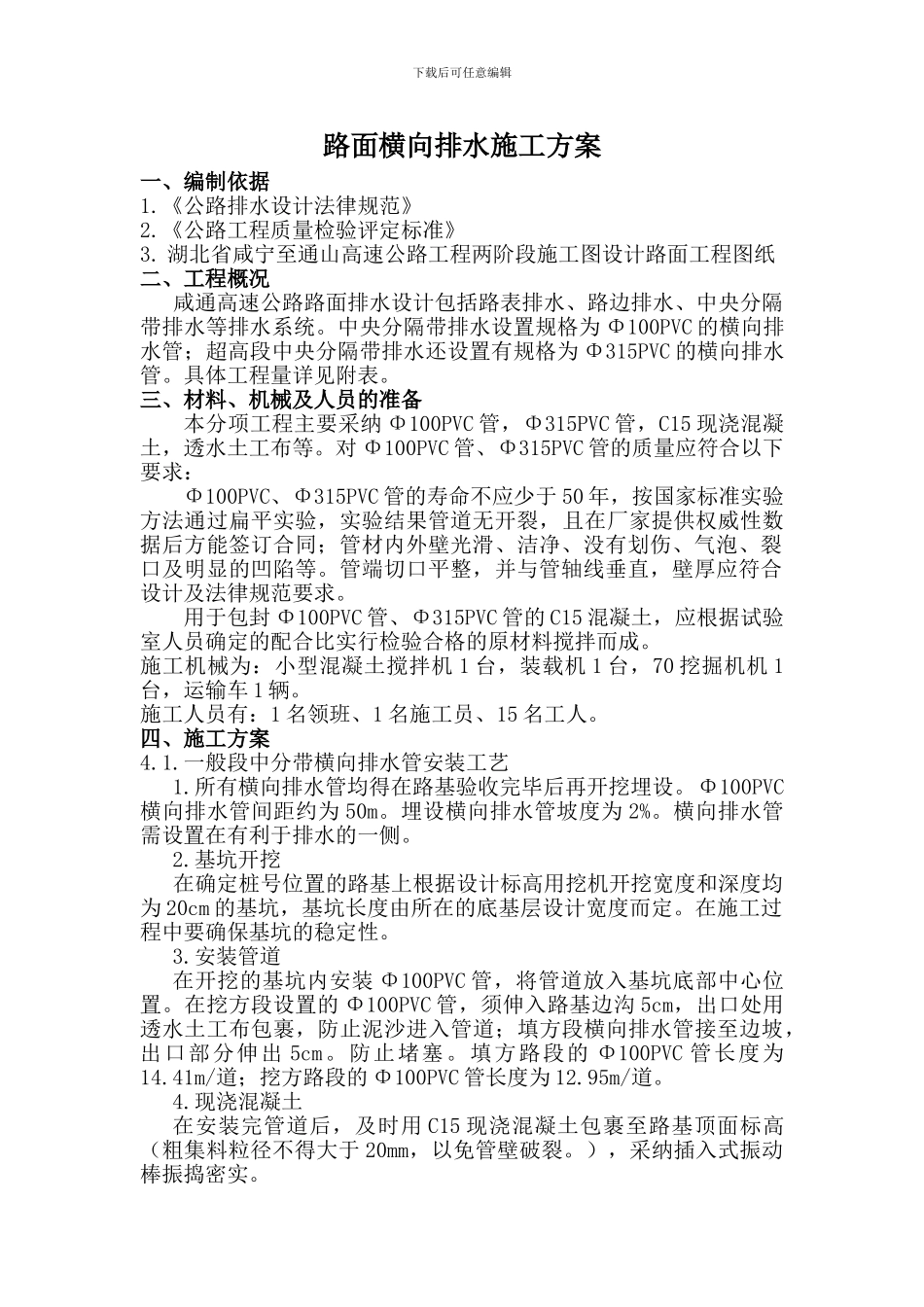

路面横向排水施工方案_第1页
1/10

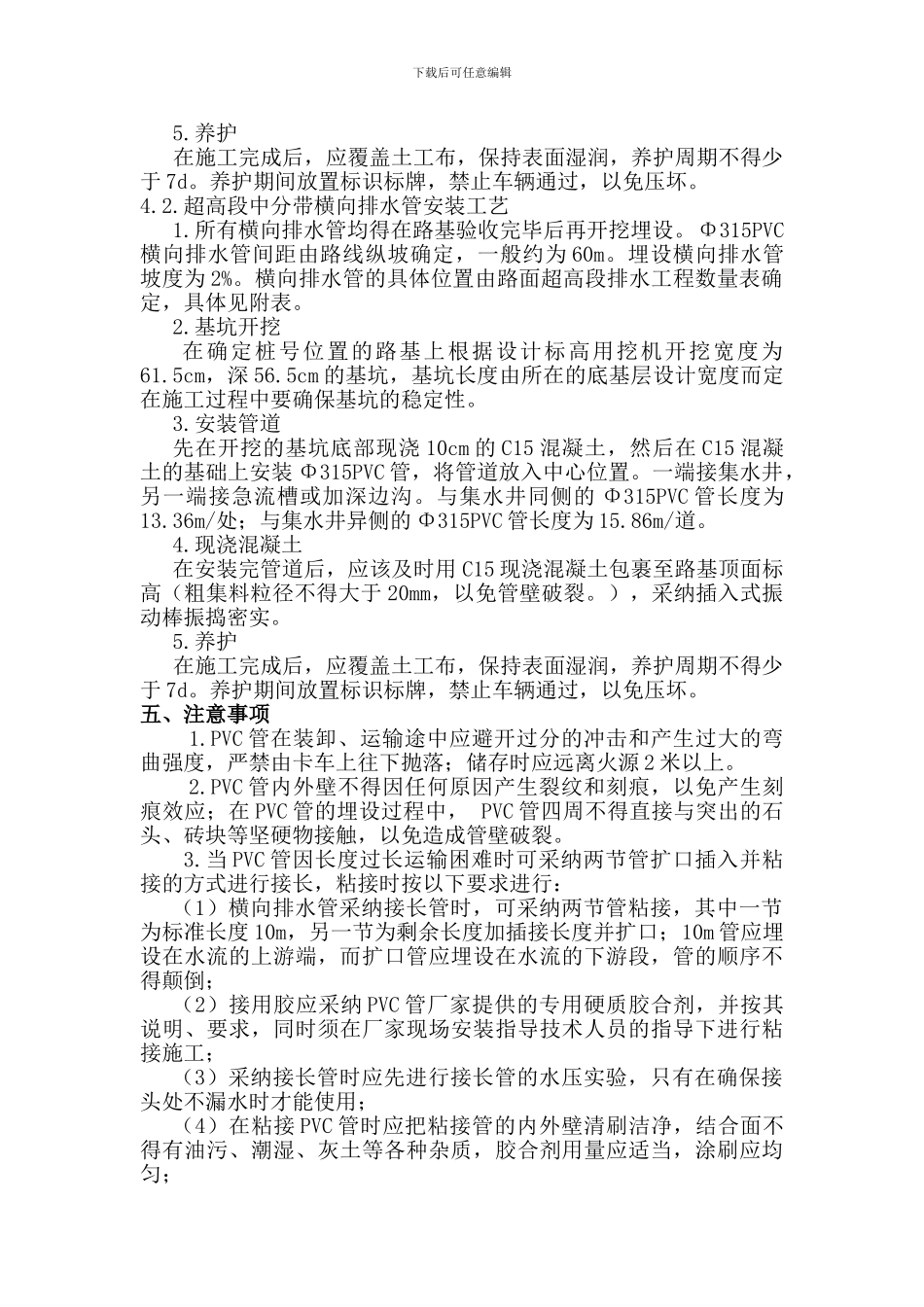

路面横向排水施工方案_第2页
2/10

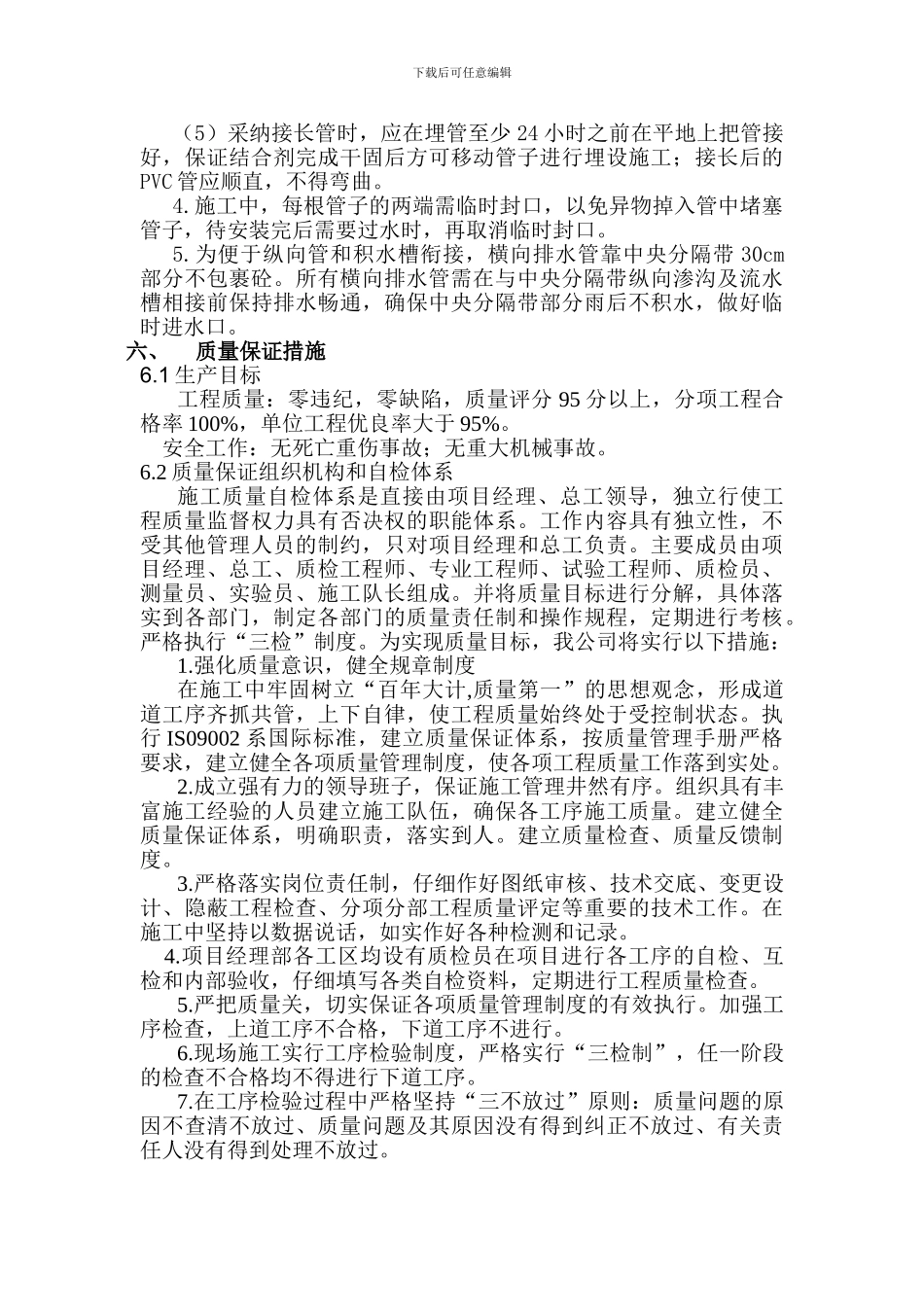

路面横向排水施工方案_第3页
3/10
下载后可任意编辑路面横向排水施工方案一、编制依据1.《公路排水设计法律规范》 2.《公路工程质量检验评定标准》 3. 湖北省咸宁至通山高速公路工程两阶段施工图设计路面工程图纸二、工程概况 咸通高速公路路面排水设计包括路表排水、路边排水、中央分隔带排水等排水系统。中央分隔带排水设置规格为 Φ100PVC 的横向排水管;超高段中央分隔带排水还设置有规格为 Φ315PVC 的横向排水管。具体工程量详见附表。三、材料、机械及人员的准备本分项工程主要采纳 Φ100PVC 管,Φ315PVC 管,C15 现浇混凝土,透水土工布等。对 Φ100PVC 管、Φ315PVC 管的质量应符合以下要求:Φ100PVC、Φ315PVC 管的寿命不应少于 50 年,按国家标准实验方法通过扁平实验,实验结果管道无开裂,且在厂家提供权威性数据后方能签订合同;管材内外壁光滑、洁净、没有划伤、气泡、裂口及明显的凹陷等。管端切口平整,并与管轴线垂直,壁厚应符合设计及法律规范要求。用于包封 Φ100PVC 管、Φ315PVC 管的 C15 混凝土,应根据试验室人员确定的配合比实行检验合格的原材料搅拌而成。施工机械为:小型混凝土搅拌机 1 台,装载机 1 台,70 挖掘机机 1台,运输车 1 辆。施工人员有:1 名领班、1 名施工员、15 名工人。四、施工方案4.1.一般段中分带横向排水管安装工艺1.所有横向排水管均得在路基验收完毕后再开挖埋设。Φ100PVC横向排水管间距约为 50m。埋设横向排水管坡度为 2%。横向排水管需设置在有利于排水的一侧。2.基坑开挖 在确定桩号位置的路基上根据设计标高用挖机开挖宽度和深度均为 20cm 的基坑,基坑长度由所在的底基层设计宽度而定。在施工过程中要确保基坑的稳定性。 3.安装管道在开挖的基坑内安装 Φ100PVC 管,将管道放入基坑底部中心位置。在挖方段设置的 Φ100PVC 管,须伸入路基边沟 5cm,出口处用透水土工布包裹,防止泥沙进入管道;填方段横向排水管接至边坡,出口部分伸出 5cm。防止堵塞。填方路段的 Φ100PVC 管长度为14.41m/道;挖方路段的 Φ100PVC 管长度为 12.95m/道。 4.现浇混凝土在安装完管道后,及时用 C15 现浇混凝土包裹至路基顶面标高(粗集料粒径不得大于 20mm,以免管壁破裂。),采纳插入式振动棒振捣密实。下载后可任意编辑 5.养护 在施工完成后,应覆盖土工布,保持表面湿润,养护周期不得少于 7d。养护期间放置标识标牌,禁止车辆通过,以免压坏。4.2.超高段中分带横向排水管...
