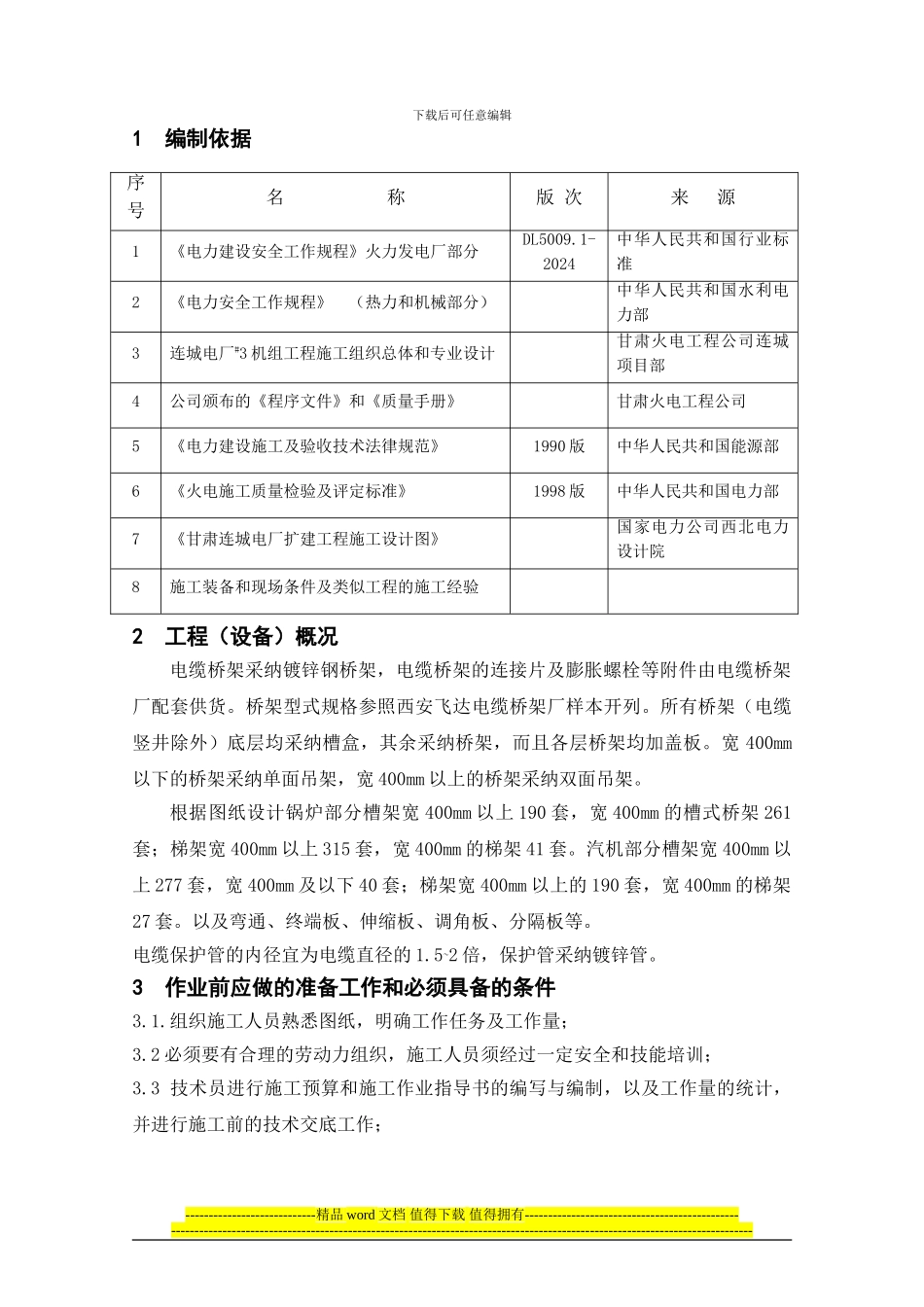

下载后可任意编辑1 编制依据2 工程（设备）概况电缆桥架采纳镀锌钢桥架，电缆桥架的连接片及膨胀螺栓等附件由电缆桥架厂配套供货。桥架型式规格参照西安飞达电缆桥架厂样本开列。所有桥架（电缆竖井除外）底层均采纳槽盒，其余采纳桥架，而且各层桥架均加盖板。宽 400mm以下的桥架采纳单面吊架，宽 400mm 以上的桥架采纳双面吊架。根据图纸设计锅炉部分槽架宽 400mm 以上 190 套，宽 400mm 的槽式桥架 261套；梯架宽 400mm 以上 315 套，宽 400mm 的梯架 41 套。汽机部分槽架宽 400mm 以上 277 套，宽 400mm 及以下 40 套；梯架宽 400mm 以上的 190 套，宽 400mm 的梯架27 套。以及弯通、终端板、伸缩板、调角板、分隔板等。电缆保护管的内径宜为电缆直径的 1.5~2 倍，保护管采纳镀锌管。3 作业前应做的准备工作和必须具备的条件3.1.组织施工人员熟悉图纸，明确工作任务及工作量；3.2 必须要有合理的劳动力组织，施工人员须经过一定安全和技能培训；3.3 技术员进行施工预算和施工作业指导书的编写与编制，以及工作量的统计，并进行施工前的技术交底工作；----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------序号名 称版 次来 源1《电力建设安全工作规程》火力发电厂部分DL5009.1-2024中华人民共和国行业标准2《电力安全工作规程》 （热力和机械部分）中华人民共和国水利电力部3连城电厂#3 机组工程施工组织总体和专业设计甘肃火电工程公司连城项目部4公司颁布的《程序文件》和《质量手册》甘肃火电工程公司5《电力建设施工及验收技术法律规范》1990 版中华人民共和国能源部6《火电施工质量检验及评定标准》1998 版中华人民共和国电力部7《甘肃连城电厂扩建工程施工设计图》国家电力公司西北电力设计院8施工装备和现场条件及类似工程的施工经验下载后可任意编辑3.4 到货桥架及附件的清点验收完毕，并倒运至施工现场；3.5 施工机具器械准备齐全；3.6 对所要安装的保护管进行吹扫，保证管内无杂物堵塞现象；3.7 安全施工措施完善，开工前检查已进行且具备开工条件。4 参加施工人员的资格和要求4.1 参加施工的人员必须经过项目部、工区、班组的三级安全教育，并经考试合格；4.2 全体施工人员必...
