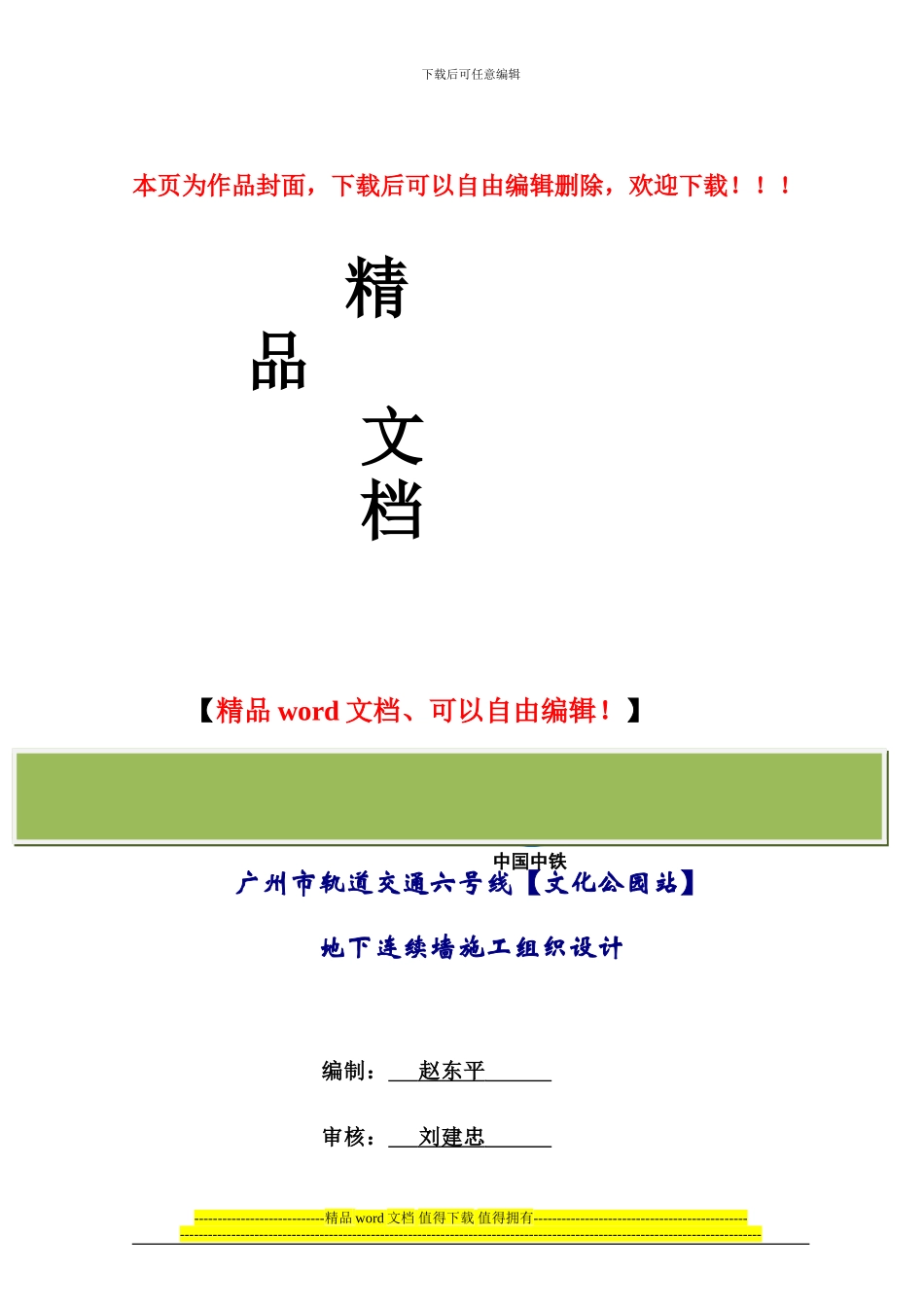

下载后可任意编辑本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】 中铁七局集团广州市轨道交通六号线【文化公园站】地下连续墙施工组织设计编制： 赵东平 审核： 刘建忠 ----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------中国中铁广州市轨道交通六号线【文化公园站】土建工程 地下连续墙施工组织批准： 赵有歧 中铁七局集团·广州地铁文化公园站项目部2006 年 10 月 25 日【文化公园站】地下连续墙施工组织一、 编制依据1、广州市轨道交通六号线【文化公园站】土建工程的有关设计资料。2、【文化公园站】的工程地质报告。3、【文化公园站】土建工程有关合同文件4、广州市轨道交通六号线【文化公园站】的《实施性施工组织设计》。5、土建工程施工涉及的有效国家建筑工程施工法律规范、质量技术标准及验收法律规范。二、 工程概况1、车站概况文化公园站是广州地铁六号线与八号线的换乘站，车站位于镇安路与西堤二公路交叉路的广州市文化公园内，文化公园站六号线呈东西走向，文化公园站八号线呈南北走向。文化公园站六号线起讫里程为 YCK8+975.916～YCK9+062.416，车站总长 86.5m；文化公园站八号线起讫里程为 YCK14+412.270～YCK14+565.770，车站总长 153.5m；以及折返线暗挖隧道，起止里程 ZCK14+566.270～ZCK14+966.787，总长 400.517m。文化公园站主体结构基坑均采纳 1000mm 厚地下连续墙作为围护结构，地下连续墙标准幅宽 4.5～5m，C30 水下砼浇筑。文化公园站的六号线墙体平均深度中 铁 七 局 集 团 有 限 公 司2下载后可任意编辑为 23m，八号线墙体平均深度为 30.8m，地下连续墙采纳工字钢接头。文化公园站六号线连续墙体主要进入强风化、中风化及微风化岩层，岩层平均 5～6m 深；八号线连续墙体主要进入强风化、中风化及微风化岩层，岩层平均 10～11m 深，连续墙合计约 21198.7m3。文化公园站主体连续墙共 132 幅。其中六号线 49 幅，八号线 83 幅。其中“一”型 106 幅，“L”型 21 幅，“Z”型 2 幅，“U” 型 1 幅。地下连续墙槽段间采纳工字钢板接头连接。文化公园站折返线区间隧道施工的两个竖井的围护结构采纳...
