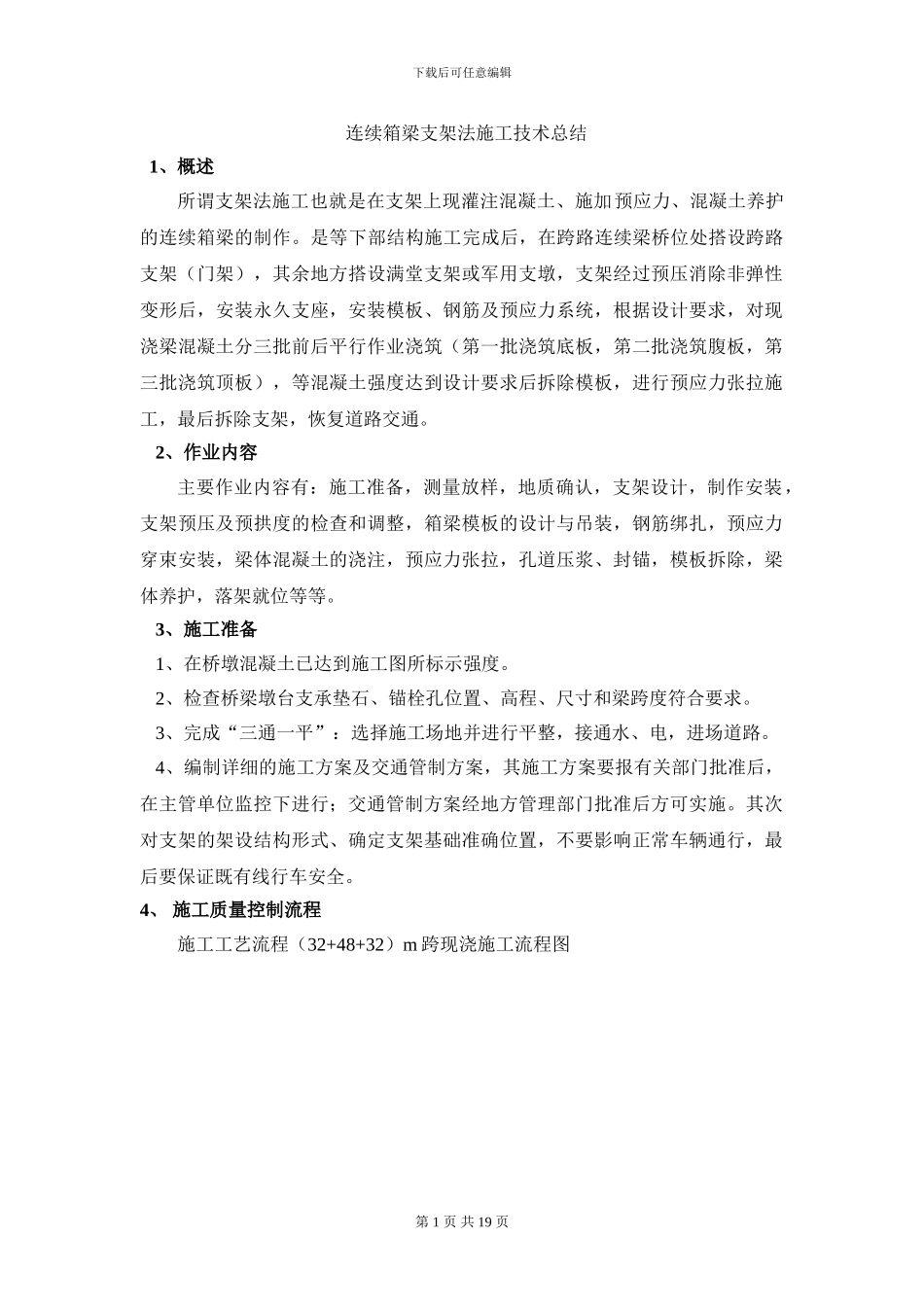

下载后可任意编辑连续箱梁支架法施工技术总结1、概述所谓支架法施工也就是在支架上现灌注混凝土、施加预应力、混凝土养护的连续箱梁的制作。是等下部结构施工完成后，在跨路连续梁桥位处搭设跨路支架（门架），其余地方搭设满堂支架或军用支墩，支架经过预压消除非弹性变形后，安装永久支座，安装模板、钢筋及预应力系统，根据设计要求，对现浇梁混凝土分三批前后平行作业浇筑（第一批浇筑底板，第二批浇筑腹板，第三批浇筑顶板），等混凝土强度达到设计要求后拆除模板，进行预应力张拉施工，最后拆除支架，恢复道路交通。2、作业内容主要作业内容有：施工准备，测量放样，地质确认，支架设计，制作安装，支架预压及预拱度的检查和调整，箱梁模板的设计与吊装，钢筋绑扎，预应力穿束安装，梁体混凝土的浇注，预应力张拉，孔道压浆、封锚，模板拆除，梁体养护，落架就位等等。3、施工准备1、在桥墩混凝土已达到施工图所标示强度。2、检查桥梁墩台支承垫石、锚栓孔位置、高程、尺寸和梁跨度符合要求。3、完成“三通一平”：选择施工场地并进行平整，接通水、电，进场道路。4、编制详细的施工方案及交通管制方案，其施工方案要报有关部门批准后，在主管单位监控下进行；交通管制方案经地方管理部门批准后方可实施。其次对支架的架设结构形式、确定支架基础准确位置，不要影响正常车辆通行，最后要保证既有线行车安全。4、 施工质量控制流程施工工艺流程（32+48+32）m 跨现浇施工流程图第 1 页 共 19 页下载后可任意编辑5、 连续梁支架施工支架设计原则结构的允许荷载应满足实际荷载要求，具有足够的强度、刚度，抗局部变形；保证底模拼装、高程控制以及落梁方便；构件制作经济，拆装方便；基础牢固，控制沉降。① 支架基础在搭设碗扣式钢管支架范围内，支架基础必须安全牢固，不得出现不均匀沉降。其基础类型、面积和厚度应根据支架结构形式、受力情况、地基承载力等条件确定。同时做好地面的排水处理，设置排水沟。② 支架安装1、满堂式支架安装满堂式支架搭设可采纳扣件式钢管脚手架、碗扣式钢管脚手架、门式脚手架搭设。采纳钢管脚手架搭设时应满足相应法律规范和规定要求：（1）在支架基础施工完成后，支架在搭设前，对箱梁支架进行放样，确定第 2 页 共 19 页下载后可任意编辑其平面位置，同时必须挂好每孔的纵向中心线，沿中心线向两侧对称搭设支架。（2）确保支架的整体强度、刚度和稳定性。对于每根竖向钢管用纵横钢管水平相连...
