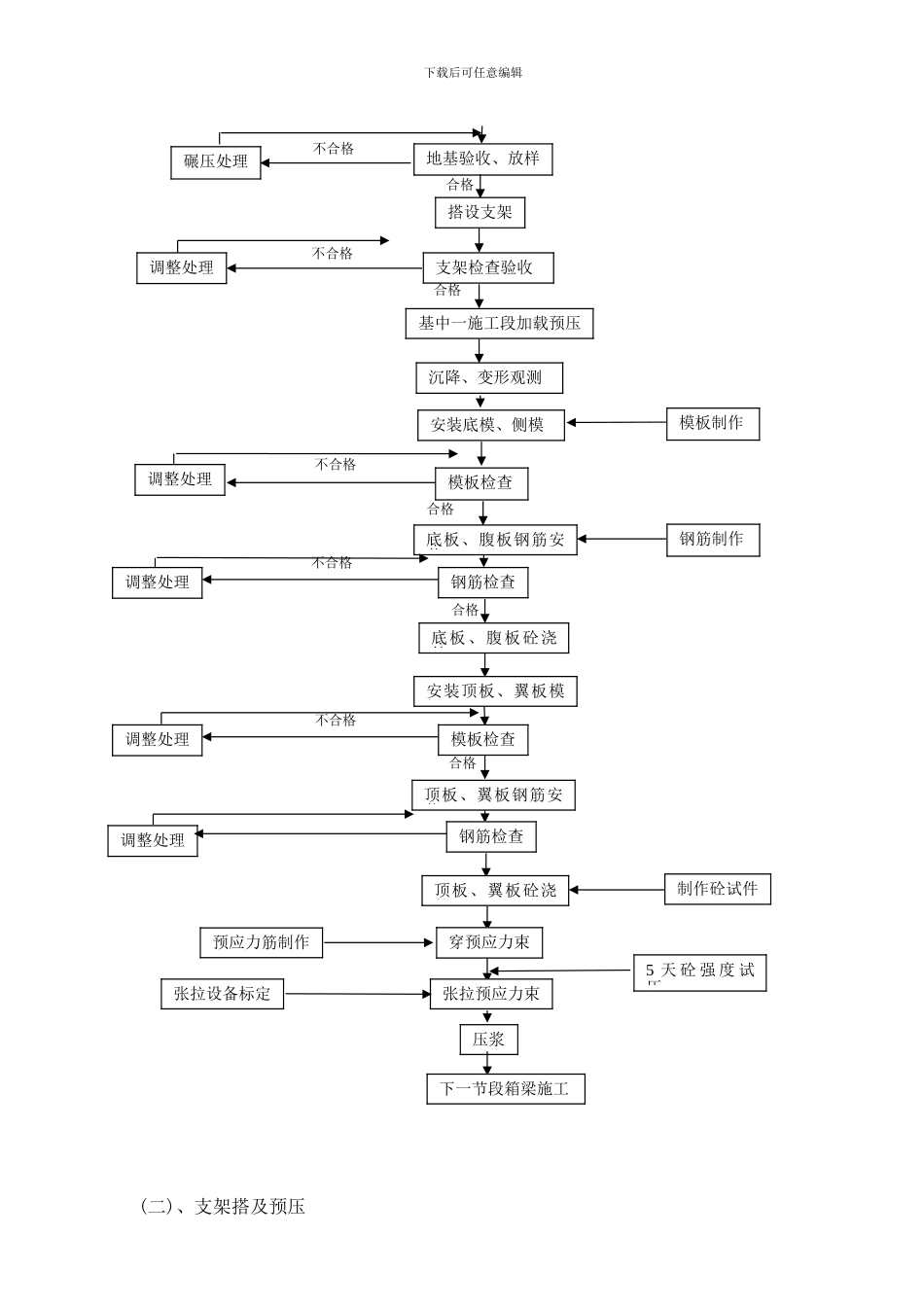

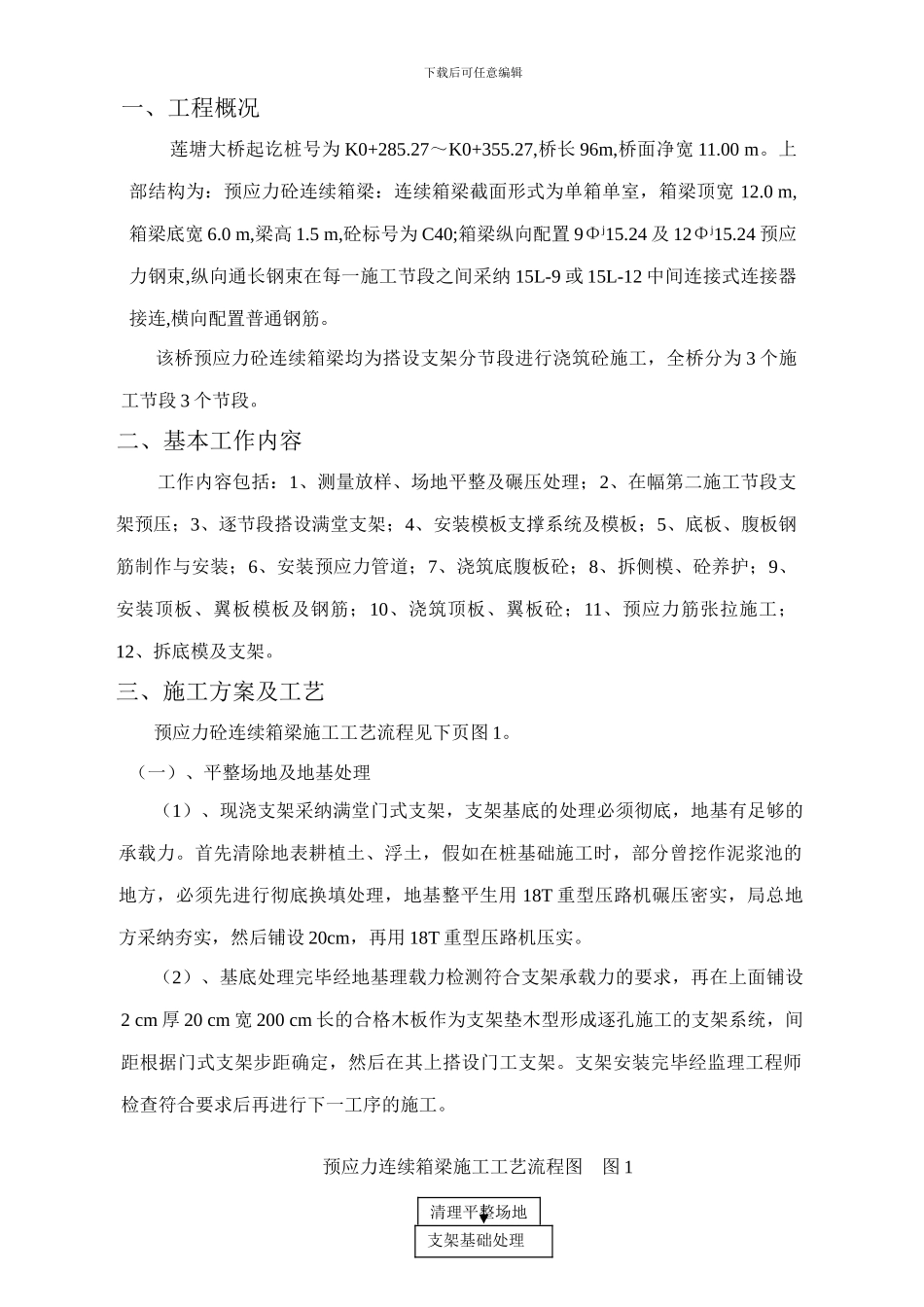

下载后可任意编辑连续箱梁施工方案下载后可任意编辑一、工程概况莲塘大桥起讫桩号为 K0+285.27～K0+355.27,桥长 96m,桥面净宽 11.00 m。上部结构为：预应力砼连续箱梁：连续箱梁截面形式为单箱单室，箱梁顶宽 12.0 m,箱梁底宽 6.0 m,梁高 1.5 m,砼标号为 C40;箱梁纵向配置 9Φj15.24 及 12Φj15.24 预应力钢束,纵向通长钢束在每一施工节段之间采纳 15L-9 或 15L-12 中间连接式连接器接连,横向配置普通钢筋。该桥预应力砼连续箱梁均为搭设支架分节段进行浇筑砼施工，全桥分为 3 个施工节段 3 个节段。二、基本工作内容工作内容包括：1、测量放样、场地平整及碾压处理；2、在幅第二施工节段支架预压；3、逐节段搭设满堂支架；4、安装模板支撑系统及模板；5、底板、腹板钢筋制作与安装；6、安装预应力管道；7、浇筑底腹板砼；8、拆侧模、砼养护；9、安装顶板、翼板模板及钢筋；10、浇筑顶板、翼板砼；11、预应力筋张拉施工；12、拆底模及支架。三、施工方案及工艺预应力砼连续箱梁施工工艺流程见下页图 1。（一）、平整场地及地基处理（1）、现浇支架采纳满堂门式支架，支架基底的处理必须彻底，地基有足够的承载力。首先清除地表耕植土、浮土，假如在桩基础施工时，部分曾挖作泥浆池的地方，必须先进行彻底换填处理，地基整平生用 18T 重型压路机碾压密实，局总地方采纳夯实，然后铺设 20cm，再用 18T 重型压路机压实。（2）、基底处理完毕经地基理载力检测符合支架承载力的要求，再在上面铺设2 cm 厚 20 cm 宽 200 cm 长的合格木板作为支架垫木型形成逐孔施工的支架系统，间距根据门式支架步距确定，然后在其上搭设门工支架。支架安装完毕经监理工程师检查符合要求后再进行下一工序的施工。 预应力连续箱梁施工工艺流程图 图 1清理平整场地支架基础处理下载后可任意编辑 (二)、支架搭及预压地基验收、放样碾压处理不合格搭设支架合格支架检查验收调整处理不合格基中一施工段加载预压合格沉降、变形观测安装底模、侧模模板检查底板、腹板钢筋安装合格钢筋检查底板、腹板砼浇筑合格安装顶板、翼板模板模板检查顶板、翼板钢筋安装合格钢筋检查顶板、翼板砼浇筑穿预应力束张拉预应力束压浆下一节段箱梁施工调整处理调整处理调整处理不合格不合格不合格调整处理预应力筋制作张拉设备标定模板制作钢筋制作制作砼试件5 天 砼 强 度 试压下载后可任意编辑 连续箱梁现浇支架均采纳门式架,门式架规格为 1900m...
