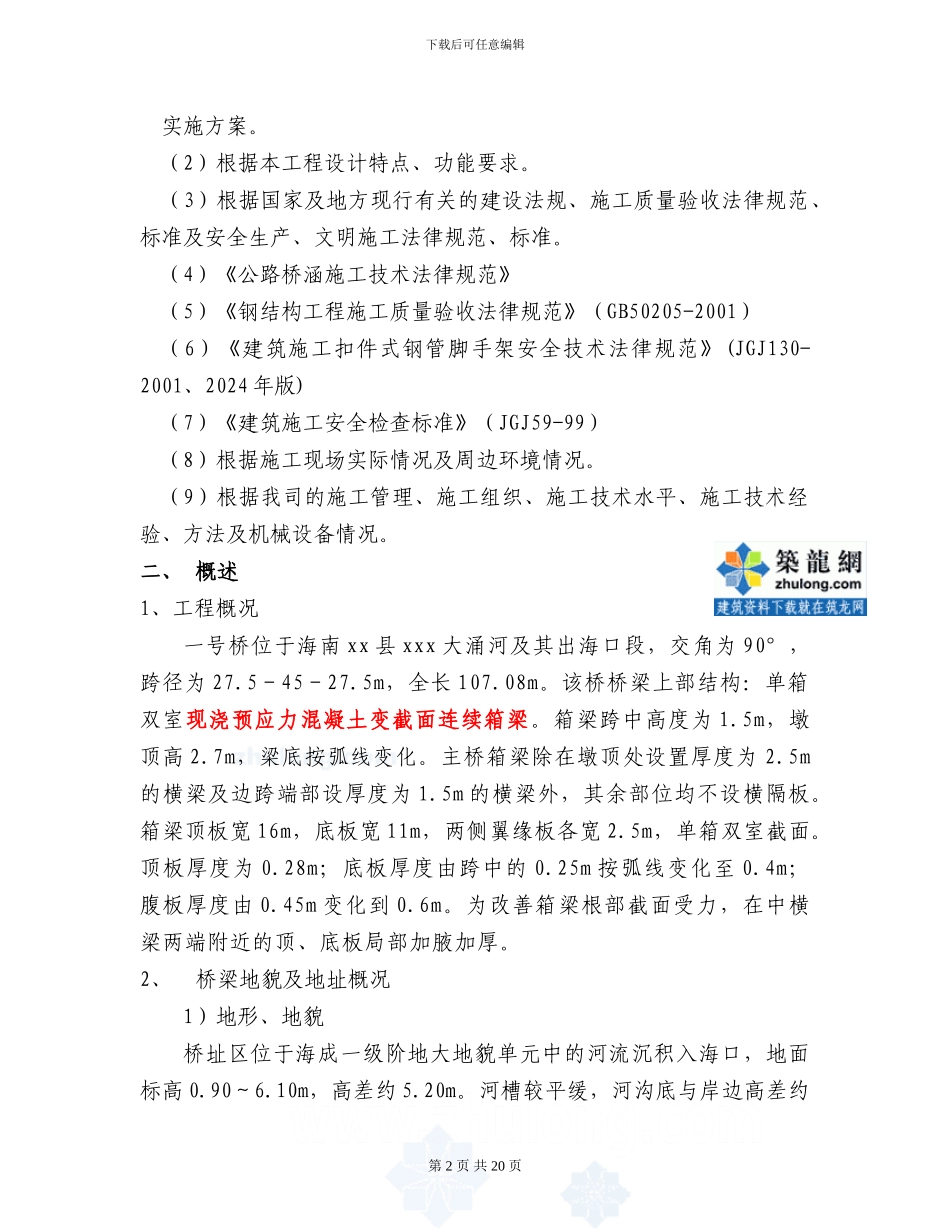

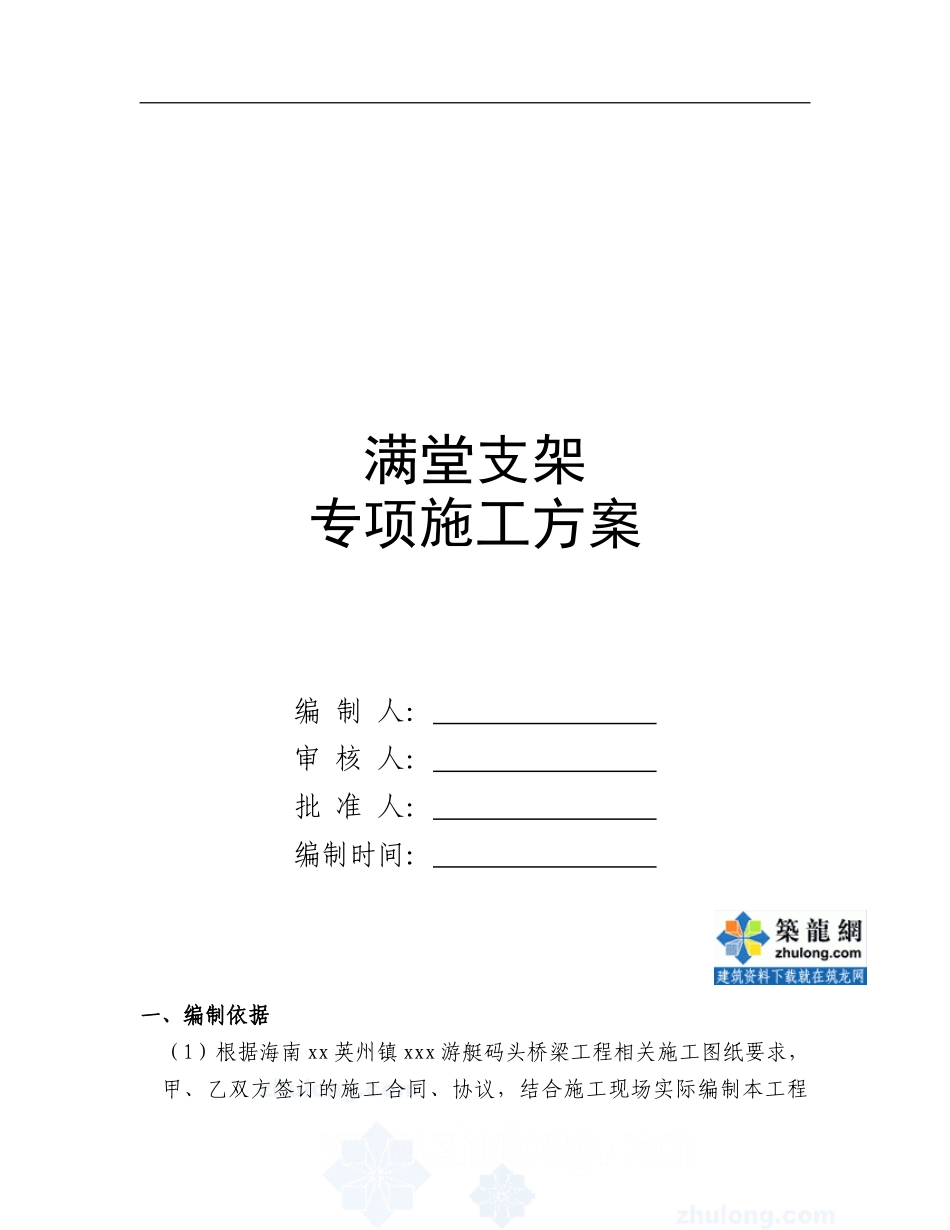

满堂支架专项施工方案编 制 人： 审 核 人： 批 准 人： 编制时间： 一、编制依据（1）根据海南 xx 英州镇 xxx 游艇码头桥梁工程相关施工图纸要求，甲、乙双方签订的施工合同、协议，结合施工现场实际编制本工程下载后可任意编辑实施方案。（2）根据本工程设计特点、功能要求。（3）根据国家及地方现行有关的建设法规、施工质量验收法律规范、标准及安全生产、文明施工法律规范、标准。（4）《公路桥涵施工技术法律规范》（5）《钢结构工程施工质量验收法律规范》（GB50205-2001）（6）《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130-2001、2024 年版)（7）《建筑施工安全检查标准》（JGJ59-99）（8）根据施工现场实际情况及周边环境情况。（9）根据我司的施工管理、施工组织、施工技术水平、施工技术经验、方法及机械设备情况。二、 概述 1、工程概况一号桥位于海南 xx 县 xxx 大涌河及其出海口段，交角为 90°，跨径为 27.5－45－27.5m，全长 107.08m。该桥桥梁上部结构：单箱双室现浇预应力混凝土变截面连续箱梁。箱梁跨中高度为 1.5m，墩顶高 2.7m，梁底按弧线变化。主桥箱梁除在墩顶处设置厚度为 2.5m的横梁及边跨端部设厚度为 1.5m 的横梁外，其余部位均不设横隔板。箱梁顶板宽 16m，底板宽 11m，两侧翼缘板各宽 2.5m，单箱双室截面。顶板厚度为 0.28m；底板厚度由跨中的 0.25m 按弧线变化至 0.4m；腹板厚度由 0.45m 变化到 0.6m。为改善箱梁根部截面受力，在中横梁两端附近的顶、底板局部加腋加厚。2、桥梁地貌及地址概况1）地形、地貌桥址区位于海成一级阶地大地貌单元中的河流沉积入海口，地面标高 0.90～6.10m，高差约 5.20m。河槽较平缓，河沟底与岸边高差约第 2 页 共 20 页下载后可任意编辑6.0m。周围均为海成砂堤。2）地层岩性通过野外钻探、原位测试，室内岩土测试，将埋深 23.20m 以上浅地基岩土自上而下划分为 5 个工程地质层，现简述如下：①冲填土(Q4al)：河岸处揭露（QK1、QK2 孔揭露）。灰色、灰黄色，湿，松散，土质较均匀，以河流冲填细砂为主，含少量有机质。层底埋深 0.60～1.00m，层底标高 5.10～5.40m，层厚 0.60~1.00m。② 细砂(Q4m)：除河床底部 QK4 孔地段河水冲刷侵蚀缺失外，桥址处均有分布。灰黄色、浅灰色，饱和，松散～稍密，粒度较均一，含少量贝壳碎屑。层底埋深 1.90～5.10m，层底标高-1.00～1.00m，层厚1.90～4.40m。③ 淤泥质粘土(Q4m...
