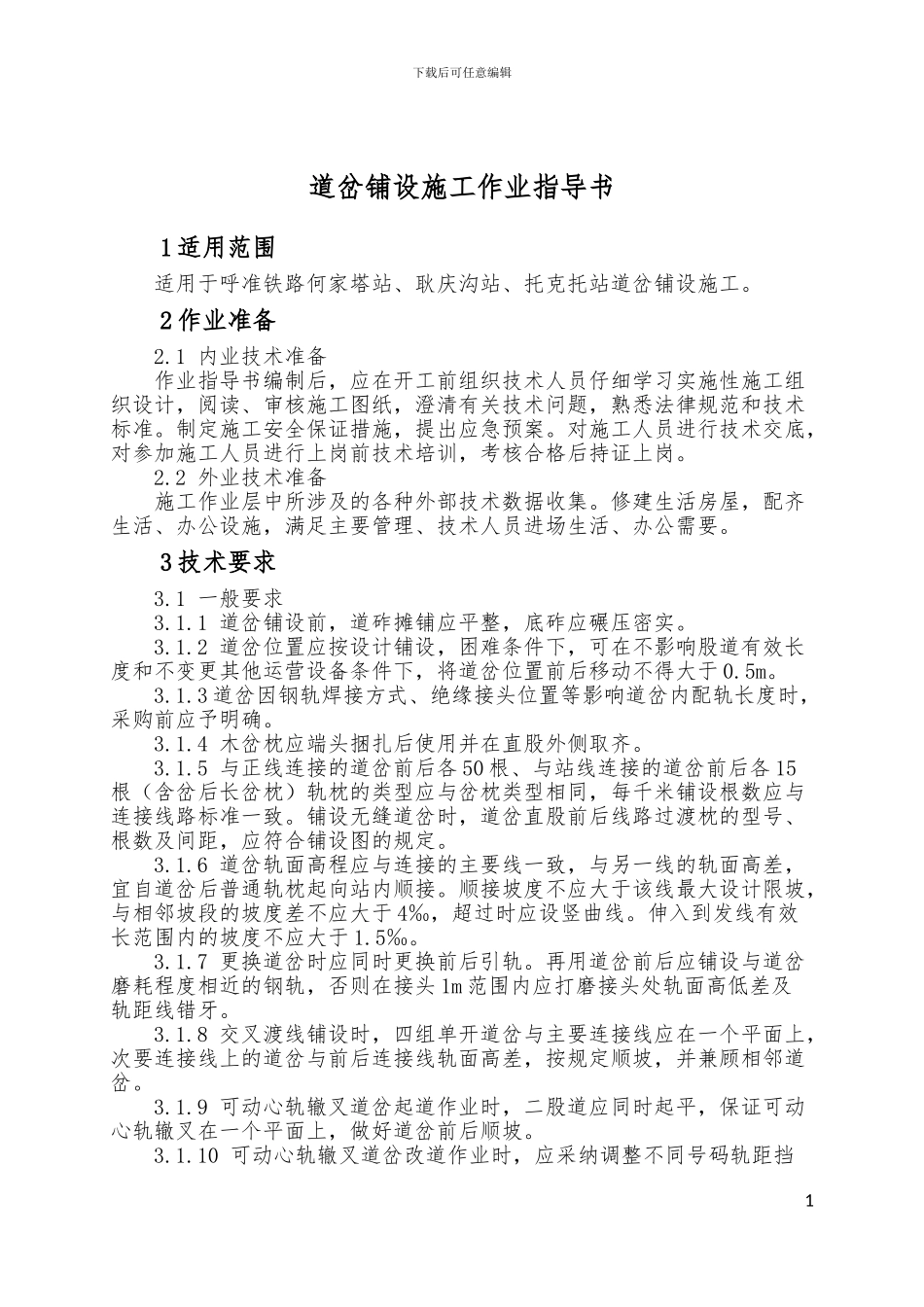

下载后可任意编辑道岔铺设施工作业指导书1 适用范围适用于呼准铁路何家塔站、耿庆沟站、托克托站道岔铺设施工。2 作业准备2.1 内业技术准备作业指导书编制后，应在开工前组织技术人员仔细学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉法律规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。2.2 外业技术准备施工作业层中所涉及的各种外部技术数据收集。修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。3 技术要求3.1 一般要求3.1.1 道岔铺设前，道砟摊铺应平整，底砟应碾压密实。3.1.2 道岔位置应按设计铺设，困难条件下，可在不影响股道有效长度和不变更其他运营设备条件下，将道岔位置前后移动不得大于 0.5m。3.1.3 道岔因钢轨焊接方式、绝缘接头位置等影响道岔内配轨长度时，采购前应予明确。3.1.4 木岔枕应端头捆扎后使用并在直股外侧取齐。3.1.5 与正线连接的道岔前后各 50 根、与站线连接的道岔前后各 15根（含岔后长岔枕）轨枕的类型应与岔枕类型相同，每千米铺设根数应与连接线路标准一致。铺设无缝道岔时，道岔直股前后线路过渡枕的型号、根数及间距，应符合铺设图的规定。3.1.6 道岔轨面高程应与连接的主要线一致，与另一线的轨面高差，宜自道岔后普通轨枕起向站内顺接。顺接坡度不应大于该线最大设计限坡，与相邻坡段的坡度差不应大于 4‰，超过时应设竖曲线。伸入到发线有效长范围内的坡度不应大于 1.5‰。3.1.7 更换道岔时应同时更换前后引轨。再用道岔前后应铺设与道岔磨耗程度相近的钢轨，否则在接头 1m 范围内应打磨接头处轨面高低差及轨距线错牙。3.1.8 交叉渡线铺设时，四组单开道岔与主要连接线应在一个平面上，次要连接线上的道岔与前后连接线轨面高差，按规定顺坡，并兼顾相邻道岔。3.1.9 可动心轨辙叉道岔起道作业时，二股道应同时起平，保证可动心轨辙叉在一个平面上，做好道岔前后顺坡。3.1.10 可动心轨辙叉道岔改道作业时，应采纳调整不同号码轨距挡1下载后可任意编辑块调整轨距，调整量不足时可加垫片调整，但厚度不得超过 2mm，不得用改螺纹道钉的方法。3.2 铺设无缝道岔3.2.1 尖轨（或可动心轨辙叉）扳动灵活，无损伤。尖轨顶宽 50mm 以上断面处，不低于基本轨面 2mm。3.2.2 在静止状态下，尖轨尖端（或可动心轨辙叉）应与基本轨密贴，间隙...
