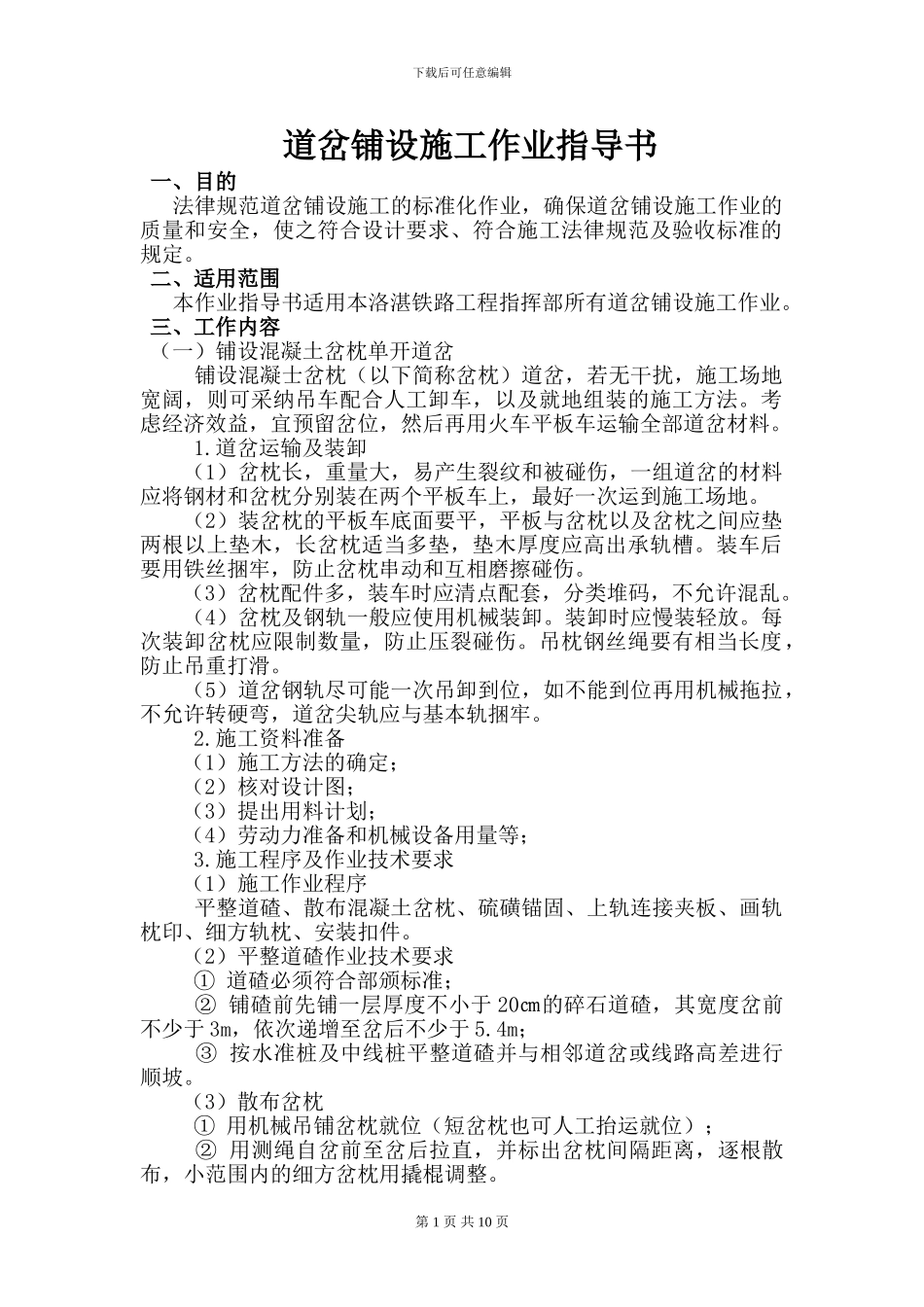

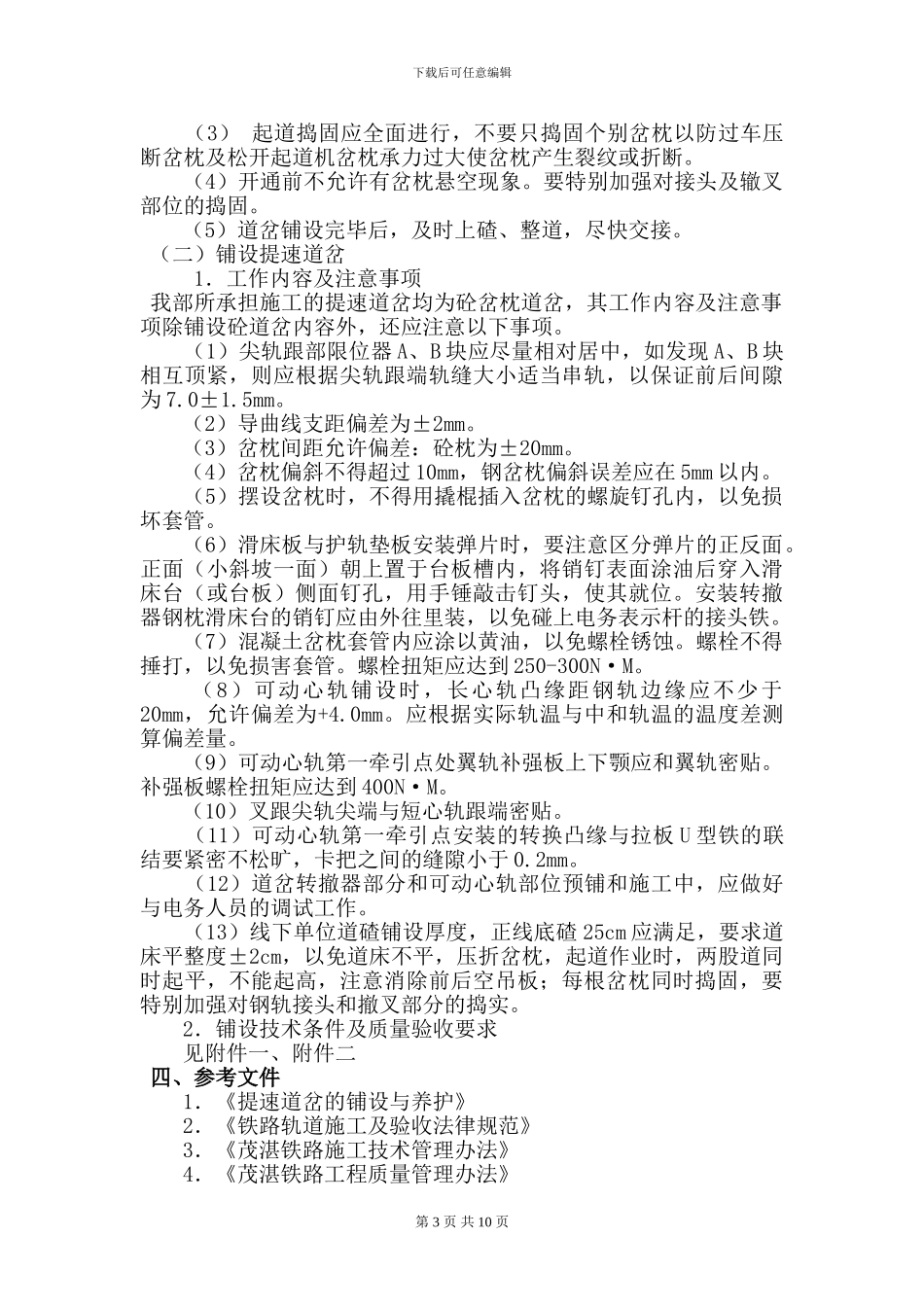

下载后可任意编辑道岔铺设施工作业指导书一、目的法律规范道岔铺设施工的标准化作业,确保道岔铺设施工作业的质量和安全,使之符合设计要求、符合施工法律规范及验收标准的规定。二、适用范围本作业指导书适用本洛湛铁路工程指挥部所有道岔铺设施工作业。三、工作内容(一)铺设混凝土岔枕单开道岔 铺设混凝士岔枕(以下简称岔枕)道岔,若无干扰,施工场地宽阔,则可采纳吊车配合人工卸车,以及就地组装的施工方法。考虑经济效益,宜预留岔位,然后再用火车平板车运输全部道岔材料。 1.道岔运输及装卸 (1)岔枕长,重量大,易产生裂纹和被碰伤,一组道岔的材料应将钢材和岔枕分别装在两个平板车上,最好一次运到施工场地。 (2)装岔枕的平板车底面要平,平板与岔枕以及岔枕之间应垫两根以上垫木,长岔枕适当多垫,垫木厚度应高出承轨槽。装车后要用铁丝捆牢,防止岔枕串动和互相磨擦碰伤。 (3)岔枕配件多,装车时应清点配套,分类堆码,不允许混乱。 (4)岔枕及钢轨一般应使用机械装卸。装卸时应慢装轻放。每次装卸岔枕应限制数量,防止压裂碰伤。吊枕钢丝绳要有相当长度,防止吊重打滑。 (5)道岔钢轨尽可能一次吊卸到位,如不能到位再用机械拖拉,不允许转硬弯,道岔尖轨应与基本轨捆牢。 2.施工资料准备 (1)施工方法的确定; (2)核对设计图; (3)提出用料计划; (4)劳动力准备和机械设备用量等; 3.施工程序及作业技术要求 (1)施工作业程序 平整道碴、散布混凝土岔枕、硫磺锚固、上轨连接夹板、画轨枕印、细方轨枕、安装扣件。 (2)平整道碴作业技术要求 ① 道碴必须符合部颁标准; ② 铺碴前先铺一层厚度不小于 20㎝的碎石道碴,其宽度岔前不少于 3m,依次递增至岔后不少于 5.4m; ③ 按水准桩及中线桩平整道碴并与相邻道岔或线路高差进行顺坡。 (3)散布岔枕 ① 用机械吊铺岔枕就位(短岔枕也可人工抬运就位); ② 用测绳自岔前至岔后拉直,并标出岔枕间隔距离,逐根散布,小范围内的细方岔枕用撬棍调整。第 1 页 共 10 页下载后可任意编辑 (4)硫磺锚固 ① 使用的材料、配合比、操作工艺、技术要求等详见《轨排生产作业指导书》; ② 锚固螺旋道钉应使用模具,其高低差及横向误差必须符合设计规定。 (5)上轨连接夹板 道岔钢轨一般直股直接卸车吊轨就位,弯股人工用撬棍拔移到混凝土枕承轨槽就位。连接夹板后要求轨缝均匀,岔前接头方正,道岔纵向误差不宜超过 5mm。假如...
