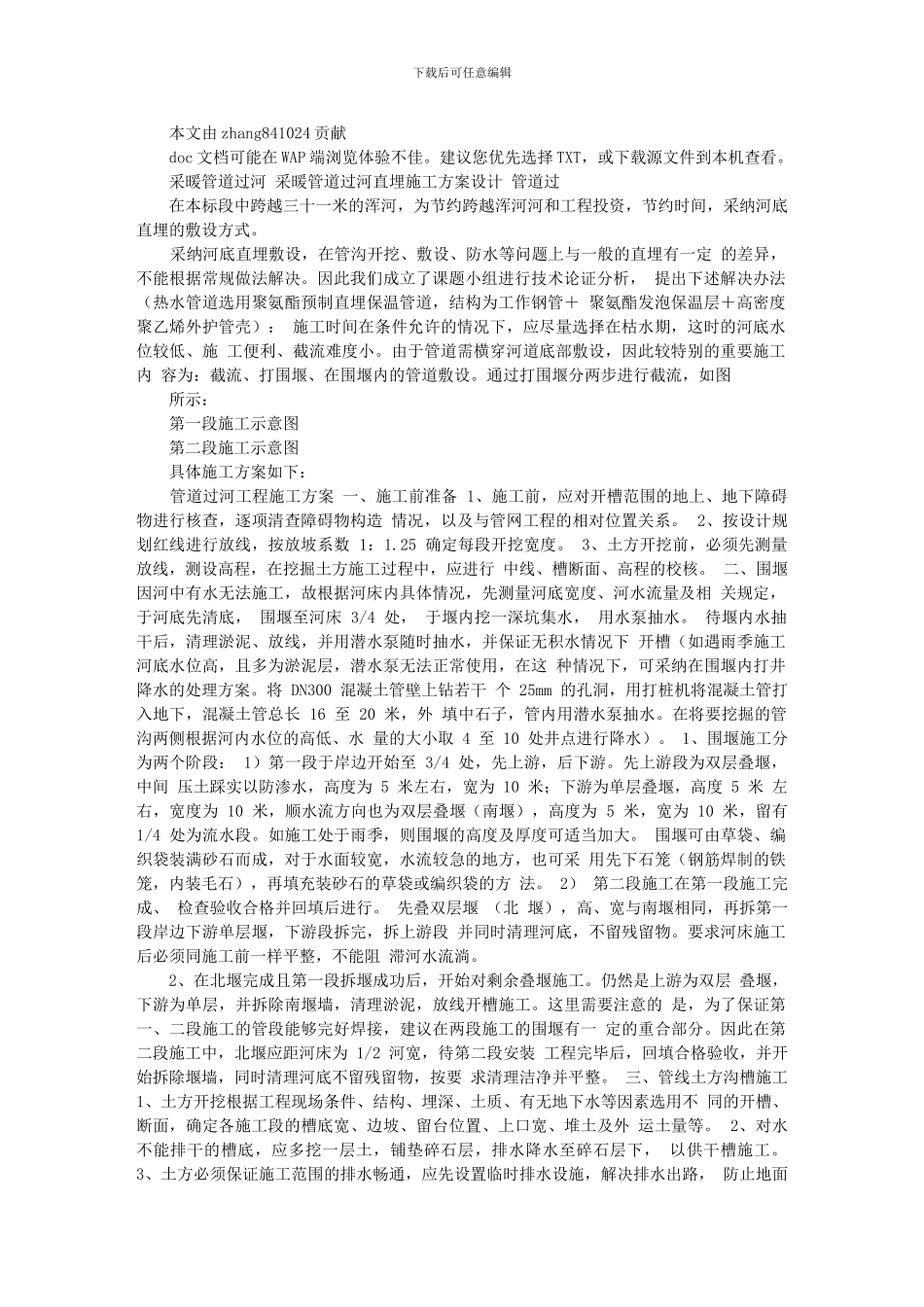

下载后可任意编辑 本文由 zhang841024 贡献 doc 文档可能在 WAP 端浏览体验不佳。建议您优先选择 TXT，或下载源文件到本机查看。 采暖管道过河 采暖管道过河直埋施工方案设计 管道过 在本标段中跨越三十一米的浑河，为节约跨越浑河河和工程投资，节约时间，采纳河底 直埋的敷设方式。 采纳河底直埋敷设，在管沟开挖、敷设、防水等问题上与一般的直埋有一定 的差异，不能根据常规做法解决。因此我们成立了课题小组进行技术论证分析， 提出下述解决办法（热水管道选用聚氨酯预制直埋保温管道，结构为工作钢管＋ 聚氨酯发泡保温层＋高密度聚乙烯外护管壳）： 施工时间在条件允许的情况下，应尽量选择在枯水期，这时的河底水位较低、施 工便利、截流难度小。由于管道需横穿河道底部敷设，因此较特别的重要施工内 容为：截流、打围堰、在围堰内的管道敷设。通过打围堰分两步进行截流，如图 所示： 第一段施工示意图 第二段施工示意图 具体施工方案如下： 管道过河工程施工方案 一、施工前准备 1、施工前，应对开槽范围的地上、地下障碍物进行核查，逐项清查障碍物构造 情况，以及与管网工程的相对位置关系。 2、按设计规划红线进行放线，按放坡系数 1：1.25 确定每段开挖宽度。 3、土方开挖前，必须先测量放线，测设高程，在挖掘土方施工过程中，应进行 中线、槽断面、高程的校核。 二、围堰 因河中有水无法施工，故根据河床内具体情况，先测量河底宽度、河水流量及相 关规定， 于河底先清底， 围堰至河床 3/4 处， 于堰内挖一深坑集水， 用水泵抽水。 待堰内水抽干后，清理淤泥、放线，并用潜水泵随时抽水，并保证无积水情况下 开槽（如遇雨季施工河底水位高，且多为淤泥层，潜水泵无法正常使用，在这 种情况下，可采纳在围堰内打井降水的处理方案。将 DN300 混凝土管壁上钻若干 个 25mm 的孔洞，用打桩机将混凝土管打入地下，混凝土管总长 16 至 20 米，外 填中石子，管内用潜水泵抽水。在将要挖掘的管沟两侧根据河内水位的高低、水 量的大小取 4 至 10 处井点进行降水）。 1、围堰施工分为两个阶段： 1）第一段于岸边开始至 3/4 处，先上游，后下游。先上游段为双层叠堰，中间 压土踩实以防渗水，高度为 5 米左右，宽为 10 米；下游为单层叠堰，高度 5 米 左右，宽度为 10 米，顺水流方向也为双层叠堰（南堰），高度为 5 米，宽为 10 米，留有 1/4 处为流水段。如...
