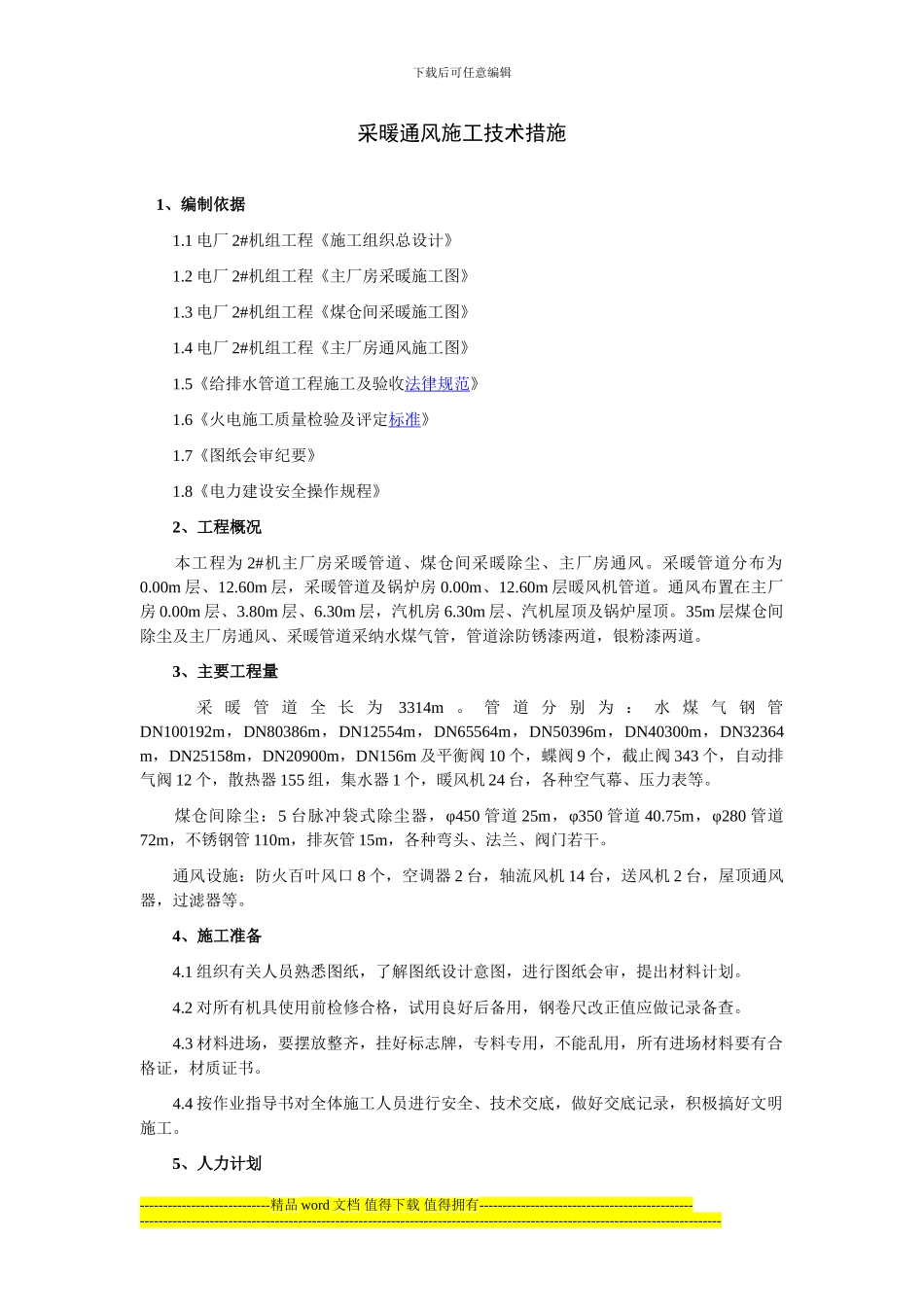

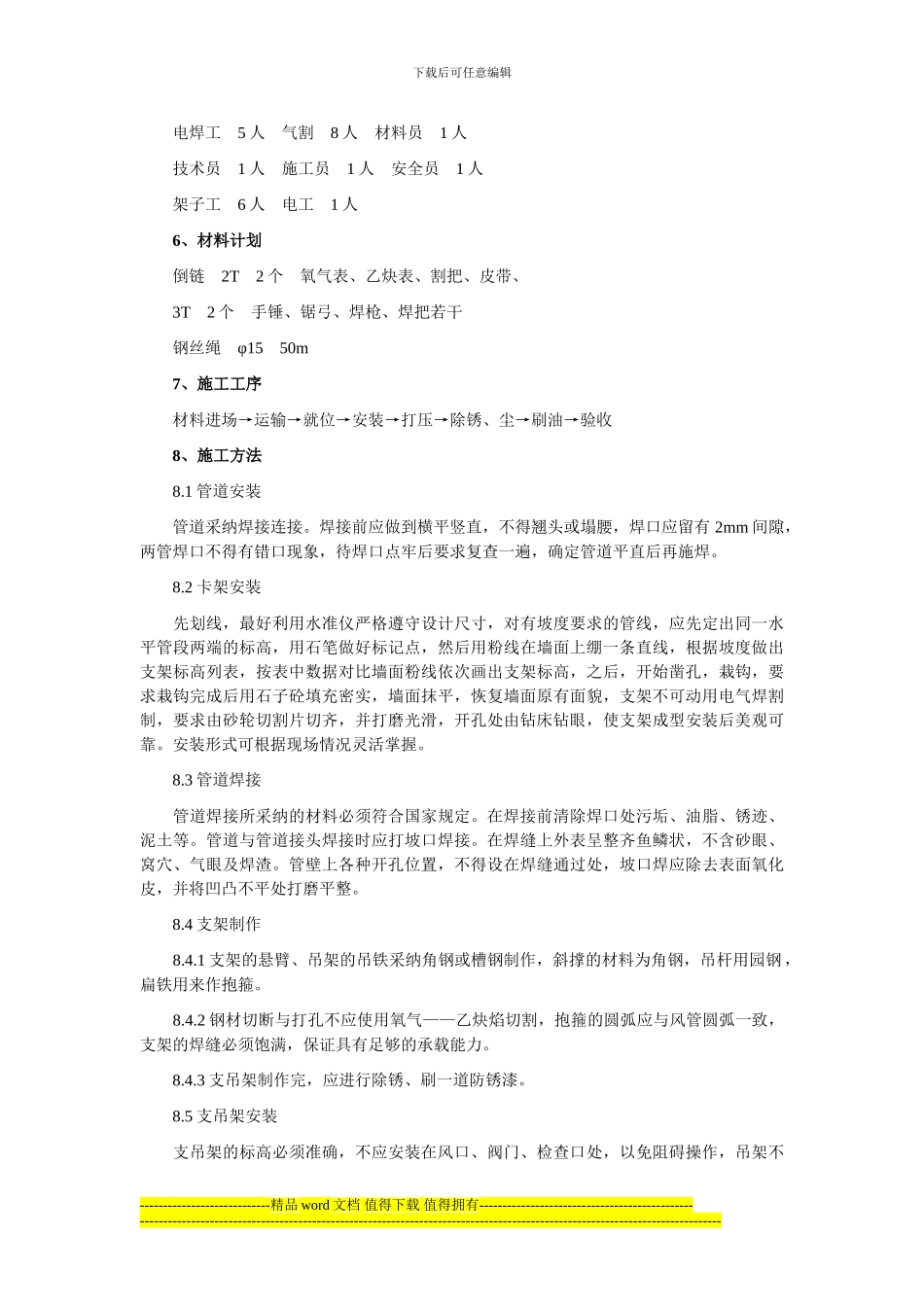

下载后可任意编辑采暖通风施工技术措施 1、编制依据 1.1 电厂 2#机组工程《施工组织总设计》 1.2 电厂 2#机组工程《主厂房采暖施工图》 1.3 电厂 2#机组工程《煤仓间采暖施工图》 1.4 电厂 2#机组工程《主厂房通风施工图》 1.5《给排水管道工程施工及验收法律规范》 1.6《火电施工质量检验及评定标准》 1.7《图纸会审纪要》 1.8《电力建设安全操作规程》 2、工程概况 本工程为 2#机主厂房采暖管道、煤仓间采暖除尘、主厂房通风。采暖管道分布为0.00m 层、12.60m 层，采暖管道及锅炉房 0.00m、12.60m 层暖风机管道。通风布置在主厂房 0.00m 层、3.80m 层、6.30m 层，汽机房 6.30m 层、汽机屋顶及锅炉屋顶。35m 层煤仓间除尘及主厂房通风、采暖管道采纳水煤气管，管道涂防锈漆两道，银粉漆两道。 3、主要工程量 采 暖 管 道 全 长 为3314m 。 管 道 分 别 为 ： 水 煤 气 钢 管DN100192m，DN80386m，DN12554m，DN65564m，DN50396m，DN40300m，DN32364m，DN25158m，DN20900m，DN156m 及平衡阀 10 个，蝶阀 9 个，截止阀 343 个，自动排气阀 12 个，散热器 155 组，集水器 1 个，暖风机 24 台，各种空气幕、压力表等。 煤仓间除尘：5 台脉冲袋式除尘器，φ450 管道 25m，φ350 管道 40.75m，φ280 管道72m，不锈钢管 110m，排灰管 15m，各种弯头、法兰、阀门若干。 通风设施：防火百叶风口 8 个，空调器 2 台，轴流风机 14 台，送风机 2 台，屋顶通风器，过滤器等。 4、施工准备 4.1 组织有关人员熟悉图纸，了解图纸设计意图，进行图纸会审，提出材料计划。 4.2 对所有机具使用前检修合格，试用良好后备用，钢卷尺改正值应做记录备查。 4.3 材料进场，要摆放整齐，挂好标志牌，专料专用，不能乱用，所有进场材料要有合格证，材质证书。 4.4 按作业指导书对全体施工人员进行安全、技术交底，做好交底记录，积极搞好文明施工。 5、人力计划----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑 电焊工 5 人 气割 8 人 材料员 1 人 技术员 1 人 施工员 1 人 安全员 1 人 架子工 6 人 电工 1 人 6、材料计划 倒...
