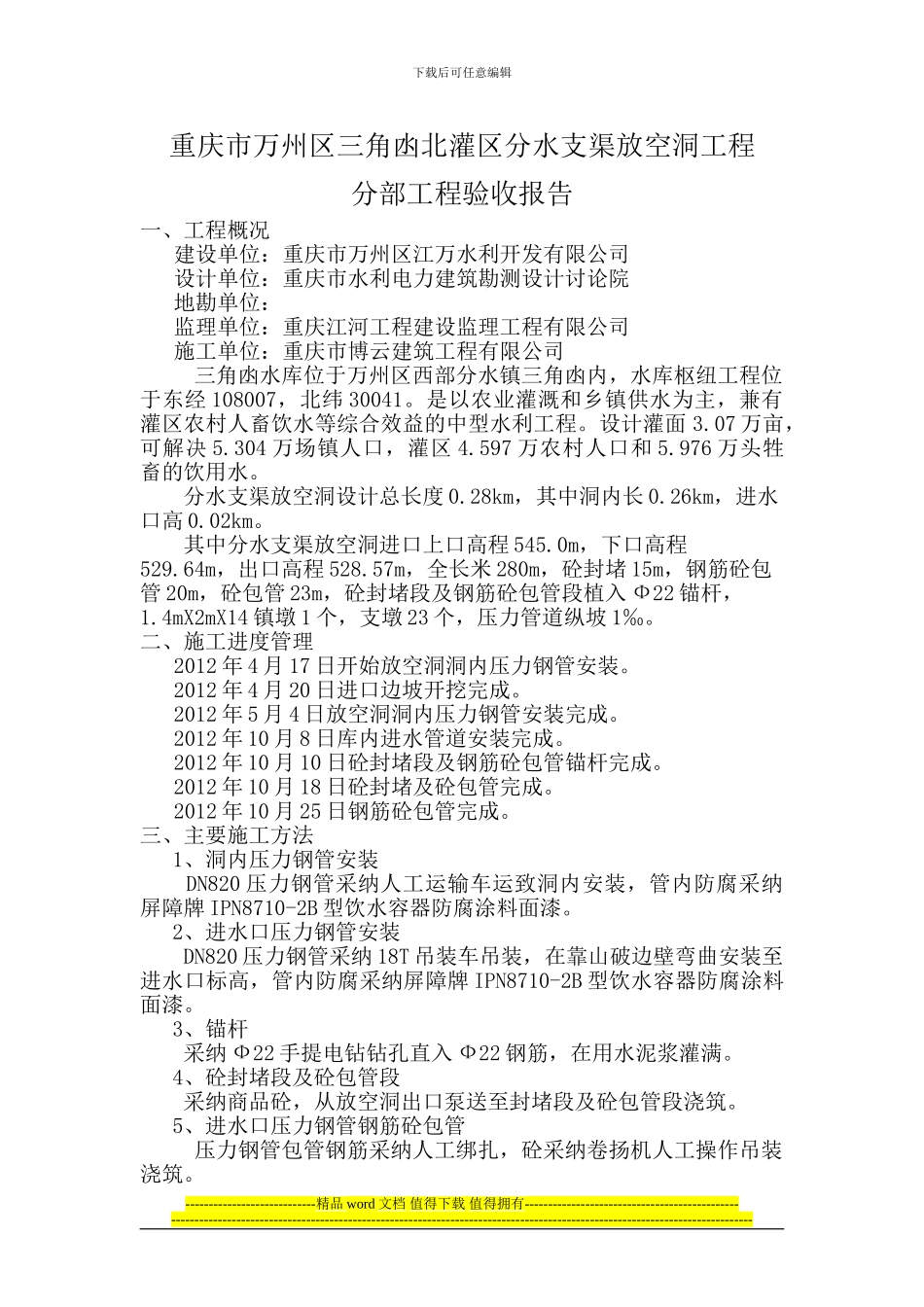

下载后可任意编辑重庆市万州区三角凼北灌区分水支渠放空洞工程分部工程验收报告一、工程概况建设单位:重庆市万州区江万水利开发有限公司设计单位:重庆市水利电力建筑勘测设计讨论院地勘单位:监理单位:重庆江河工程建设监理工程有限公司施工单位:重庆市博云建筑工程有限公司三角凼水库位于万州区西部分水镇三角凼内,水库枢纽工程位于东经 108007,北纬 30041。是以农业灌溉和乡镇供水为主,兼有灌区农村人畜饮水等综合效益的中型水利工程。设计灌面 3.07 万亩,可解决 5.304 万场镇人口,灌区 4.597 万农村人口和 5.976 万头牲畜的饮用水。分水支渠放空洞设计总长度 0.28km,其中洞内长 0.26km,进水口高 0.02km。其中分水支渠放空洞进口上口高程 545.0m,下口高程529.64m,出口高程 528.57m,全长米 280m,砼封堵 15m,钢筋砼包管 20m,砼包管 23m,砼封堵段及钢筋砼包管段植入 Ф22 锚杆,1.4mX2mX14 镇墩 1 个,支墩 23 个,压力管道纵坡 1‰。二、施工进度管理2012 年 4 月 17 日开始放空洞洞内压力钢管安装。2012 年 4 月 20 日进口边坡开挖完成。2012 年 5 月 4 日放空洞洞内压力钢管安装完成。2012 年 10 月 8 日库内进水管道安装完成。2012 年 10 月 10 日砼封堵段及钢筋砼包管锚杆完成。2012 年 10 月 18 日砼封堵及砼包管完成。2012 年 10 月 25 日钢筋砼包管完成。三、主要施工方法 1、洞内压力钢管安装 DN820 压力钢管采纳人工运输车运致洞内安装,管内防腐采纳屏障牌 IPN8710-2B 型饮水容器防腐涂料面漆。 2、进水口压力钢管安装DN820 压力钢管采纳 18T 吊装车吊装,在靠山破边壁弯曲安装至进水口标高,管内防腐采纳屏障牌 IPN8710-2B 型饮水容器防腐涂料面漆。 3、锚杆采纳 Ф22 手提电钻钻孔直入 Ф22 钢筋,在用水泥浆灌满。4、砼封堵段及砼包管段采纳商品砼,从放空洞出口泵送至封堵段及砼包管段浇筑。 5、进水口压力钢管钢筋砼包管压力钢管包管钢筋采纳人工绑扎,砼采纳卷扬机人工操作吊装浇筑。----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑 6、模板 砼封堵段、砼包管段、钢筋砼包管段组成。本工程中,模板均采...
