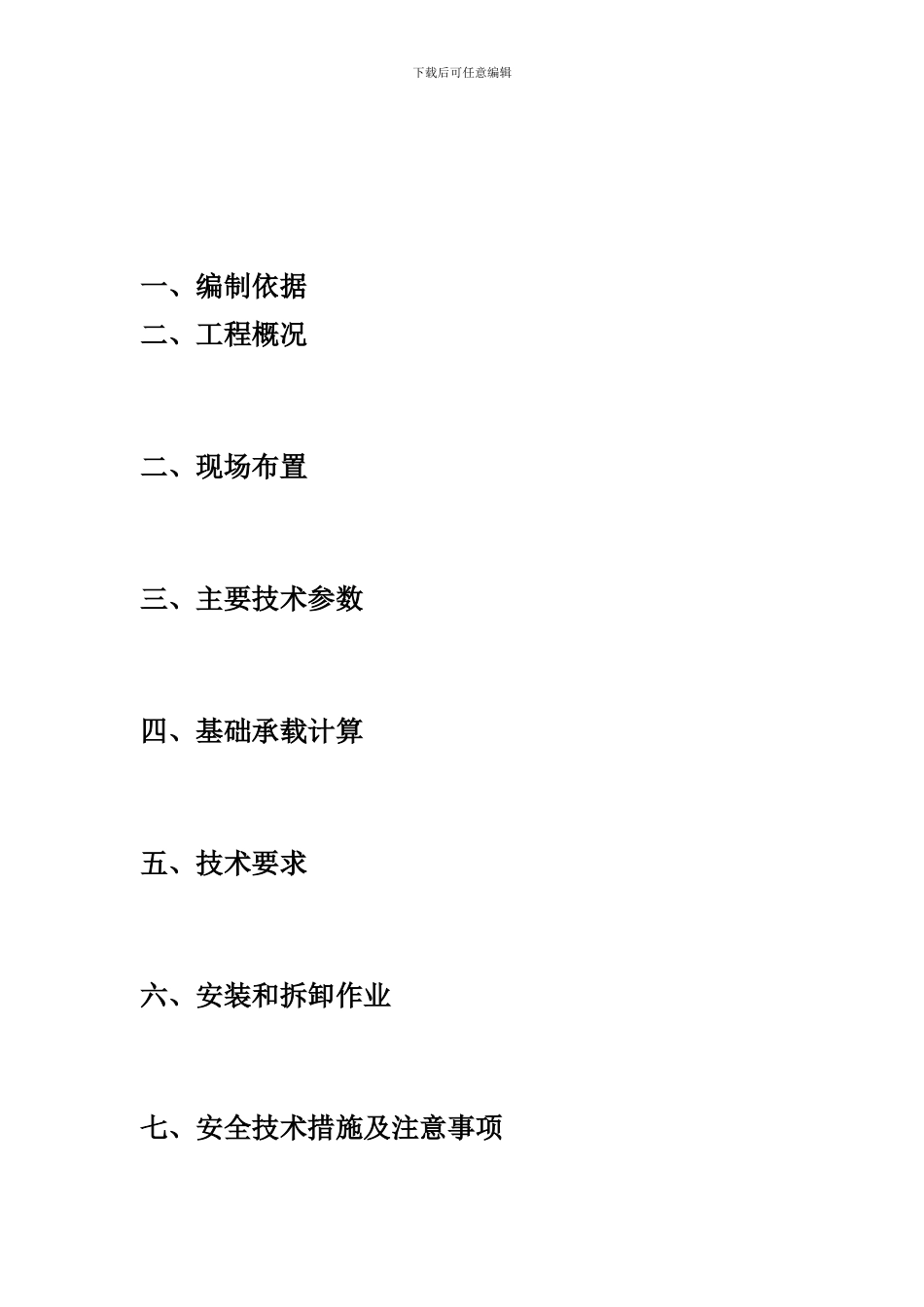

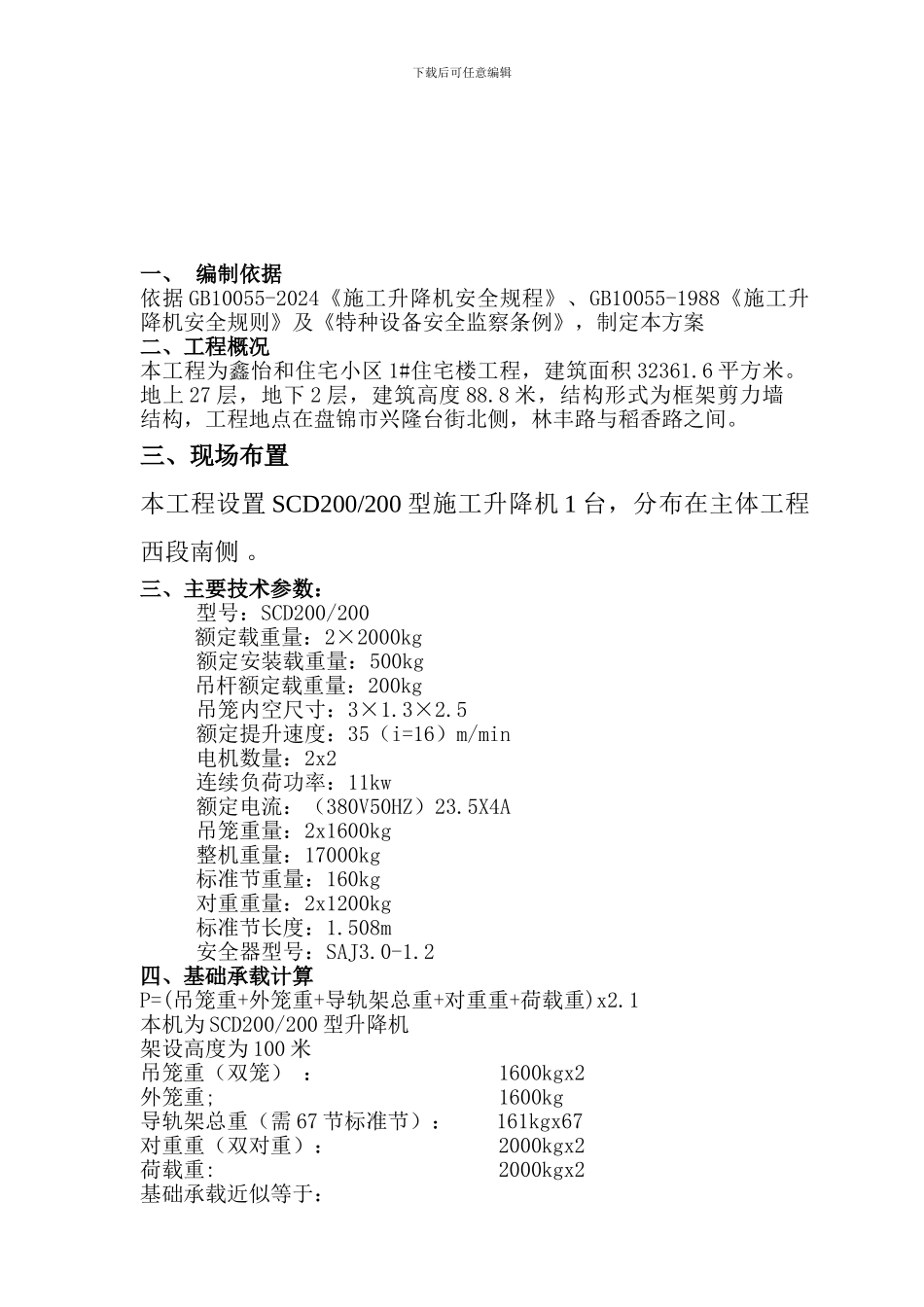

下载后可任意编辑升降机安装拆除施工方案设备型号 :SCD200/200生产厂家:中国人民解放军第六四零九工厂按拆单位:建平县建筑公司使用单位:盘锦隆昌建筑安装工程有限公司备案编号:辽 px-s00141项目名称:盘锦鑫怡和住宅小区 1#住宅楼及地下车库方案编制:王利方案审批:孙煜弘按拆负责:按拆单位印章2011 年 8 月 28 日目 录下载后可任意编辑一、编制依据二、工程概况二、现场布置三、主要技术参数四、基础承载计算五、技术要求六、安装和拆卸作业七、安全技术措施及注意事项下载后可任意编辑一、 编制依据依据 GB10055-2024《施工升降机安全规程》、GB10055-1988《施工升降机安全规则》及《特种设备安全监察条例》,制定本方案二、工程概况本工程为鑫怡和住宅小区 1#住宅楼工程,建筑面积 32361.6 平方米。地上 27 层,地下 2 层,建筑高度 88.8 米,结构形式为框架剪力墙结构,工程地点在盘锦市兴隆台街北侧,林丰路与稻香路之间。三、现场布置本工程设置 SCD200/200 型施工升降机 1 台,分布在主体工程西段南侧 。三、主要技术参数:型号:SCD200/200额定载重量:2×2000kg额定安装载重量:500kg吊杆额定载重量:200kg吊笼内空尺寸:3×1.3×2.5额定提升速度:35(i=16)m/min电机数量:2x2连续负荷功率:11kw额定电流:(380V50HZ)23.5X4A吊笼重量:2x1600kg整机重量:17000kg标准节重量:160kg对重重量:2x1200kg标准节长度:1.508m安全器型号:SAJ3.0-1.2四、基础承载计算P=(吊笼重+外笼重+导轨架总重+对重重+荷载重)x2.1本机为 SCD200/200 型升降机架设高度为 100 米吊笼重(双笼) : 1600kgx2外笼重; 1600kg导轨架总重(需 67 节标准节): 161kgx67对重重(双对重): 2000kgx2荷载重: 2000kgx2基础承载近似等于:下载后可任意编辑P={(1600x2)+1600+(161x67)+(1600x2)+(2000x2)}x2.1=47853kg47853x9.8=469KN承受最大压力 pmax=530kN 而制作的基础,则符合该升降机的使用要求。地面承受的压力不得小于 0.15Mpa。五、技术要求1、基础承受的荷载 p 近似计算。P=(吊笼重+外笼重+导轨架总重+载重+对重)x2.1可取 p=530KN。2、混凝土基础板对地面的承载压力为 0.15MPa,砼号不小于 C20.。3、钢筋网直径∮8 钢筋,间距 200mm.。4、混凝土基础的体积为 5.7m3。5、预埋件预埋在钢筋的笼中间。6、预制时间保护预埋件 4 个螺纹孔。7、预制顶面找平<2.六、施工升降机的安装和拆卸作业1、施工...
