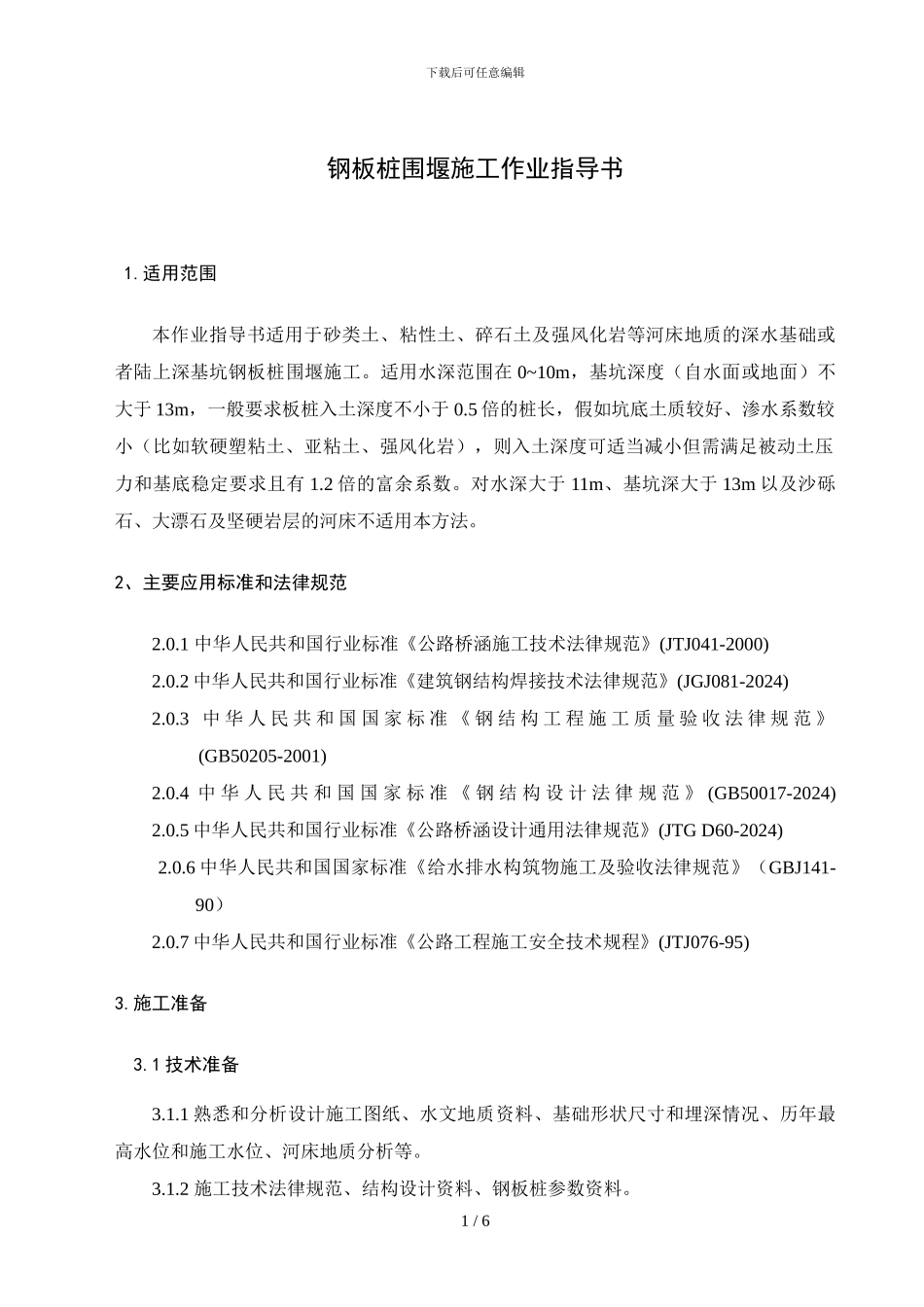

下载后可任意编辑钢板桩围堰施工作业指导书 1.适用范围本作业指导书适用于砂类土、粘性土、碎石土及强风化岩等河床地质的深水基础或者陆上深基坑钢板桩围堰施工。适用水深范围在 0~10m，基坑深度（自水面或地面）不大于 13m，一般要求板桩入土深度不小于 0.5 倍的桩长，假如坑底土质较好、渗水系数较小（比如软硬塑粘土、亚粘土、强风化岩），则入土深度可适当减小但需满足被动土压力和基底稳定要求且有 1.2 倍的富余系数。对水深大于 11m、基坑深大于 13m 以及沙砾石、大漂石及坚硬岩层的河床不适用本方法。2、主要应用标准和法律规范2.0.1 中华人民共和国行业标准《公路桥涵施工技术法律规范》(JTJ041-2000)2.0.2 中华人民共和国行业标准《建筑钢结构焊接技术法律规范》(JGJ081-2024)2.0.3 中 华 人 民 共 和 国 国 家 标 准 《 钢 结 构 工 程 施 工 质 量 验 收 法 律 规 范 》(GB50205-2001)2.0.4 中 华 人 民 共 和 国 国 家 标 准 《 钢 结 构 设 计 法 律 规 范 》 (GB50017-2024)2.0.5 中华人民共和国行业标准《公路桥涵设计通用法律规范》(JTG D60-2024)2.0.6 中华人民共和国国家标准《给水排水构筑物施工及验收法律规范》（GBJ141-90）2.0.7 中华人民共和国行业标准《公路工程施工安全技术规程》(JTJ076-95)3.施工准备3.1 技术准备3.1.1 熟悉和分析设计施工图纸、水文地质资料、基础形状尺寸和埋深情况、历年最高水位和施工水位、河床地质分析等。3.1.2 施工技术法律规范、结构设计资料、钢板桩参数资料。1 / 6下载后可任意编辑3.1.3 确定围堰施工方案（包括承台、桥墩施工方案），进行方案的可行性和经济效果对比论证及优化。3.1.4 进行钢板桩围堰方案编制和结构设计、出具计算书和具体工艺方案、措施，绘制围堰施工图，编制专项安全方案，经过公司总工程师审核批准方可实施。实施前向施工班组进行技术、安全一级交底。设计具体要求：围堰形状尽量采纳矩形、圆形或圆端形，平面尺寸按承台设计尺寸每边外扩 0.6~1.0m，板桩入土深度不宜小于 0.5 倍的桩长，桩身强度、变形满足法律规范要求，堰顶高出最高水位 50cm~1m，支撑结构要能够抵抗最高施工水位下水压力和土压力且要形成不变体系，支撑受力要按施工中各阶段的工况进行设计和验算，支撑布置要考虑对承台、桥墩施工的干扰因素，且要考虑板桩的强度和变形。计算方法采纳等值梁法按连续梁计算，土压力...
