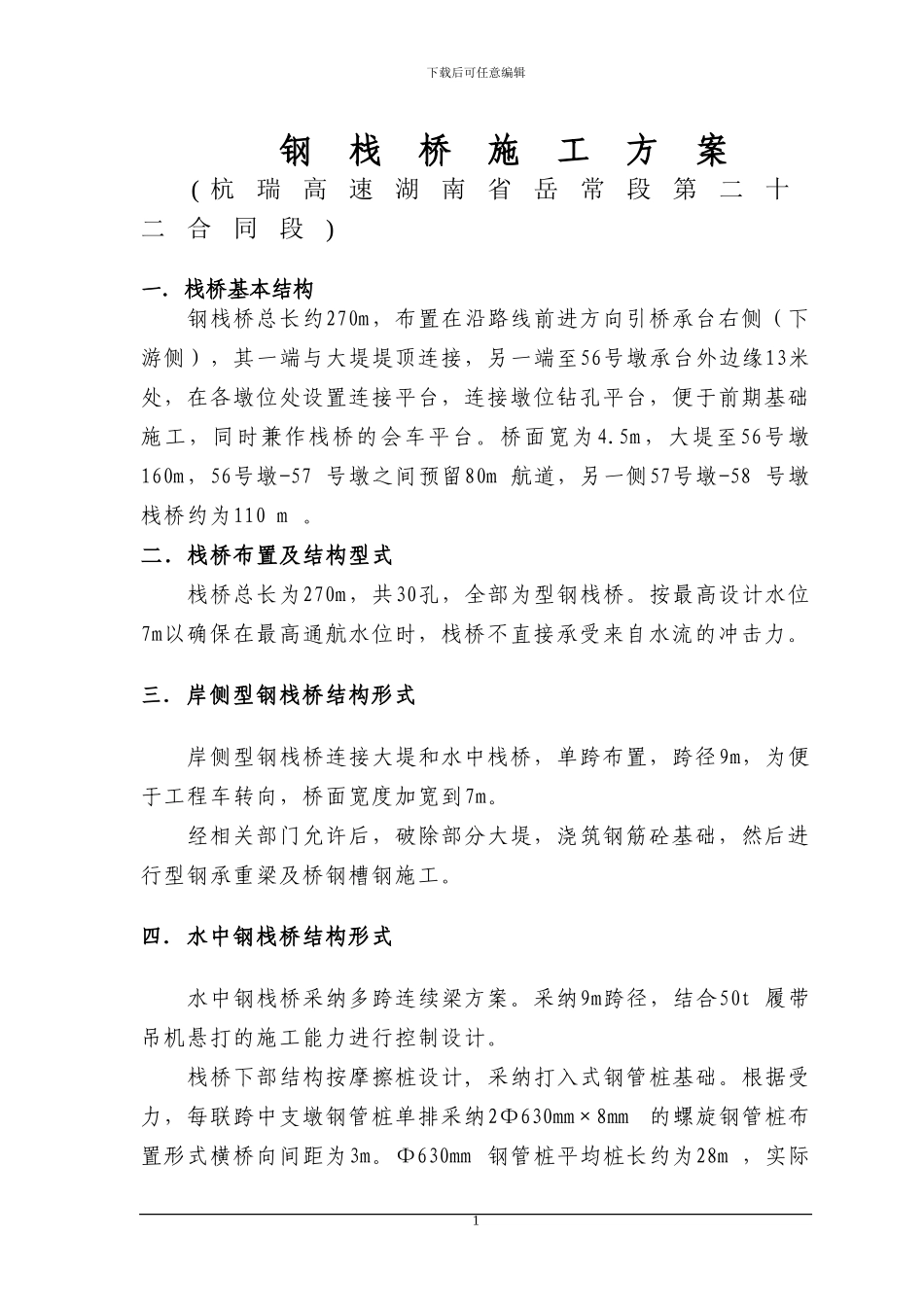

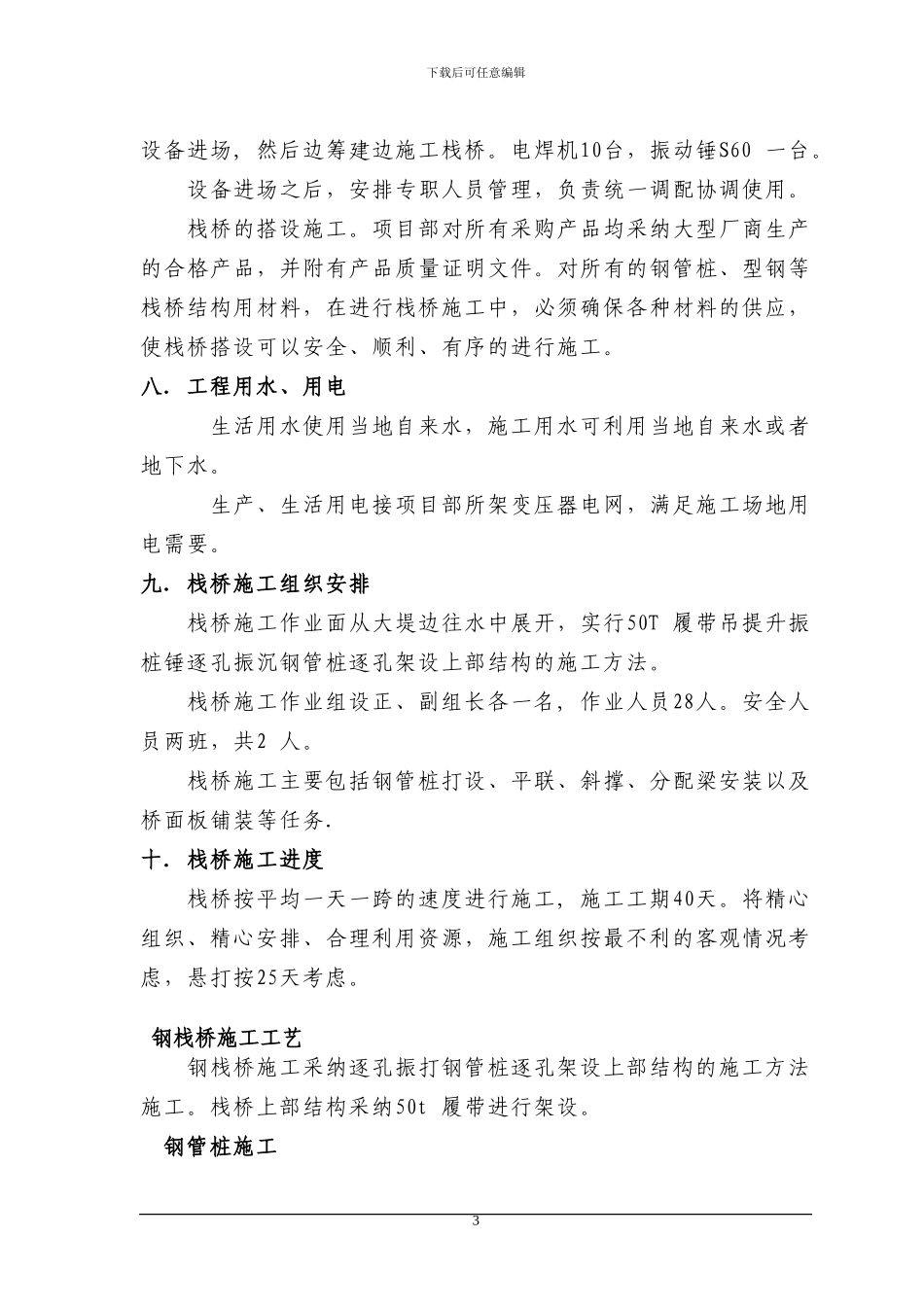

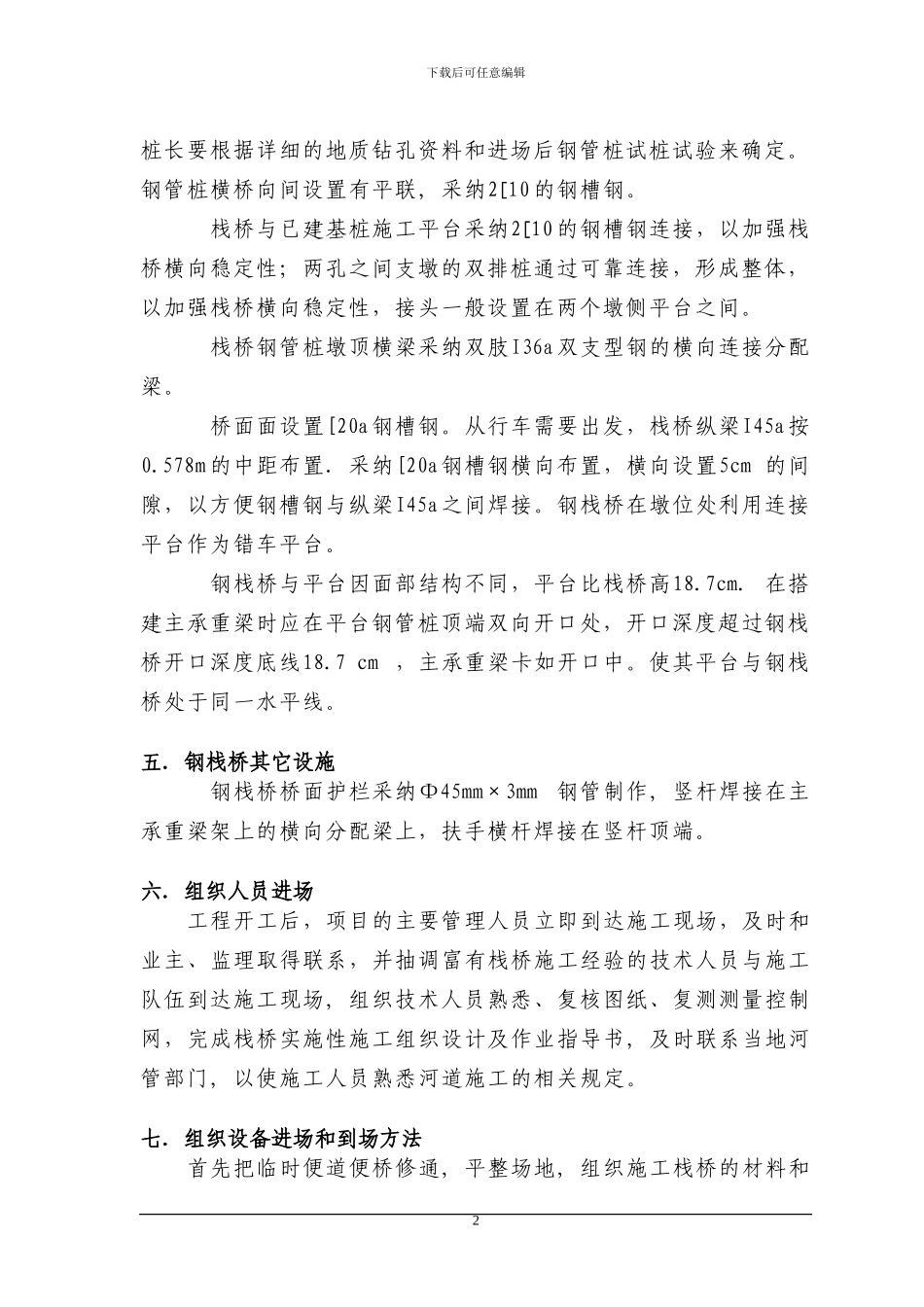

下载后可任意编辑钢 栈 桥 施 工 方 案 ( 杭瑞高速湖南省岳常段第二十二合同段)一．栈桥基本结构钢栈桥总长约270m，布置在沿路线前进方向引桥承台右侧（下游侧），其一端与大堤堤顶连接，另一端至56号墩承台外边缘13米处，在各墩位处设置连接平台，连接墩位钻孔平台，便于前期基础施工，同时兼作栈桥的会车平台。桥面宽为4.5m ，大堤至56号墩160m，56号墩-57 号墩之间预留80m 航道，另一侧57号墩-58 号墩栈桥约为110 m 。二．栈桥布置及结构型式栈桥总长为270m，共30孔，全部为型钢栈桥。按最高设计水位7m以确保在最高通航水位时，栈桥不直接承受来自水流的冲击力。三．岸侧型钢栈桥结构形式岸侧型钢栈桥连接大堤和水中栈桥，单跨布置，跨径9m，为便于工程车转向，桥面宽度加宽到7m。经相关部门允许后，破除部分大堤，浇筑钢筋砼基础，然后进行型钢承重梁及桥钢槽钢施工。四．水中钢栈桥结构形式水中钢栈桥采纳多跨连续梁方案。采纳9m跨径，结合50t 履带吊机悬打的施工能力进行控制设计。栈桥下部结构按摩擦桩设计, 采纳打入式钢管桩基础。根据受力，每联跨中支墩钢管桩单排采纳2Ф630mm×8mm的螺旋钢管桩布置形式横桥向间距为3m。Ф630mm 钢管桩平均桩长约为28m ，实际1下载后可任意编辑桩长要根据详细的地质钻孔资料和进场后钢管桩试桩试验来确定。钢管桩横桥向间设置有平联, 采纳2[10 的钢槽钢。栈桥与已建基桩施工平台采纳2[10 的钢槽钢连接，以加强栈桥横向稳定性；两孔之间支墩的双排桩通过可靠连接，形成整体，以加强栈桥横向稳定性，接头一般设置在两个墩侧平台之间。栈桥钢管桩墩顶横梁采纳双肢I36a双支型钢的横向连接分配梁。桥面面设置[20a钢槽钢。从行车需要出发，栈桥纵梁I45a按0.578m 的中距布置. 采纳[20a钢槽钢横向布置，横向设置5cm 的间隙，以方便钢槽钢与纵梁I45a之间焊接。钢栈桥在墩位处利用连接平台作为错车平台。钢栈桥与平台因面部结构不同，平台比栈桥高18.7cm. 在搭建主承重梁时应在平台钢管桩顶端双向开口处，开口深度超过钢栈桥开口深度底线18.7 cm ，主承重梁卡如开口中。使其平台与钢栈桥处于同一水平线。五．钢栈桥其它设施钢栈桥桥面护栏采纳Ф45mm×3mm钢管制作, 竖杆焊接在主承重梁架上的横向分配梁上，扶手横杆焊接在竖杆顶端。六．组织人员进场工程开工后，项目的主要管理人员立即到达施工现场，及时和业主、监理取得联系，并抽调富有栈桥施工经验的技术人员与施工队伍到达施工现...
