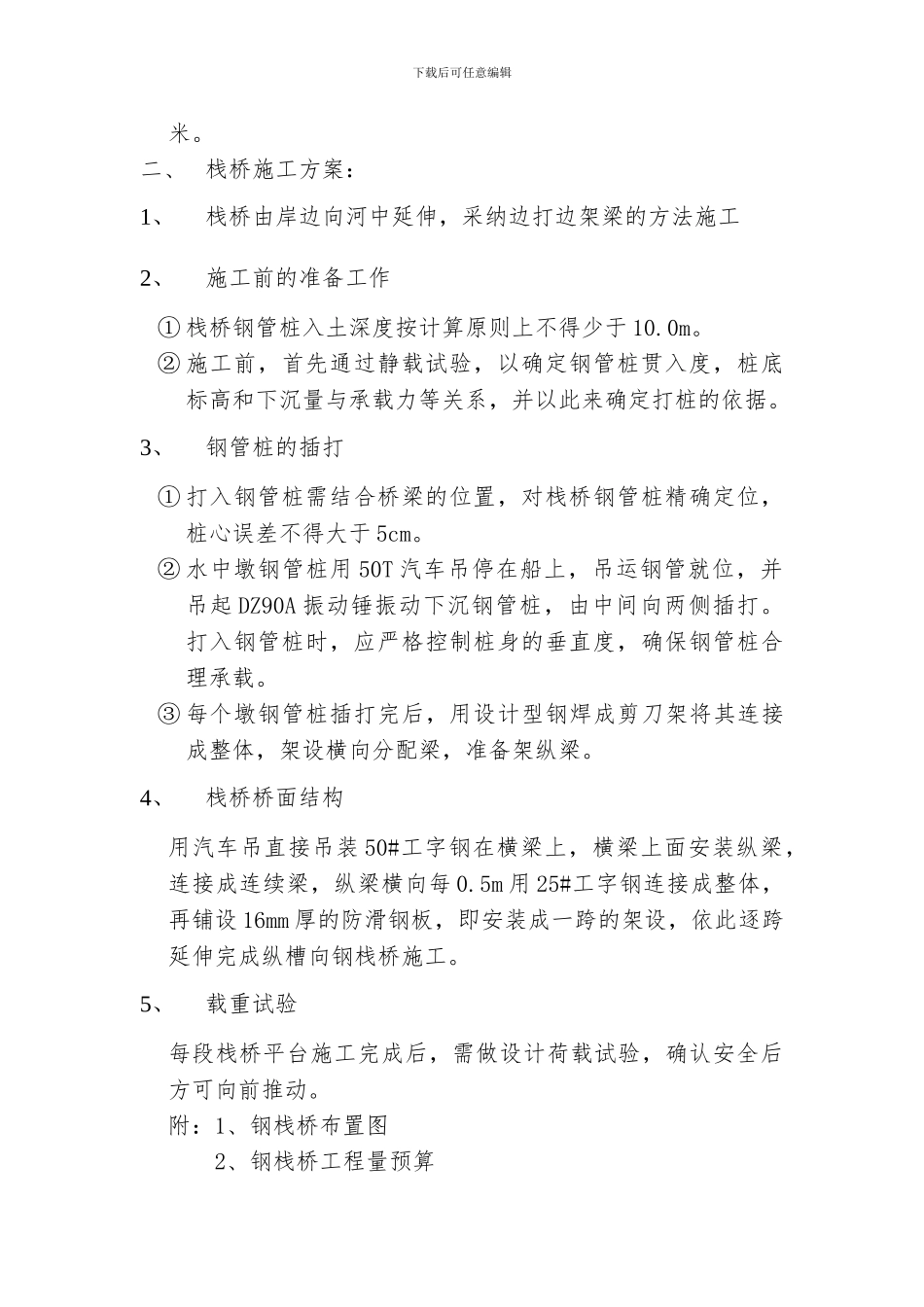

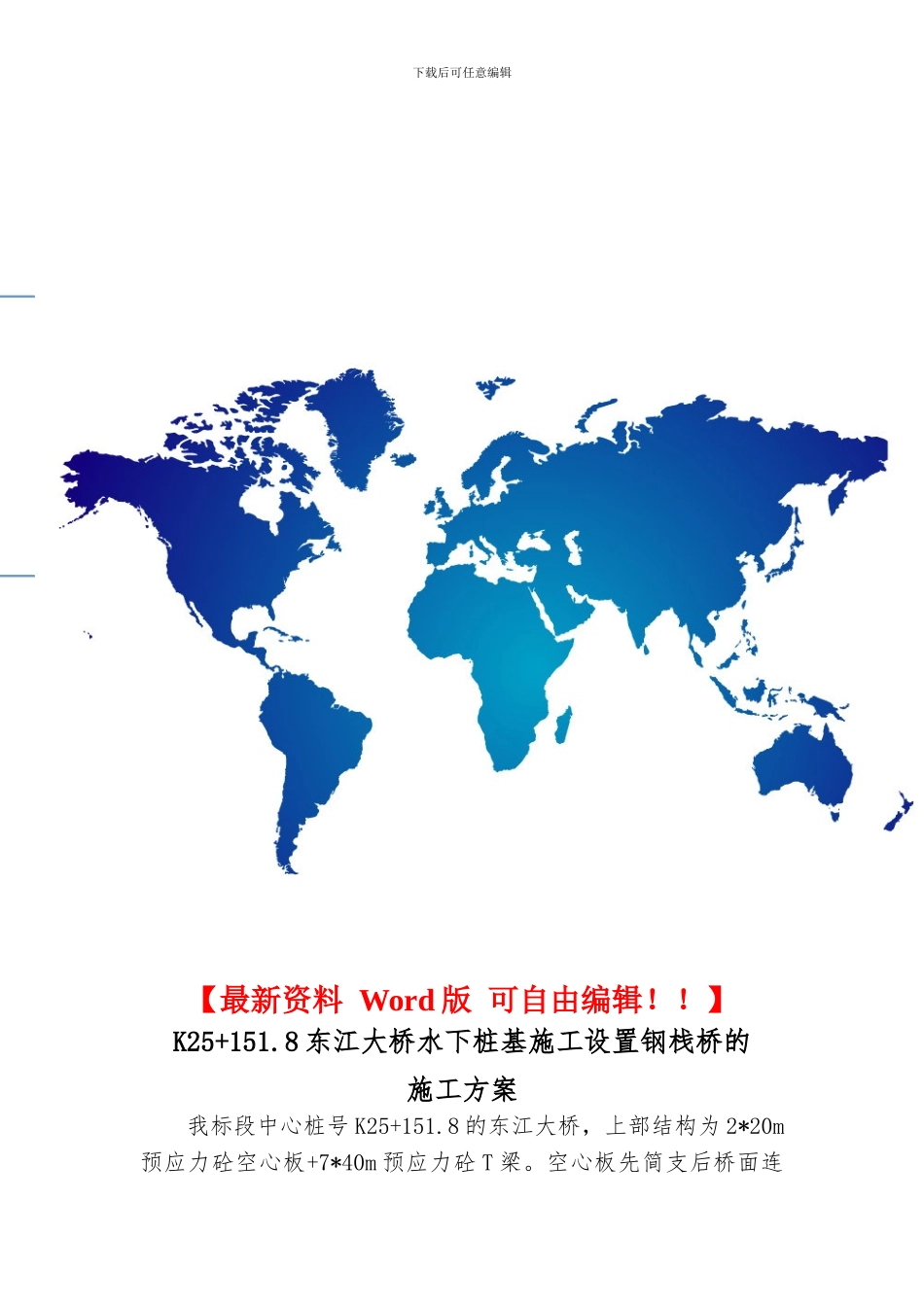

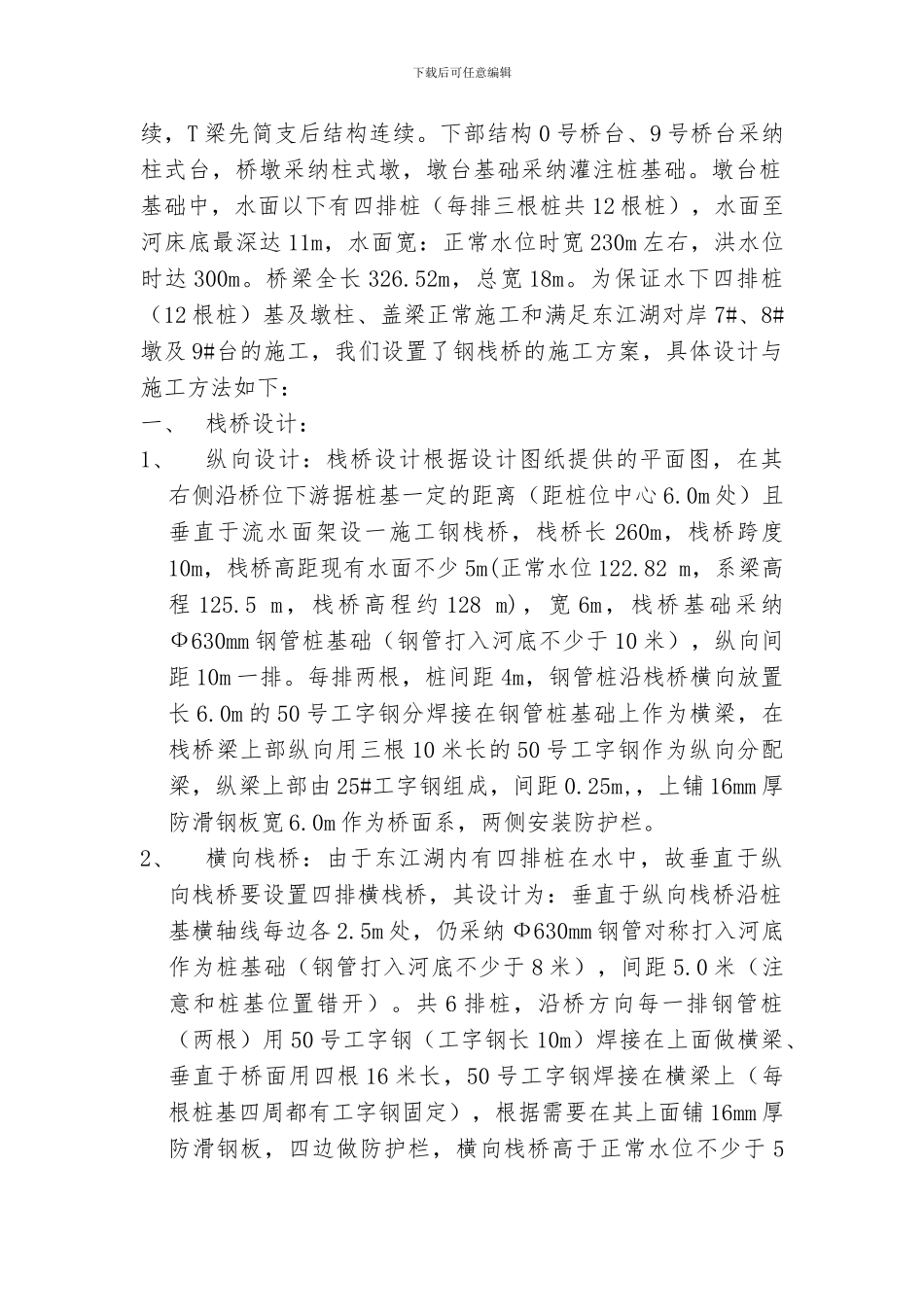

下载后可任意编辑 K25+151.8 东江大桥水下桩基施工设置钢栈桥的施工方案我标段中心桩号 K25+151.8 的东江大桥，上部结构为 2*20m预应力砼空心板+7*40m 预应力砼 T 梁。空心板先简支后桥面连精品 word 文档可以编辑（本页是封面）【最新资料 Word 版 可自由编辑！！】下载后可任意编辑续，T 梁先简支后结构连续。下部结构 0 号桥台、9 号桥台采纳柱式台，桥墩采纳柱式墩，墩台基础采纳灌注桩基础。墩台桩基础中，水面以下有四排桩（每排三根桩共 12 根桩），水面至河床底最深达 11m，水面宽：正常水位时宽 230m 左右，洪水位时达 300m。桥梁全长 326.52m，总宽 18m。为保证水下四排桩（12 根桩）基及墩柱、盖梁正常施工和满足东江湖对岸 7#、8#墩及 9#台的施工，我们设置了钢栈桥的施工方案，具体设计与施工方法如下：一、栈桥设计：1、纵向设计：栈桥设计根据设计图纸提供的平面图，在其右侧沿桥位下游据桩基一定的距离（距桩位中心 6.0m 处）且垂直于流水面架设一施工钢栈桥，栈桥长 260m，栈桥跨度10m，栈桥高距现有水面不少 5m(正常水位 122.82 m，系梁高程 125.5 m，栈桥高程约 128 m)，宽 6m，栈桥基础采纳Ф630mm 钢管桩基础（钢管打入河底不少于 10 米），纵向间距 10m 一排。每排两根，桩间距 4m，钢管桩沿栈桥横向放置长 6.0m 的 50 号工字钢分焊接在钢管桩基础上作为横梁，在栈桥梁上部纵向用三根 10 米长的 50 号工字钢作为纵向分配梁，纵梁上部由 25#工字钢组成，间距 0.25m,，上铺 16mm 厚防滑钢板宽 6.0m 作为桥面系，两侧安装防护栏。2、横向栈桥：由于东江湖内有四排桩在水中，故垂直于纵向栈桥要设置四排横栈桥，其设计为：垂直于纵向栈桥沿桩基横轴线每边各 2.5m 处，仍采纳 Ф630mm 钢管对称打入河底作为桩基础（钢管打入河底不少于 8 米），间距 5.0 米（注意和桩基位置错开）。共 6 排桩，沿桥方向每一排钢管桩（两根）用 50 号工字钢（工字钢长 10m）焊接在上面做横梁、垂直于桥面用四根 16 米长，50 号工字钢焊接在横梁上（每根桩基四周都有工字钢固定），根据需要在其上面铺 16mm 厚防滑钢板，四边做防护栏，横向栈桥高于正常水位不少于 5下载后可任意编辑米。二、栈桥施工方案：1、栈桥由岸边向河中延伸，采纳边打边架梁的方法施工2、施工前的准备工作① 栈桥钢管桩入土深度按计算原则上不得少于 10.0m。② 施工前，首先通过静载试验...
