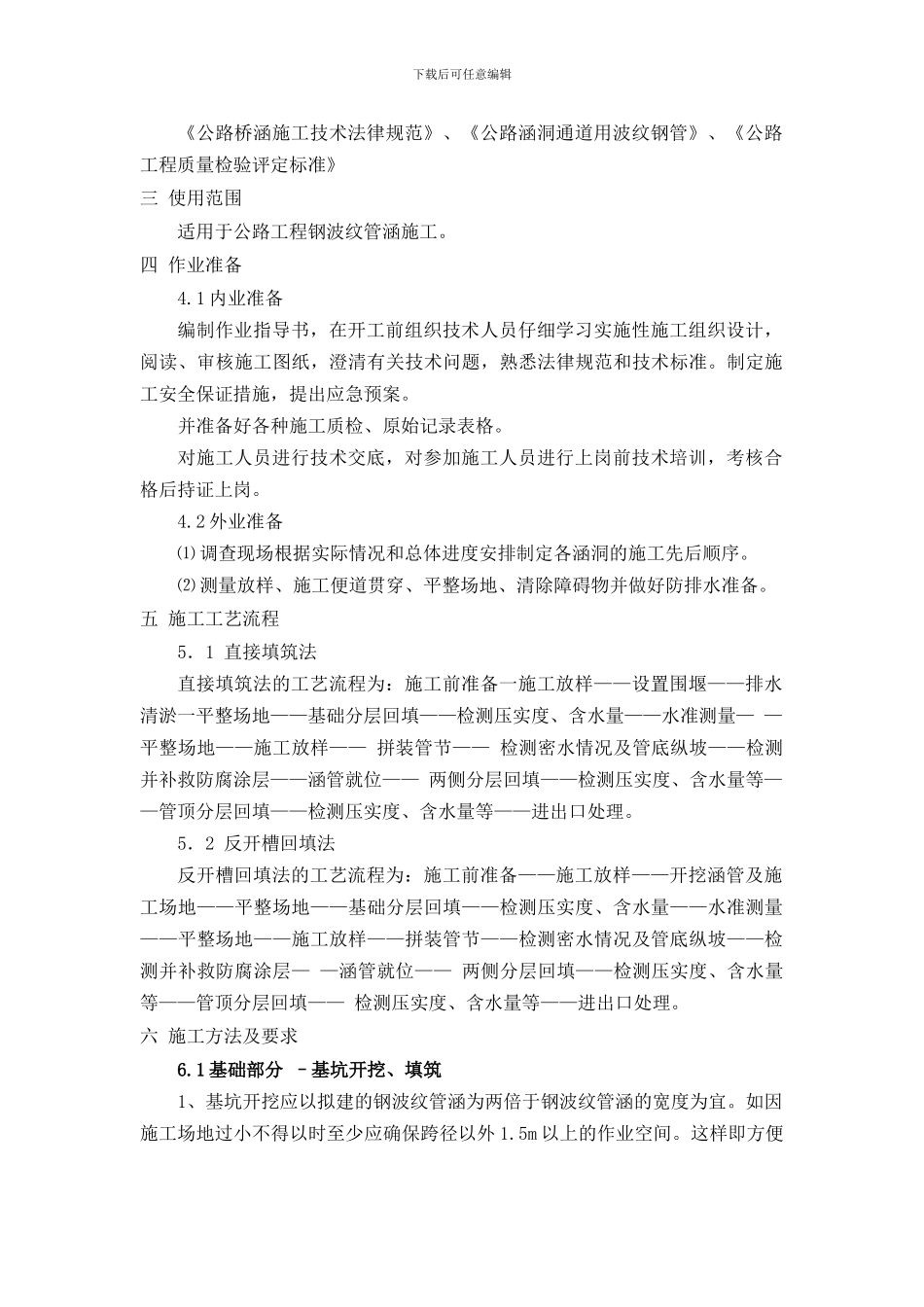

下载后可任意编辑本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】钢波纹管涵施工作业指导书一 编制目的明确钢波纹管涵施工作业的工艺流程、操作要点和相应的工艺标准，法律规范钢波纹管涵作业施工。二 编制依据下载后可任意编辑《公路桥涵施工技术法律规范》、《公路涵洞通道用波纹钢管》、《公路工程质量检验评定标准》 三 使用范围适用于公路工程钢波纹管涵施工。四 作业准备4.1 内业准备编制作业指导书，在开工前组织技术人员仔细学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉法律规范和技术标准。制定施工安全保证措施，提出应急预案。并准备好各种施工质检、原始记录表格。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。4.2 外业准备⑴ 调查现场根据实际情况和总体进度安排制定各涵洞的施工先后顺序。⑵ 测量放样、施工便道贯穿、平整场地、清除障碍物并做好防排水准备。五 施工工艺流程5．1 直接填筑法直接填筑法的工艺流程为：施工前准备一施工放样——设置围堰——排水清淤一平整场地——基础分层回填——检测压实度、含水量——水准测量— —平整场地——施工放样—— 拼装管节—— 检测密水情况及管底纵坡——检测并补救防腐涂层——涵管就位—— 两侧分层回填——检测压实度、含水量等——管顶分层回填——检测压实度、含水量等——进出口处理。5．2 反开槽回填法反开槽回填法的工艺流程为：施工前准备——施工放样——开挖涵管及施工场地——平整场地——基础分层回填——检测压实度、含水量——水准测量——平整场地——施工放样——拼装管节——检测密水情况及管底纵坡——检测并补救防腐涂层— —涵管就位—— 两侧分层回填——检测压实度、含水量等——管顶分层回填—— 检测压实度、含水量等——进出口处理。六 施工方法及要求6.1 基础部分 –基坑开挖、填筑1、基坑开挖应以拟建的钢波纹管涵为两倍于钢波纹管涵的宽度为宜。如因施工场地过小不得以时至少应确保跨径以外 1.5m 以上的作业空间。这样即方便下载后可任意编辑组装，又利于钢波纹管涵周围的回填及密实。在填土不高的路段上修建涵洞，宜采纳先填路基，然后再开挖沟槽埋设涵管的方法较好。2、地基要对整个钢波纹管涵保持均匀的承载力。要避开软弱基和岩基交叉的地基，假如实在不可避开软弱地基要用优质砂石及砾石压实成形...
