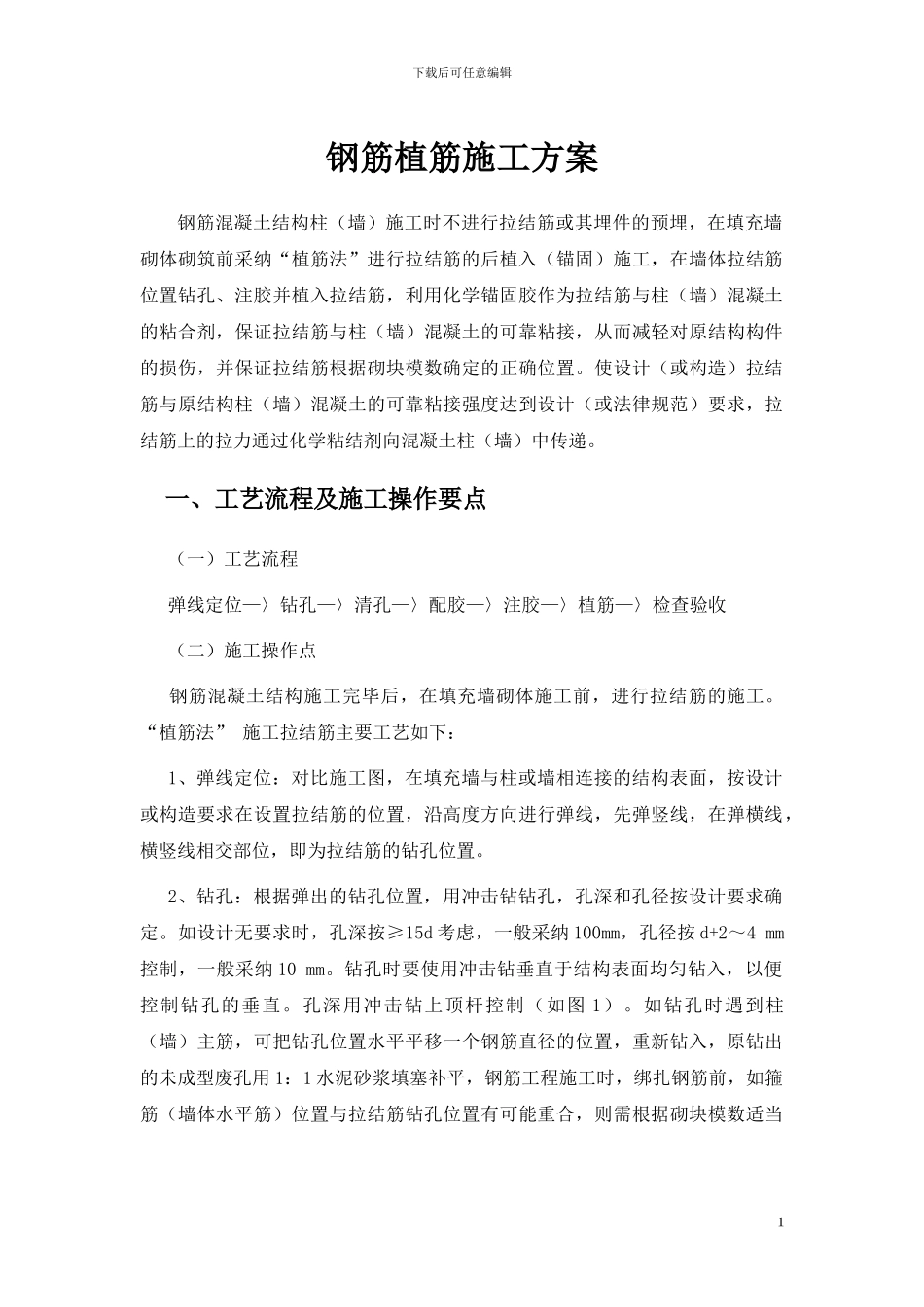

下载后可任意编辑钢筋植筋施工方案钢筋混凝土结构柱（墙）施工时不进行拉结筋或其埋件的预埋，在填充墙砌体砌筑前采纳“植筋法”进行拉结筋的后植入（锚固）施工，在墙体拉结筋位置钻孔、注胶并植入拉结筋，利用化学锚固胶作为拉结筋与柱（墙）混凝土的粘合剂，保证拉结筋与柱（墙）混凝土的可靠粘接，从而减轻对原结构构件的损伤，并保证拉结筋根据砌块模数确定的正确位置。使设计（或构造）拉结筋与原结构柱（墙）混凝土的可靠粘接强度达到设计（或法律规范）要求，拉结筋上的拉力通过化学粘结剂向混凝土柱（墙）中传递。一、工艺流程及施工操作要点 （一）工艺流程 弹线定位—〉钻孔—〉清孔—〉配胶—〉注胶—〉植筋—〉检查验收 （二）施工操作点 钢筋混凝土结构施工完毕后，在填充墙砌体施工前，进行拉结筋的施工。“植筋法” 施工拉结筋主要工艺如下：1、弹线定位：对比施工图，在填充墙与柱或墙相连接的结构表面，按设计或构造要求在设置拉结筋的位置，沿高度方向进行弹线，先弹竖线，在弹横线，横竖线相交部位，即为拉结筋的钻孔位置。2、钻孔：根据弹出的钻孔位置，用冲击钻钻孔，孔深和孔径按设计要求确定。如设计无要求时，孔深按≥15d 考虑，一般采纳 100mm，孔径按 d+2～4 mm控制，一般采纳 10 mm。钻孔时要使用冲击钻垂直于结构表面均匀钻入，以便控制钻孔的垂直。孔深用冲击钻上顶杆控制（如图 1）。如钻孔时遇到柱（墙）主筋，可把钻孔位置水平平移一个钢筋直径的位置，重新钻入，原钻出的未成型废孔用 1：1 水泥砂浆填塞补平，钢筋工程施工时，绑扎钢筋前，如箍筋（墙体水平筋）位置与拉结筋钻孔位置有可能重合，则需根据砌块模数适当1下载后可任意编辑调整箍筋（墙体水平筋）间距，尽可能避开；钻孔时如碰上箍筋或混凝土墙体水平筋，根据灰缝大小适当调整钻孔位置，废孔仍采纳前面所述方法进行处理。3、清孔：钻孔完成一个结构面后，可进行清孔操作。清孔的目的是要吹清孔内粉尘，采纳专用毛刷和吹风机（橡皮气囊、手推式气筒或手动、电吹风机）配合进行。清孔时用“四吹三刷”法，即先吹清孔浮尘，然后用专用毛刷清刷孔壁，清刷时毛刷在孔内抽拉转动，如此反复吹刷，清理洁净孔内粉尘。一般来说，孔内潮湿会对结构胶与混凝土的粘结产生不利影响，使其无法达到设计的粘结强度，影响拉结质量，所以在清孔时严禁用水冲刷：当前市场上也有一些植筋胶产品不怕水，如“固立特拉结筋用植筋胶”，植筋孔内潮湿、有水不阻...
