钢筋混凝土承插管施工方法VIP免费

钢筋混凝土承插管施工方法_第1页
1/11
钢筋混凝土承插管施工方法_第2页
2/11
钢筋混凝土承插管施工方法_第3页
3/11

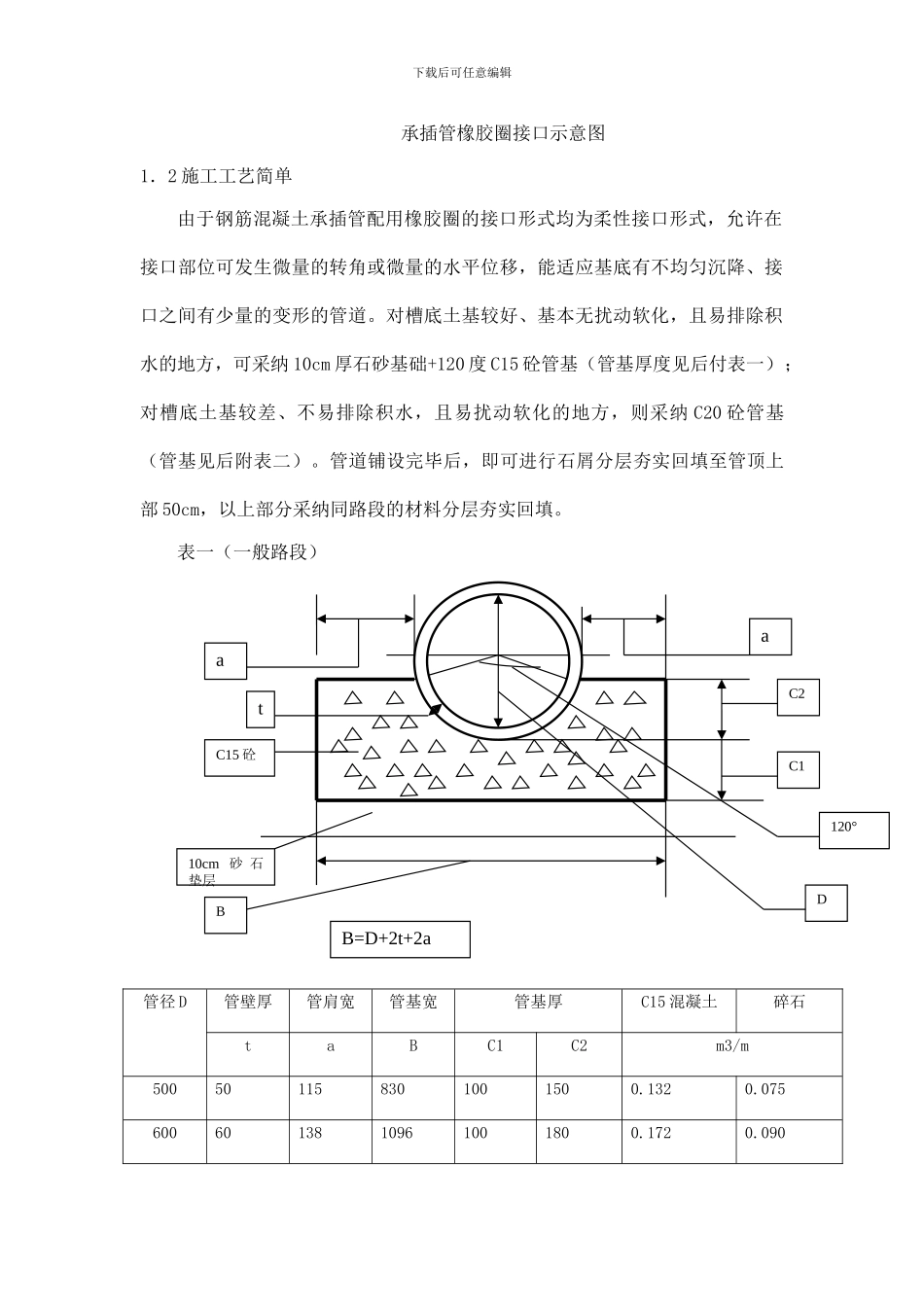

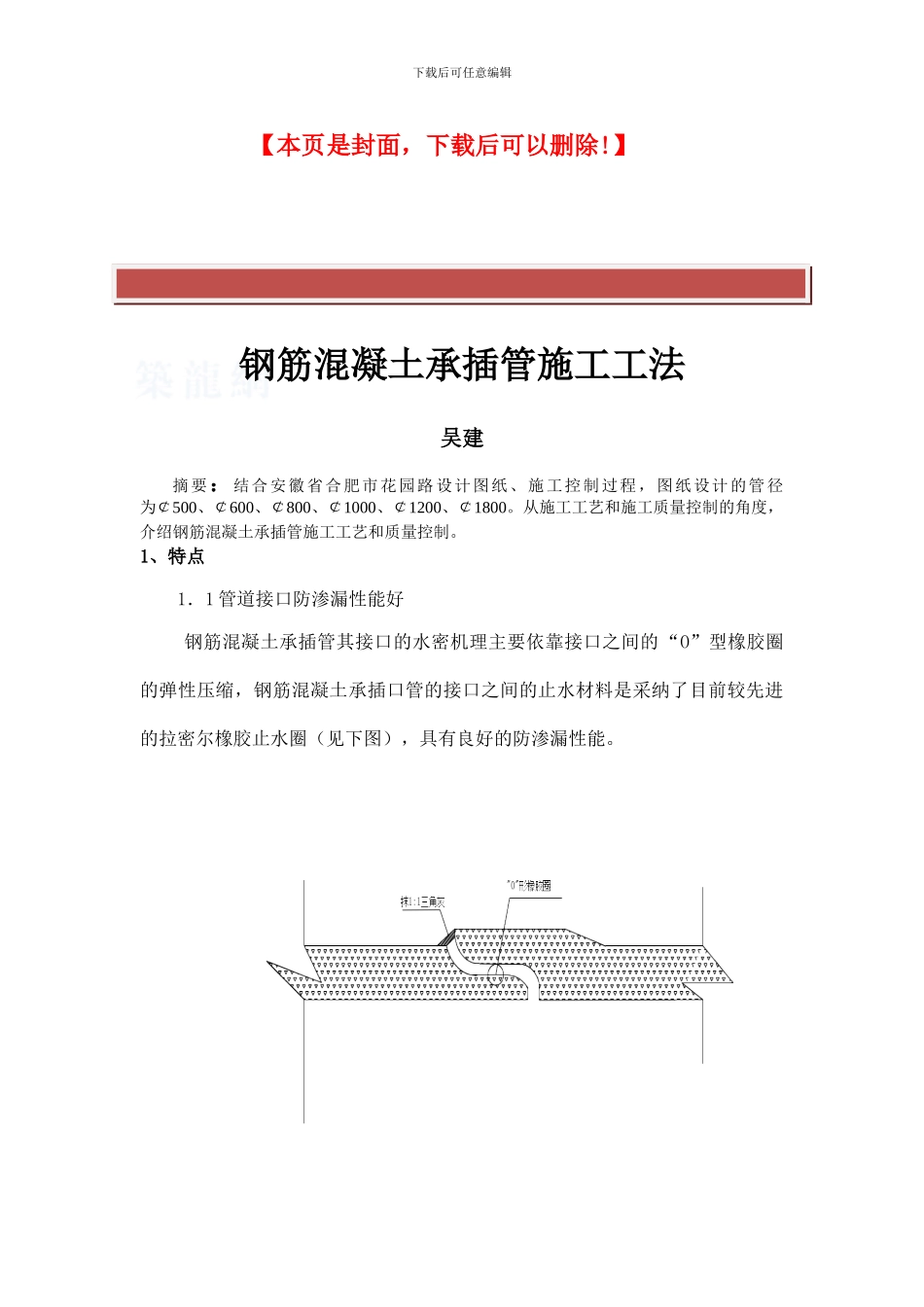

下载后可任意编辑 精品文档下载 最新资料,word 文档,可以自由编辑!!下载后可任意编辑【本页是封面,下载后可以删除!】钢筋混凝土承插管施工工法吴建摘要:结合安徽省合肥市花园路 设计图纸、施工控制过程,图纸设计的管径为¢500、¢600、¢800、¢1000、¢1200、¢1800。从施工工艺和施工质量控制的角度,介绍钢筋混凝土承插管施工工艺和质量控制。1、特点 1.1 管道接口防渗漏性能好钢筋混凝土承插管其接口的水密机理主要依靠接口之间的“O”型橡胶圈的弹性压缩,钢筋混凝土承插口管的接口之间的止水材料是采纳了目前较先进的拉密尔橡胶止水圈(见下图),具有良好的防渗漏性能。下载后可任意编辑 承插管橡胶圈接口示意图1.2 施工工艺简单由于钢筋混凝土承插管配用橡胶圈的接口形式均为柔性接口形式,允许在接口部位可发生微量的转角或微量的水平位移,能适应基底有不均匀沉降、接口之间有少量的变形的管道。对槽底土基较好、基本无扰动软化,且易排除积水的地方,可采纳 10cm 厚石砂基础+120 度 C15 砼管基(管基厚度见后付表一);对槽底土基较差、不易排除积水,且易扰动软化的地方,则采纳 C20 砼管基(管基见后附表二)。管道铺设完毕后,即可进行石屑分层夯实回填至管顶上部 50cm,以上部分采纳同路段的材料分层夯实回填。表一(一般路段)管径 D管壁厚管肩宽管基宽管基厚C15 混凝土碎石taBC1C2m3/m500501158301001500.1320.0756006013810961001800.1720.090C15 砼10cm 砂 石垫层C2C1aat120°B=D+2t+2aBD下载后可任意编辑8008018413281002400.2910.120100010023016601503000.4540.150120012027619921803600.6540.180180018041529902705401.4750.27表二(槽底土基较差路段)管径 D管壁厚管肩宽管基宽管基厚C15 砼碎石1 号钢筋2 号钢筋taBC1C2m3/m500501158301001500.1320.2299¢85¢66006013810961001800.1720.269¢85¢68008018413281002400.2910.30211¢65¢6100010023016601503000.4540.35513¢85¢6120012027619921803600.6540.4116¢125¢8C15 混凝土20cm 碎石垫层C2C1aat120°B=D+2t+2aBD2 号钢筋1 号钢筋20cm 宽下载后可任意编辑180018041529902705401.4750.5820¢125¢8、1.3 施工速度快由于施工工艺的简化及以柔性接口替代刚性接口,从而在管道施工中减少了基础及管端接口水泥砂浆的操作、养护等时间。2、适用范围2.1 本工法适用于市政工程及其他工程中,各种类型开槽埋管的雨污水管道施工...
