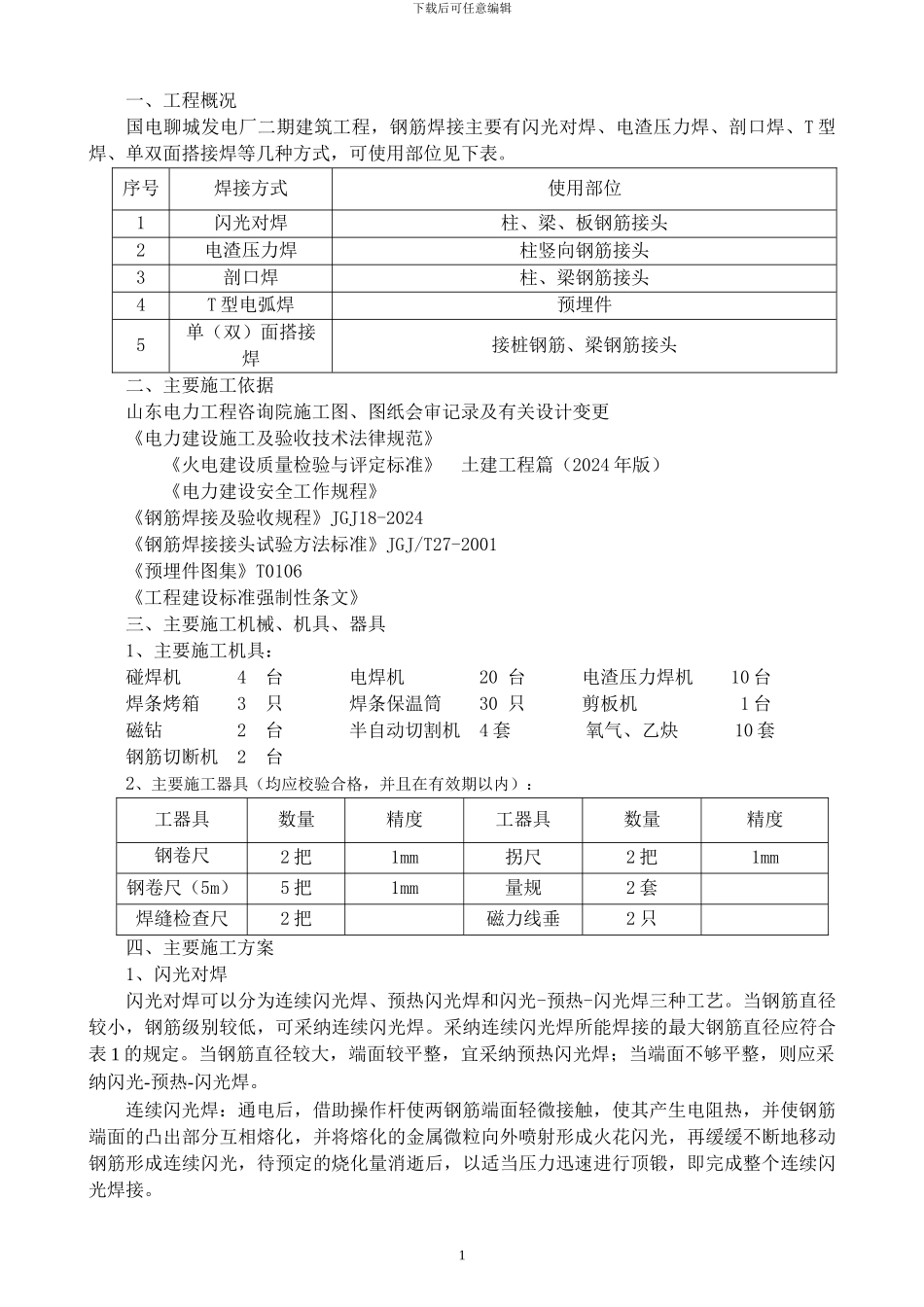

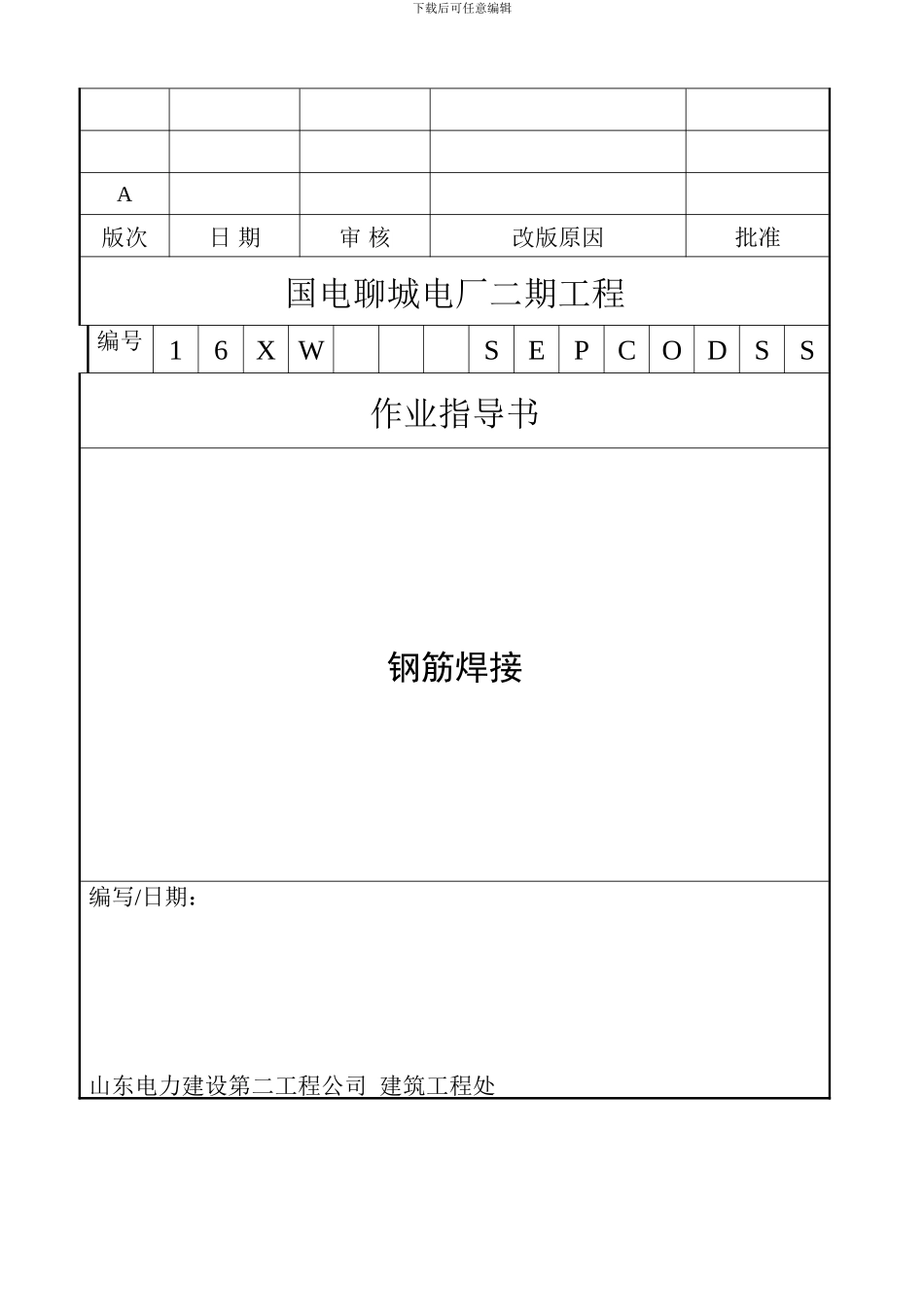

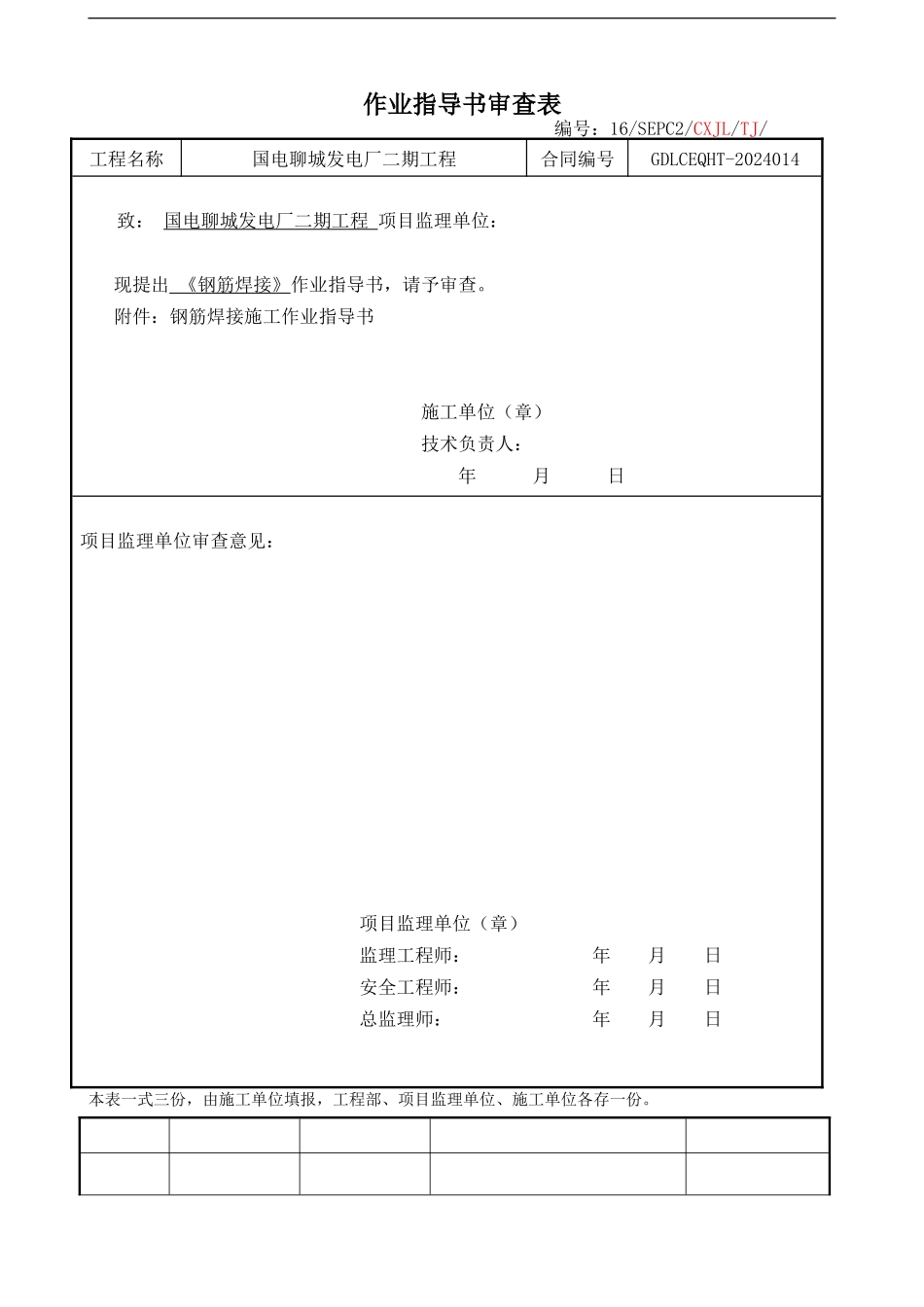

作业指导书审查表编号：16/SEPC2/CXJL/TJ/工程名称国电聊城发电厂二期工程合同编号GDLCEQHT-2024014致： 国电聊城发电厂二期工程 项目监理单位：现提出 《钢筋焊接》作业指导书，请予审查。附件：钢筋焊接施工作业指导书 施工单位（章） 技术负责人： 年 月 日项目监理单位审查意见：项目监理单位（章）监理工程师： 年 月 日安全工程师： 年 月 日总监理师： 年 月 日本表一式三份，由施工单位填报，工程部、项目监理单位、施工单位各存一份。下载后可任意编辑A版次日 期审 核改版原因批准国电聊城电厂二期工程编号16X WSEPCODSS作业指导书钢筋焊接编写/日期：山东电力建设第二工程公司 建筑工程处下载后可任意编辑一、工程概况国电聊城发电厂二期建筑工程，钢筋焊接主要有闪光对焊、电渣压力焊、剖口焊、T 型焊、单双面搭接焊等几种方式，可使用部位见下表。序号焊接方式使用部位1闪光对焊柱、梁、板钢筋接头2电渣压力焊柱竖向钢筋接头3剖口焊柱、梁钢筋接头4T 型电弧焊预埋件5单（双）面搭接焊接桩钢筋、梁钢筋接头二、主要施工依据山东电力工程咨询院施工图、图纸会审记录及有关设计变更《电力建设施工及验收技术法律规范》 《火电建设质量检验与评定标准》 土建工程篇（2024 年版） 《电力建设安全工作规程》《钢筋焊接及验收规程》JGJ18-2024《钢筋焊接接头试验方法标准》JGJ/T27-2001《预埋件图集》T0106《工程建设标准强制性条文》三、主要施工机械、机具、器具1、主要施工机具：碰焊机 4 台 电焊机 20 台 电渣压力焊机 10 台焊条烤箱 3 只 焊条保温筒 30 只 剪板机 1 台磁钻 2 台 半自动切割机 4 套 氧气、乙炔 10 套钢筋切断机 2 台2、主要施工器具（均应校验合格，并且在有效期以内）：工器具数量精度工器具数量精度钢卷尺（50m）2 把1mm拐尺2 把1mm钢卷尺（5m）5 把1mm量规2 套焊缝检查尺2 把磁力线垂2 只四、主要施工方案1、闪光对焊闪光对焊可以分为连续闪光焊、预热闪光焊和闪光-预热-闪光焊三种工艺。当钢筋直径较小，钢筋级别较低，可采纳连续闪光焊。采纳连续闪光焊所能焊接的最大钢筋直径应符合表 1 的规定。当钢筋直径较大，端面较平整，宜采纳预热闪光焊；当端面不够平整，则应采纳闪光-预热-闪光焊。连续闪光焊：通电后，借助操作杆使两钢筋端面轻微接触，使其产生电阻热，并使钢筋端面的凸出部分互相熔化，并将熔化的金属微粒向外喷射形成火花闪光，再缓缓不...
