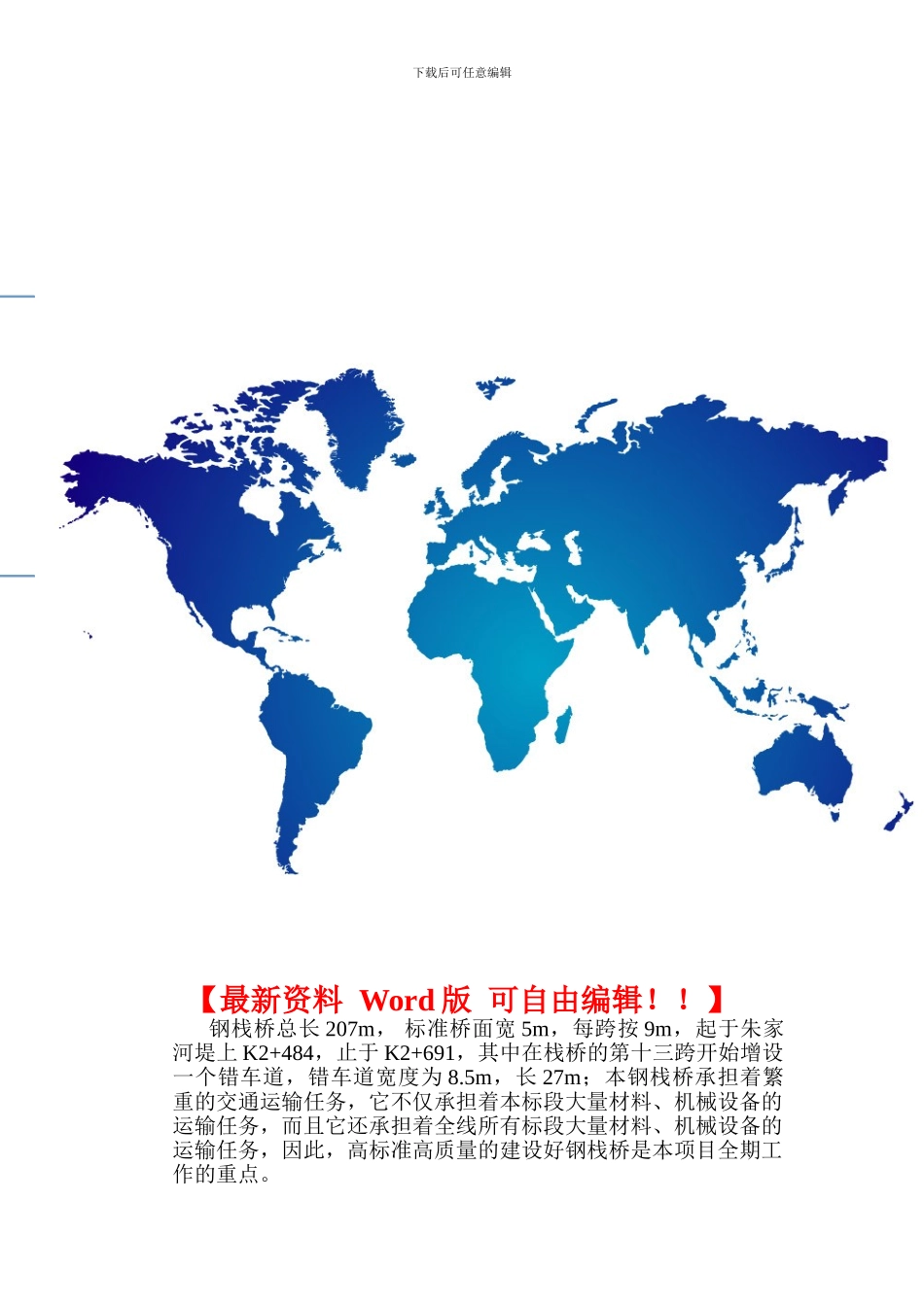

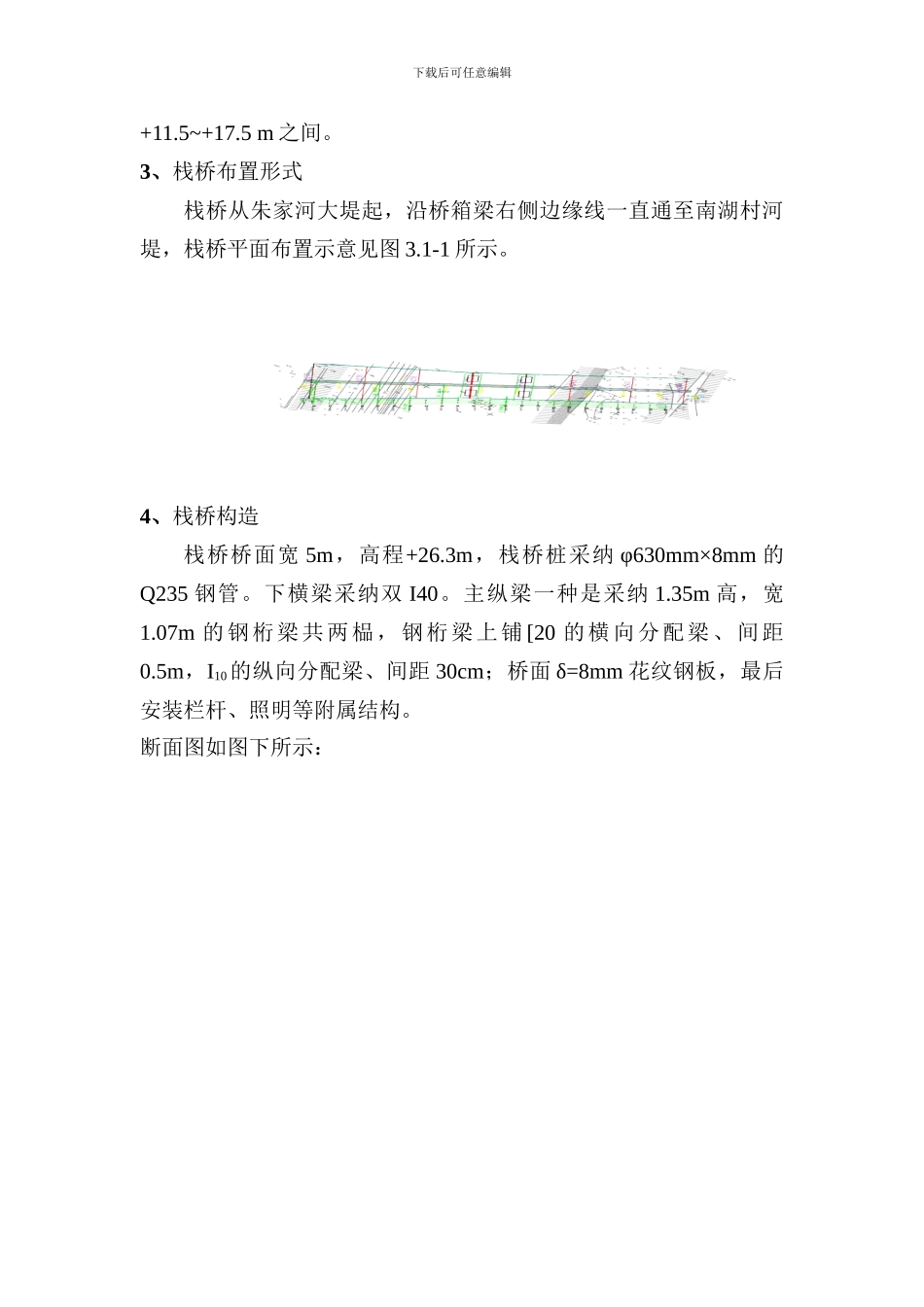

下载后可任意编辑 钢栈桥总长 207m, 标准桥面宽 5m,每跨按 9m,起于朱家河堤上 K2+484,止于 K2+691,其中在栈桥的第十三跨开始增设一个错车道,错车道宽度为 8.5m,长 27m;本钢栈桥承担着繁重的交通运输任务,它不仅承担着本标段大量材料、机械设备的运输任务,而且它还承担着全线所有标段大量材料、机械设备的运输任务,因此,高标准高质量的建设好钢栈桥是本项目全期工作的重点。精品 word 文档可以编辑(本页是封面)【最新资料 Word 版 可自由编辑!!】下载后可任意编辑本钢栈桥中心线与立交桥箱梁边缘线平行,栈桥两侧设栏杆,上部结构采纳型钢结构,栈桥上部结构 2 榀钢桁梁拼装而成,其上铺设横、纵分配型钢及桥面板,下横梁采纳双工字钢 I40,桥墩采纳桩基排架,栈桥基础为直径 Φ630、壁厚 8mm 的钢管桩,桩长根据河床、承载力变化而变化, 水中 9 排桩桩间设 φ273mm×5mm 的联系杆,陆上桩桩间用[14 剪刀撑联系。为了考虑温度效应对钢栈桥的影响,在第十五排桩处设置一道温度缝,缝宽为 6cm,温度缝处栈桥所有钢构件均需断开,钢桁梁交界处采纳双排桩。其中朱家河断面图如下 栈桥的设计1、栈桥使用要求:(1)栈桥承载力应满足:500k N履带吊在桥面行走及起吊 20t 要求、450kN 混凝土罐车行驶要求;(2)栈桥的调头平台宽度设置应满足车辆掉头的要求;(3)栈桥的平面位置不得阻碍钻孔桩施工、钢吊(套)箱及承台施工,能够满足整个施工期间全线通行的要求;(4)栈桥跨度、平面位置及高程应满足洪水和通航的要求。2、栈桥施工区域划分 (1)浅滩区栈桥 0#~7#墩及 17#~23#墩之间,全长约 126m,为栈桥浅滩区。河床高程在+17.5~+23.5 m 之间。(2)浅水区栈桥 8#~17#墩之间,全长约 81m,为栈桥浅滩区。河床高程在下载后可任意编辑+11.5~+17.5 m 之间。3、栈桥布置形式栈桥从朱家河大堤起,沿桥箱梁右侧边缘线一直通至南湖村河堤,栈桥平面布置示意见图 3.1-1 所示。4、栈桥构造栈桥桥面宽 5m,高程+26.3m,栈桥桩采纳 φ630mm×8mm 的Q235 钢管。下横梁采纳双 I40。主纵梁一种是采纳 1.35m 高,宽1.07m 的钢桁梁共两榀,钢桁梁上铺 [20 的横向分配梁、间距0.5m,I10的纵向分配梁、间距 30cm;桥面 δ=8mm 花纹钢板,最后安装栏杆、照明等附属结构。断面图如图下所示:下载后可任意编辑 栈桥断面结构图(单位:mm)5、栈桥温度伸缩缝设置为适应栈桥钢构件温度变化, 在钢栈...
