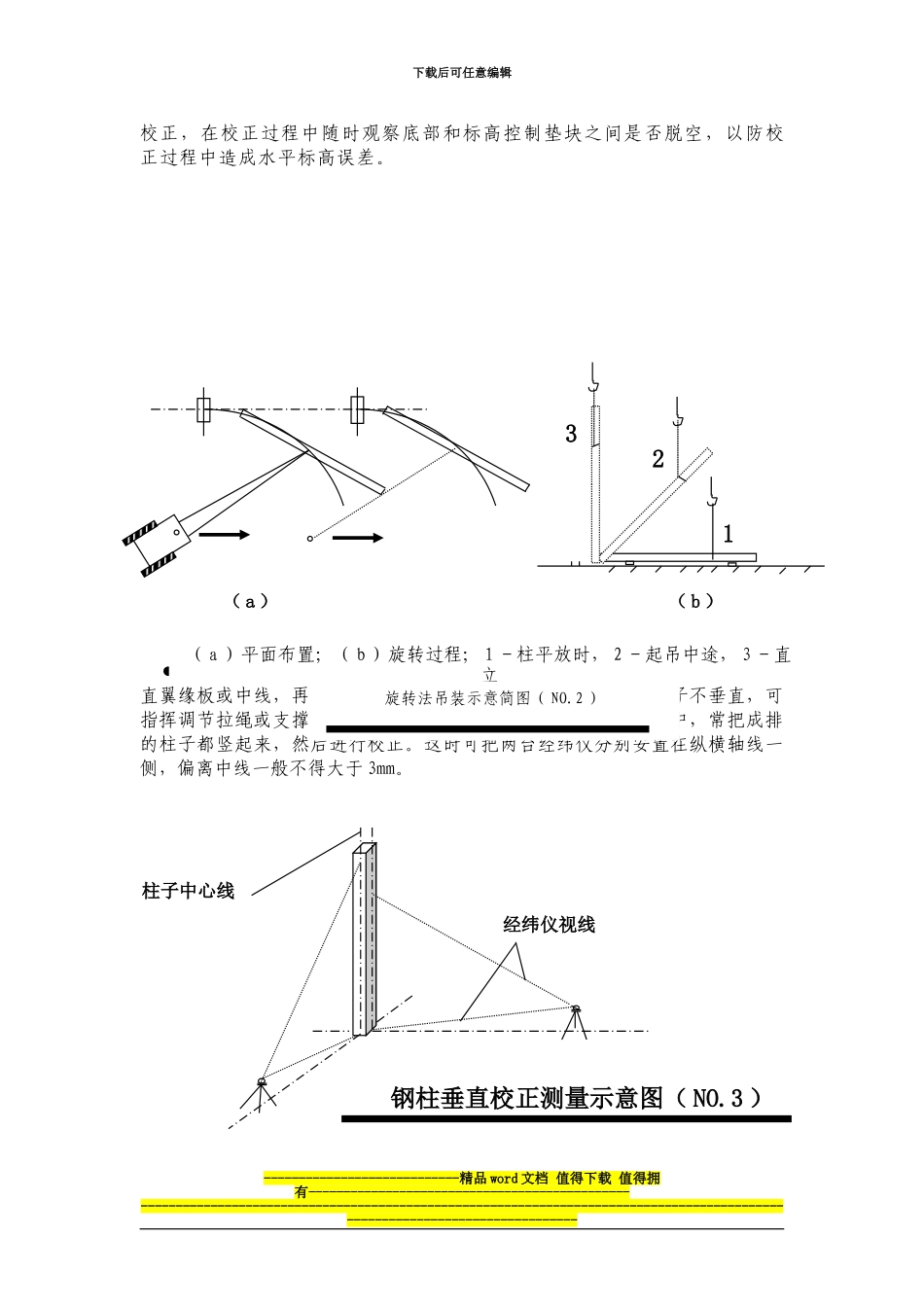

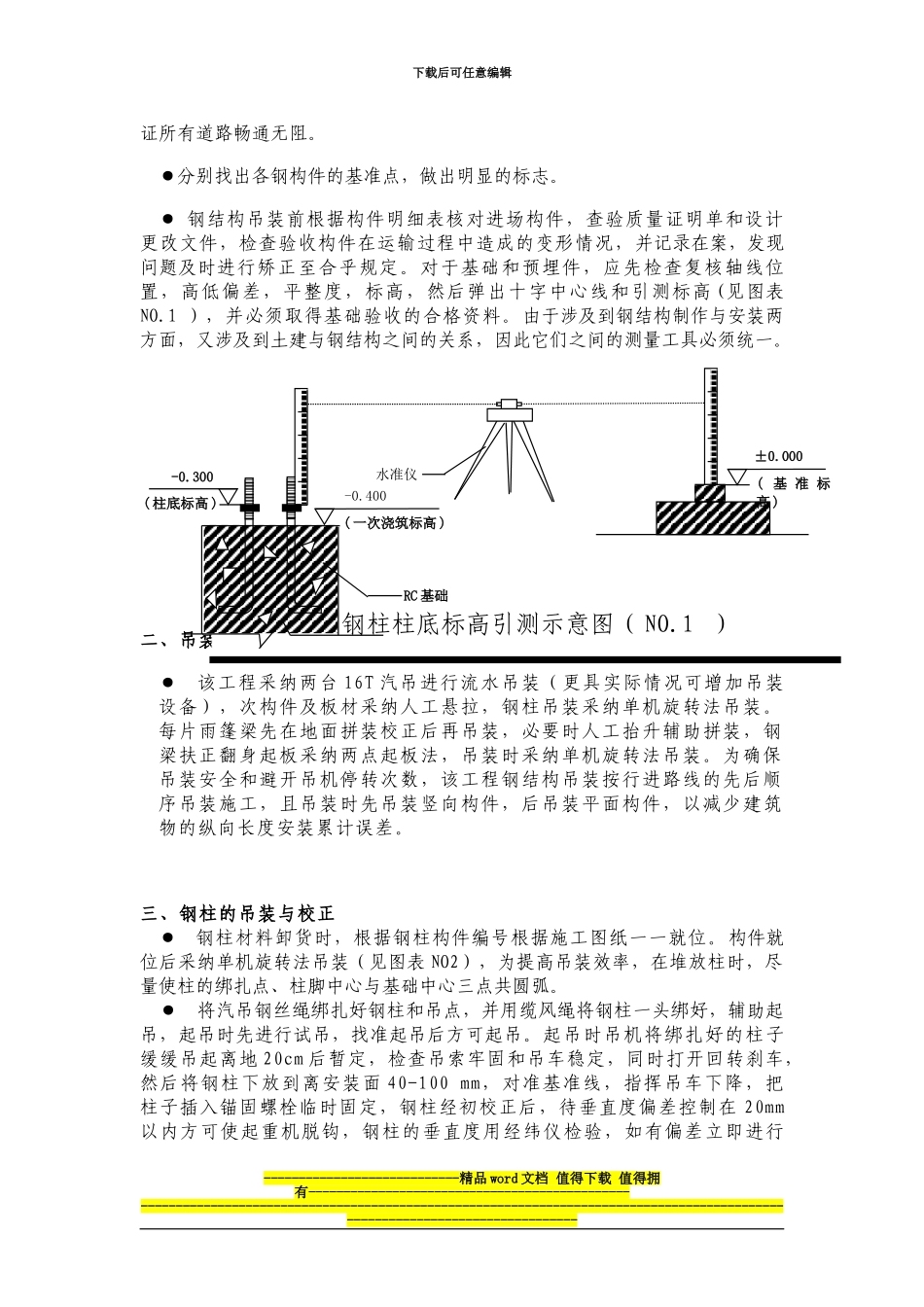

下载后可任意编辑本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】钢结构吊装施工一、吊装准备工作 ● 对本工程所有基础锚栓进行全部复测，并做好原始记录，确保所有基础锚栓各项数据符合设计要求和有关施工法律规范的要求。同时将所有基础锚栓进行清理，打油，复核标高，安装螺栓全部到位。对所有整体轴线和柱间尺寸进行复核。●根据现场道路和材料堆放情况，设置吊装行进路线，并清理行进路线，保----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑证所有道路畅通无阻。●分别找出各钢构件的基准点，做出明显的标志。● 钢结构吊装前根据构件明细表核对进场构件，查验质量证明单和设计更改文件，检查验收构件在运输过程中造成的变形情况，并记录在案，发现问题及时进行矫正至合乎规定。对于基础和预埋件，应先检查复核轴线位置，高低偏差，平整度，标高，然后弹出十字中心线和引测标高 (见图表NO.1 ），并必须取得基础验收的合格资料。由于涉及到钢结构制作与安装两方面，又涉及到土建与钢结构之间的关系，因此它们之间的测量工具必须统一。二、吊装方法● 该工程采纳两台 16T 汽吊进行流水吊装（更具实际情况可增加吊装设备），次构件及板材采纳人工悬拉，钢柱吊装采纳单机旋转法吊装。每片雨篷梁先在地面拼装校正后再吊装，必要时人工抬升辅助拼装，钢梁扶正翻身起板采纳两点起板法，吊装时采纳单机旋转法吊装。为确保吊装安全和避开吊机停转次数，该工程钢结构吊装按行进路线的先后顺序吊装施工，且吊装时先吊装竖向构件，后吊装平面构件，以减少建筑物的纵向长度安装累计误差。三、钢柱的吊装与校正 ● 钢柱材料卸货时，根据钢柱构件编号根据施工图纸一一就位。构件就位后采纳单机旋转法吊装（见图表 NO2），为提高吊装效率，在堆放柱时，尽量使柱的绑扎点、柱脚中心与基础中心三点共圆弧。 ● 将汽吊钢丝绳绑扎好钢柱和吊点，并用缆风绳将钢柱一头绑好，辅助起吊，起吊时先进行试吊，找准起吊后方可起吊。起吊时吊机将绑扎好的柱子缓缓吊起离地 20cm 后暂定，检查吊索牢固和吊车稳定，同时打开回转刹车，然后将钢柱下放到离安装面 40-100 mm，...
