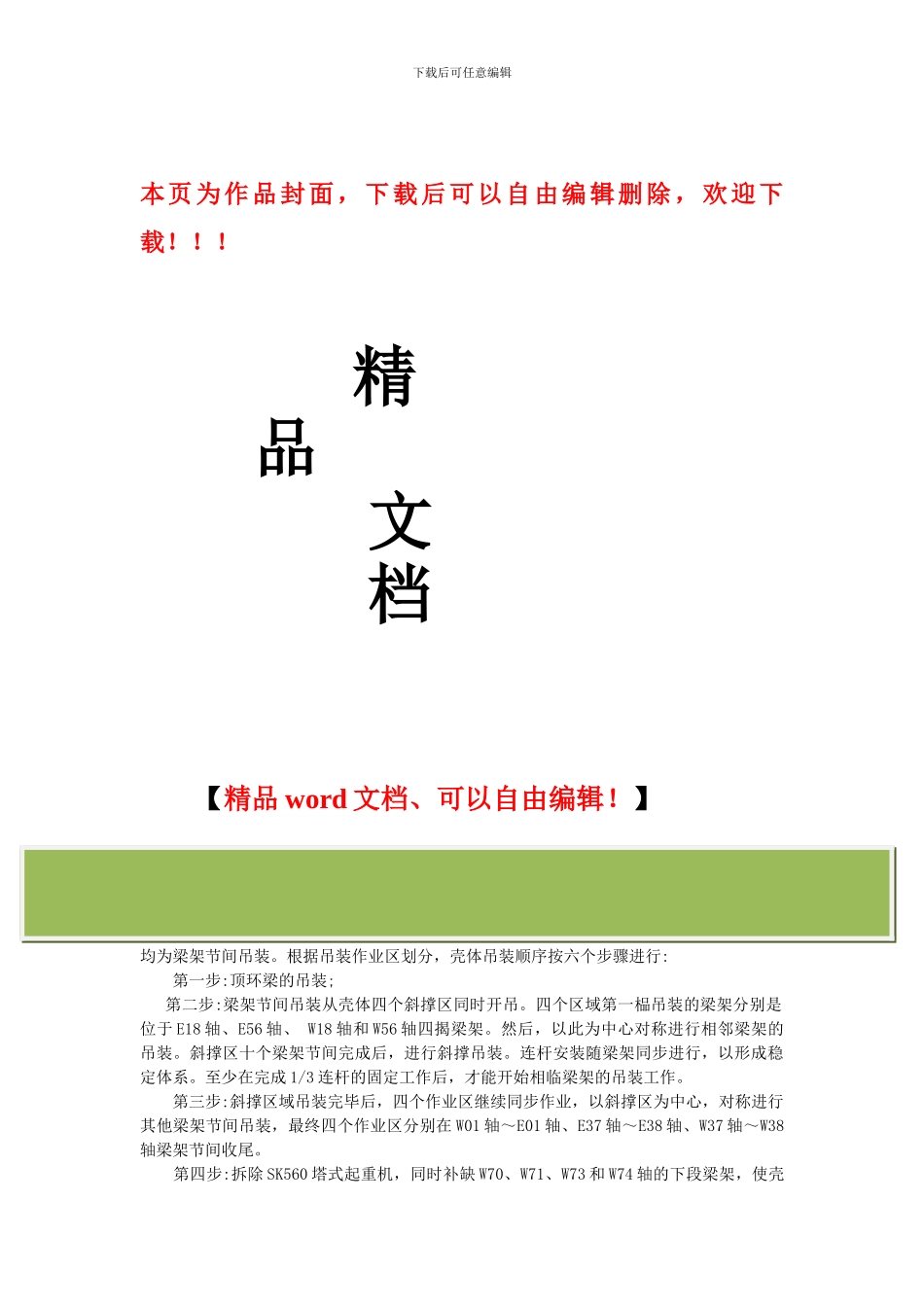

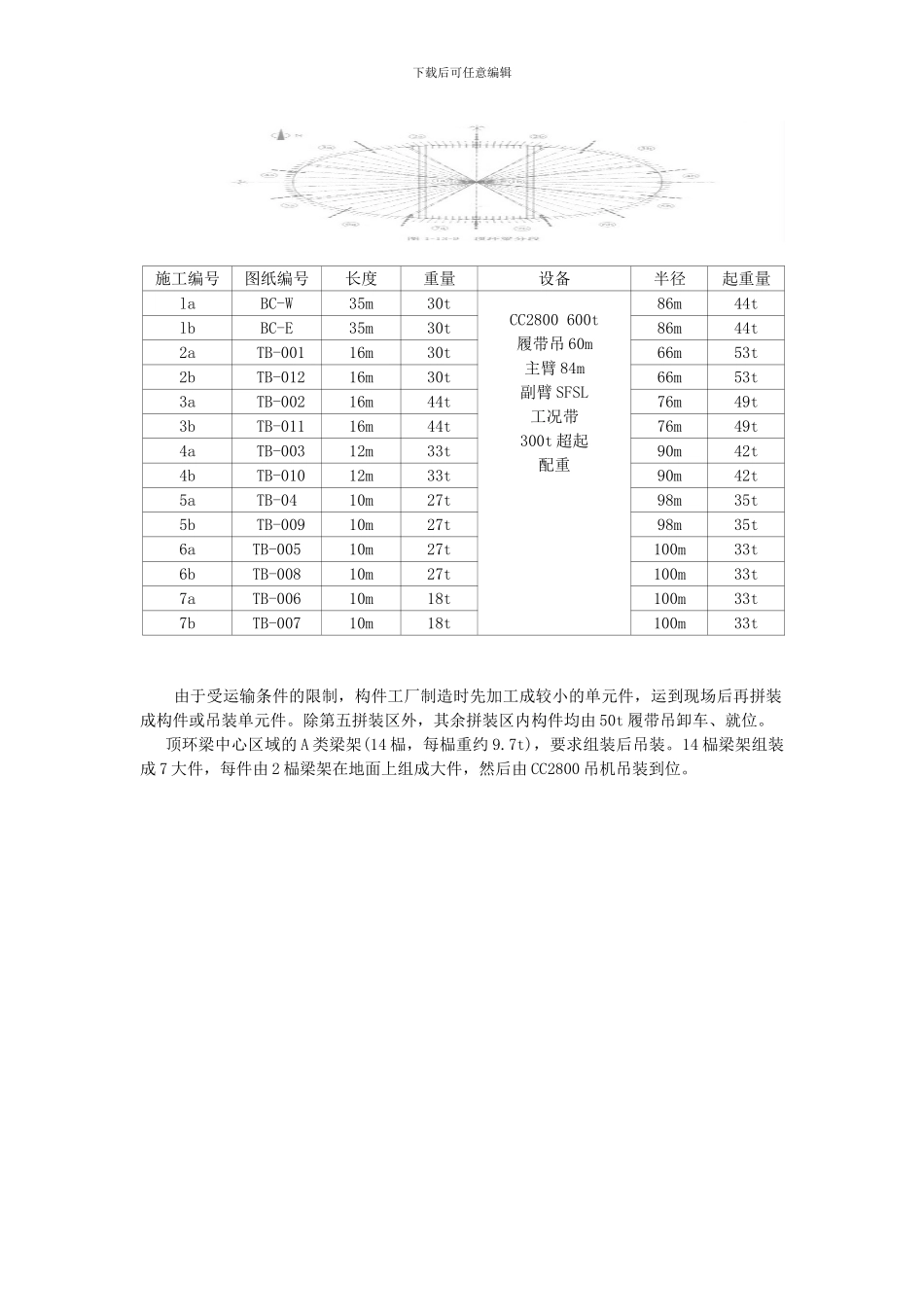

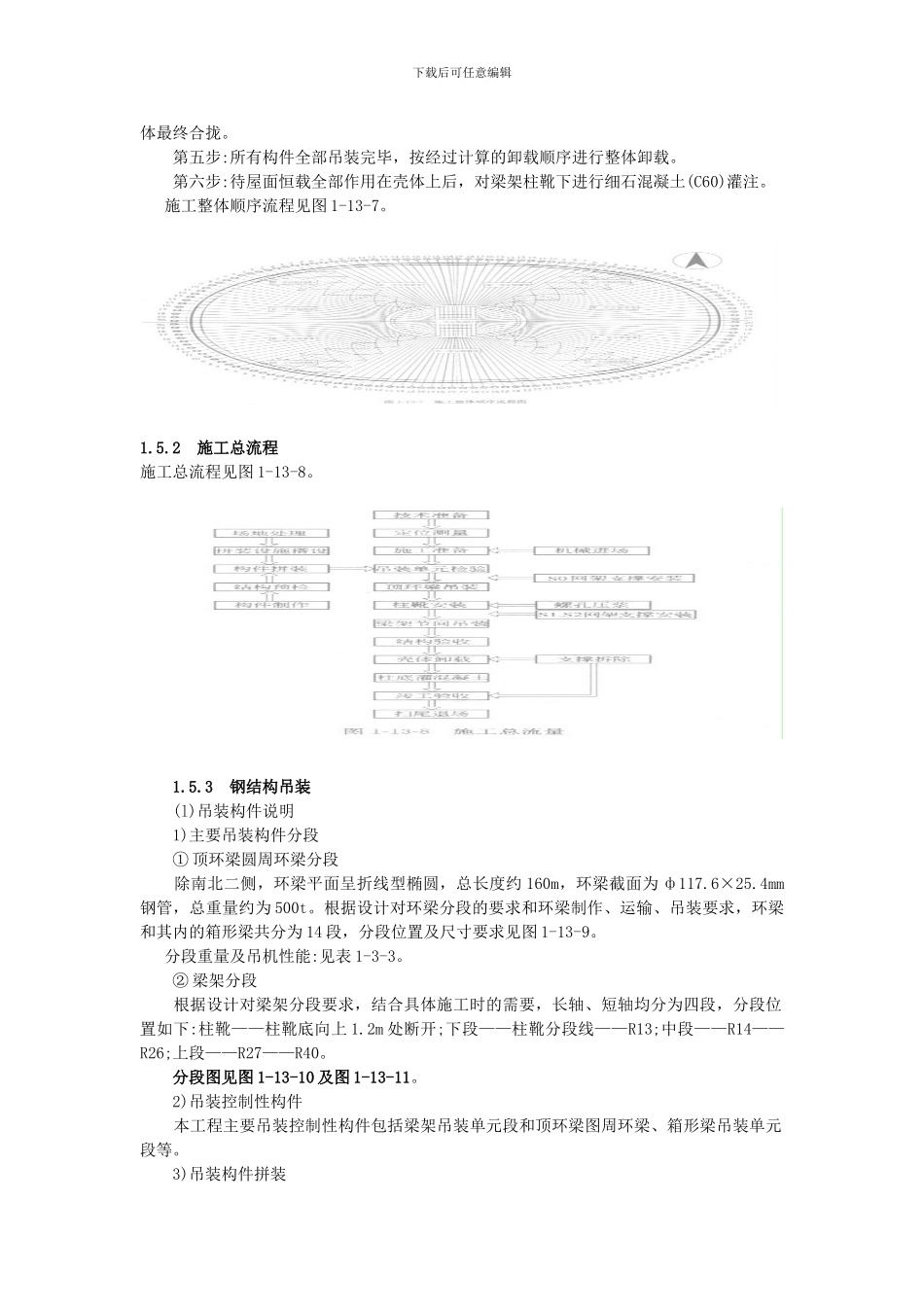

下载后可任意编辑本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】1.5 施工工艺及施工方法 1.5.1 施工总流水 吊装作业区共划分为五个作业区，除第一吊装区为顶环梁吊装;其他四个作业区的吊装均为梁架节间吊装。根据吊装作业区划分，壳体吊装顺序按六个步骤进行: 第一步:顶环梁的吊装; 第二步:梁架节间吊装从壳体四个斜撑区同时开吊。四个区域第一榀吊装的梁架分别是位于 E18 轴、E56 轴、 W18 轴和 W56 轴四揭梁架。然后，以此为中心对称进行相邻梁架的吊装。斜撑区十个梁架节间完成后，进行斜撑吊装。连杆安装随梁架同步进行，以形成稳定体系。至少在完成 1/3 连杆的固定工作后，才能开始相临梁架的吊装工作。 第三步:斜撑区域吊装完毕后，四个作业区继续同步作业，以斜撑区为中心，对称进行其他梁架节间吊装，最终四个作业区分别在 W01 轴～E01 轴、E37 轴～E38 轴、W37 轴～W38轴梁架节间收尾。 第四步:拆除 SK560 塔式起重机，同时补缺 W70、W71、W73 和 W74 轴的下段梁架，使壳下载后可任意编辑体最终合拢。 第五步:所有构件全部吊装完毕，按经过计算的卸载顺序进行整体卸载。 第六步:待屋面恒载全部作用在壳体上后，对梁架柱靴下进行细石混凝土(C60)灌注。 施工整体顺序流程见图 1-13-7。1.5.2 施工总流程施工总流程见图 1-13-8。 1.5.3 钢结构吊装 (l)吊装构件说明 1)主要吊装构件分段 ① 顶环梁圆周环梁分段 除南北二侧，环梁平面呈折线型椭圆，总长度约 160m，环梁截面为 ф117.6×25.4mm钢管，总重量约为 500t。根据设计对环梁分段的要求和环梁制作、运输、吊装要求，环梁和其内的箱形梁共分为 14 段，分段位置及尺寸要求见图 1-13-9。 分段重量及吊机性能:见表 1-3-3。 ② 梁架分段 根据设计对梁架分段要求，结合具体施工时的需要，长轴、短轴均分为四段，分段位置如下:柱靴——柱靴底向上 1.2m 处断开;下段——柱靴分段线——R13;中段——R14——R26;上段——R27——R40。 分段图见图 1-13-10 及图 1-13-11。 2)吊装控制性构件 本工程主要吊装控制性构件包括梁架吊装单元段和顶环梁图周环梁、箱形梁吊装单元段等。 3)吊装构件拼装下载后可任意编辑施工编号图纸编号长度重量设备半径起重量laBC-W35m30tCC2800 600t履带吊 60m主臂 84m副臂 SFSL工况带300t 超起配重86m44tlbBC-E35m30t86m44t2a TB-00116m...
