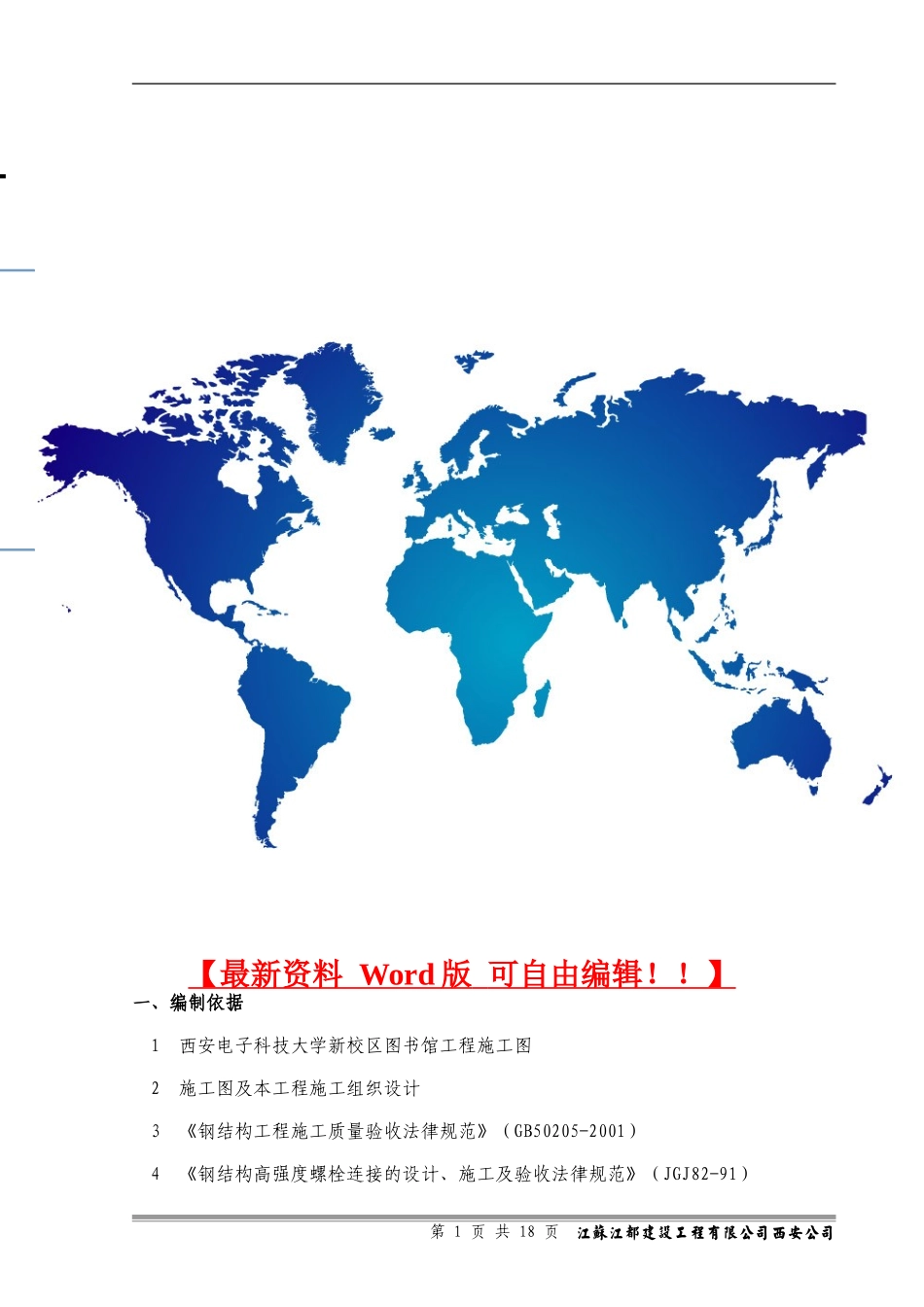

一、编制依据1 西安电子科技大学新校区图书馆工程施工图2 施工图及本工程施工组织设计3 《钢结构工程施工质量验收法律规范》（GB50205-2001）4 《钢结构高强度螺栓连接的设计、施工及验收法律规范》（JGJ82-91）第 1 页 共 18 页 江苏江都建设工程有限公司西安公司精品 word 文档可以编辑（本页是封面） 【最新资料 Word 版 可自由编辑！！】 下载后可任意编辑5 《 钢 结 构 用 高 强 度 大 六 角 头 螺 栓 、 大 六 角 头 螺 母 、 垫 圈 与 技 术 条 件 》（GB/T1228-1231-91）6 《建筑钢结构焊接规程》（JGJ81-91）7 《钢结构防腐涂装工艺标准》（508-1996）二、工程概况 本工程为西安电子科技大学新校区公共教学楼群（图书馆）工程，西临西万路，位于西安电子科技大学新校区内，全长 180m，总宽 72m，总建筑面积 44575m2，地上 4层，局部地下 1 层；地下室为全现浇剪力墙结构，基础为 600mm 后整板基础，埋深-8.85m；地上为混凝土框架结构，基础为条型基础，埋深 -4.30m；建筑总高度为25.95m，室内地面设计标高±0.000 相当于绝对标高 422.8m，，抗震等级为二级。钢架主要采纳 Q235b 钢材，手工焊接 Q235 钢材采纳 4301-E4312 系列焊条，Q345 钢材之间采纳 E5001-E5012 系列焊条，高强螺栓为 10.9 级螺栓。三、钢结构手工电弧焊焊接1 施工准备 1.1 材料及主要机具： 1.1.1 电焊条：其型号按设计要求选用，必须有质量证明书。按要求施焊前经过烘焙。严禁使用药皮脱落、焊芯生锈的焊条。焊接 Q235 钢时宜选用 E43 系列碳钢结构焊条；本工程采纳的是 Q235 与 Q235 钢间焊接。 1.1.2 引弧板：用坡口连接时需用弧板，弧板材质和坡口型式应与焊件相同。 1.1.3 主要机具：电焊机（交、直流）、焊把线、焊钳、面罩、小锤、焊条烘箱、焊条保温桶、钢丝刷、石棉布、测温计等。 1.2 作业条件 1.2.1 熟悉图纸，做焊接工艺技术交底。 1.2.2 施焊前应检查焊工合格证有效期限，应证明焊工所能承担的焊接工作。1.2.3 现场供电应符合焊接用电要求。第 2 页 共 18 页 江苏江都建设工程有限公司西安公司下载后可任意编辑2 施工方法 2.1 工艺流程作业准备→电弧焊接 (平焊、立焊、横焊、仰焊)→焊缝检查 2.2 钢结构电弧焊接： 2.2.1 平焊 2.2.1.1 选择合适的焊接工艺，焊条直径，焊接电流，焊接速度，焊接电弧长度等，通过焊接工艺试验验证。 2...
