钢结构手工电弧焊施工工艺VIP免费

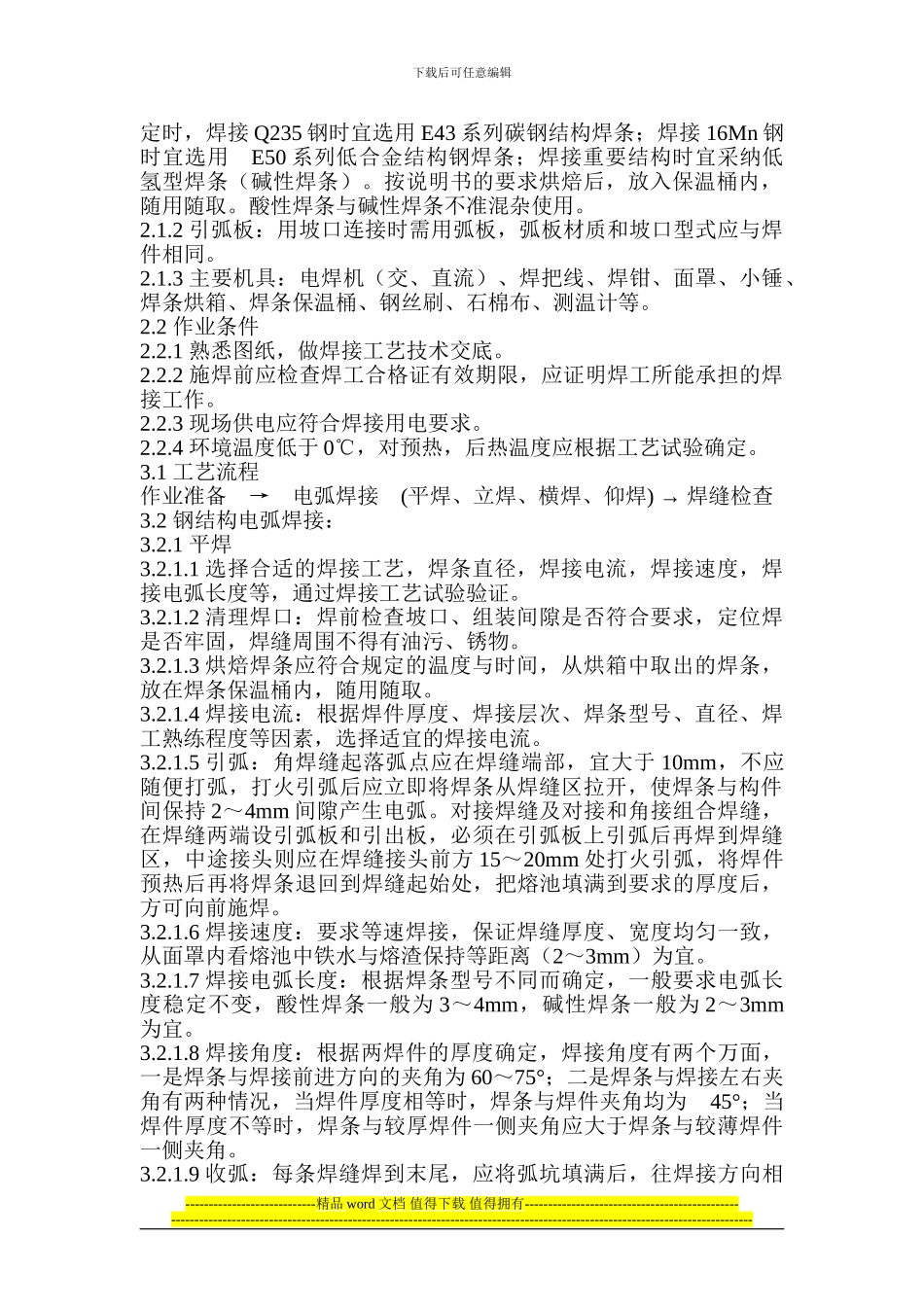

下载后可任意编辑 钢结构手工电弧焊施工工艺 本工艺标准适用于一般工业与民用建筑工程中钢结构制作与安装手工电弧焊焊接工程。 2.1 材料及主要机具： 2.1.1 电焊条：其型号按设计要求选用，必须有质量证明书。按要求施焊前经过烘焙。严禁使用药皮脱落、焊芯生锈的焊条。设计无规----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------精品 word 文档可以编辑（本页是封面）【最新资料 Word 版 可自由编辑！！】下载后可任意编辑定时，焊接 Q235 钢时宜选用 E43 系列碳钢结构焊条；焊接 16Mn 钢时宜选用 E50 系列低合金结构钢焊条；焊接重要结构时宜采纳低氢型焊条（碱性焊条）。按说明书的要求烘焙后，放入保温桶内，随用随取。酸性焊条与碱性焊条不准混杂使用。 2.1.2 引弧板：用坡口连接时需用弧板，弧板材质和坡口型式应与焊件相同。 2.1.3 主要机具：电焊机（交、直流）、焊把线、焊钳、面罩、小锤、焊条烘箱、焊条保温桶、钢丝刷、石棉布、测温计等。 2.2 作业条件 2.2.1 熟悉图纸，做焊接工艺技术交底。 2.2.2 施焊前应检查焊工合格证有效期限，应证明焊工所能承担的焊接工作。 2.2.3 现场供电应符合焊接用电要求。 2.2.4 环境温度低于 0℃，对预热，后热温度应根据工艺试验确定。 3.1 工艺流程 作业准备 → 电弧焊接 (平焊、立焊、横焊、仰焊) → 焊缝检查 3.2 钢结构电弧焊接： 3.2.1 平焊 3.2.1.1 选择合适的焊接工艺，焊条直径，焊接电流，焊接速度，焊接电弧长度等，通过焊接工艺试验验证。 3.2.1.2 清理焊口：焊前检查坡口、组装间隙是否符合要求，定位焊是否牢固，焊缝周围不得有油污、锈物。 3.2.1.3 烘焙焊条应符合规定的温度与时间，从烘箱中取出的焊条，放在焊条保温桶内，随用随取。 3.2.1.4 焊接电流：根据焊件厚度、焊接层次、焊条型号、直径、焊工熟练程度等因素，选择适宜的焊接电流。 3.2.1.5 引弧：角焊缝起落弧点应在焊缝端部，宜大于 10mm，不应随便打弧，打火引弧后应立即将焊条从焊缝区拉开，使焊条与构件间保持 2～4mm 间隙产生电弧。对接焊缝及对接和角接组合焊缝，在焊缝两端设引弧板和引出板，必须在引弧板上引弧后再焊到焊缝区，中途接头则应在焊缝接头...
