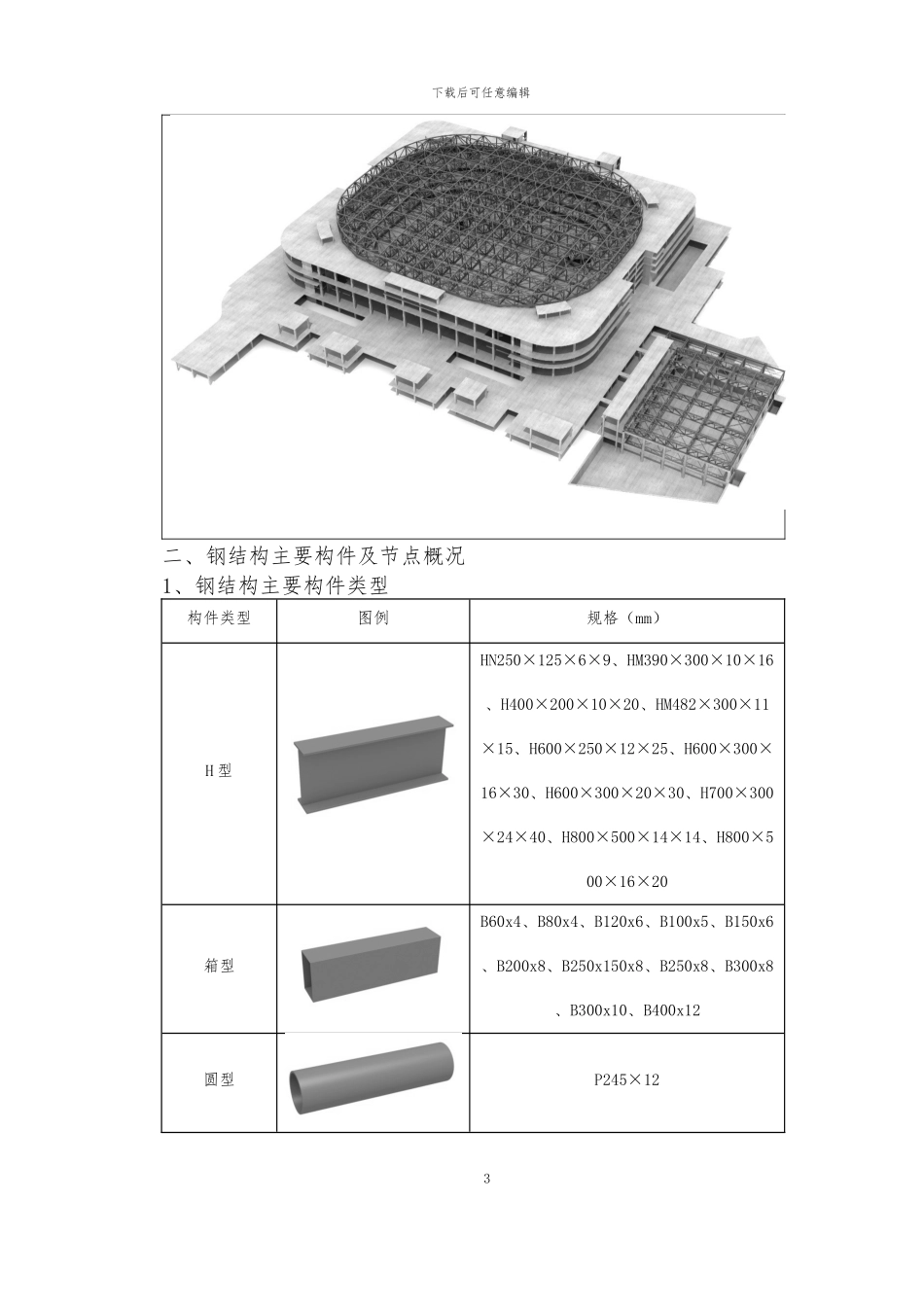

下载后可任意编辑 精品文档下载 1最新资料，word 文档，可以自由编辑！！下载后可任意编辑【本页是封面，下载后可以删除!】第七章 钢结构专项施工方案第一节 钢结构工程概况一、钢结构基本概况（1）体育馆支承大跨屋盖的 36 根柱采纳型钢混凝土柱，局部大跨梁采纳型钢混凝土梁，钢构件截面为 H 型。屋盖平面形状为圆角矩形（接近椭圆形），短跨方向跨度 109.2m，长跨方向126m，采纳双向交叉平面钢桁架结构。屋盖支承于下部型钢混凝土柱顶，桁架结构高度(上、下弦杆轴线间距离)5.77~8.717m。桁架上弦采纳方钢管，下弦和腹杆采纳 H 型钢。（2）热身馆北侧入口前厅采纳钢框架结构体系，局部楼板采纳压型钢板组合楼板。屋盖为平面形状为直角矩形，短跨方向跨度 40.5m，长跨方向 50.4m，采纳双向交叉平面钢桁架结构。屋盖支承于下部钢筋混凝土柱顶，桁架结构高度(上、下弦杆轴线间距离)2.2~3.0m。桁架杆件采纳方钢管，节点采纳相贯节点。2下载后可任意编辑二、钢结构主要构件及节点概况1、钢结构主要构件类型构件类型图例规格（mm）H 型HN250×125×6×9、HM390×300×10×16、H400×200×10×20、HM482×300×11×15、H600×250×12×25、H600×300×16×30、H600×300×20×30、H700×300×24×40、H800×500×14×14、H800×500×16×20箱型B60x4、B80x4、B120x6、B100x5、B150x6、B200x8、B250x150x8、B250x8、B300x8、B300x10、B400x12圆型P245×123下载后可任意编辑2、主要节点桁架相贯节点H 型钢柱柱脚节点H 型钢柱对接节点第二节 钢结构深化设计一、深化准备工作深化设计前，应对原设计图纸、资料和相应法律规范进行全面深化了解，将一些特别的设计内容进行探讨，并且对结构进行有效分析，将原设计图纸中存在的问题进行归纳和总结，并及时向原设计方提出，并与之配合及时解决问题。二、深化设计内容深化设计将完成细部设计和工艺设计，它是根据原设计图纸，在不改变原设计结构形式的前提下，进行优化设计，并根据优化设计作出满足钢结构制作及钢结构安装所需的施工图。三、细部设计根据设计院提供的图纸文件，进行消化和讨论，按部件分类进行细部设计。设绘结构的部件图、分段图、杆件图、机加工零件图，注明接头位置、焊接符号、坡口尺寸及制造技术要求等。4下载后可任意编辑部件图、分段图及机加工零件图交设计院审核认可。四、工艺设计根据制造方案，编制制作工艺、焊接工艺、现场拼装工艺文件，设绘工装、夹具、套模、胎...
