钢结构预埋螺栓施工方案VIP免费

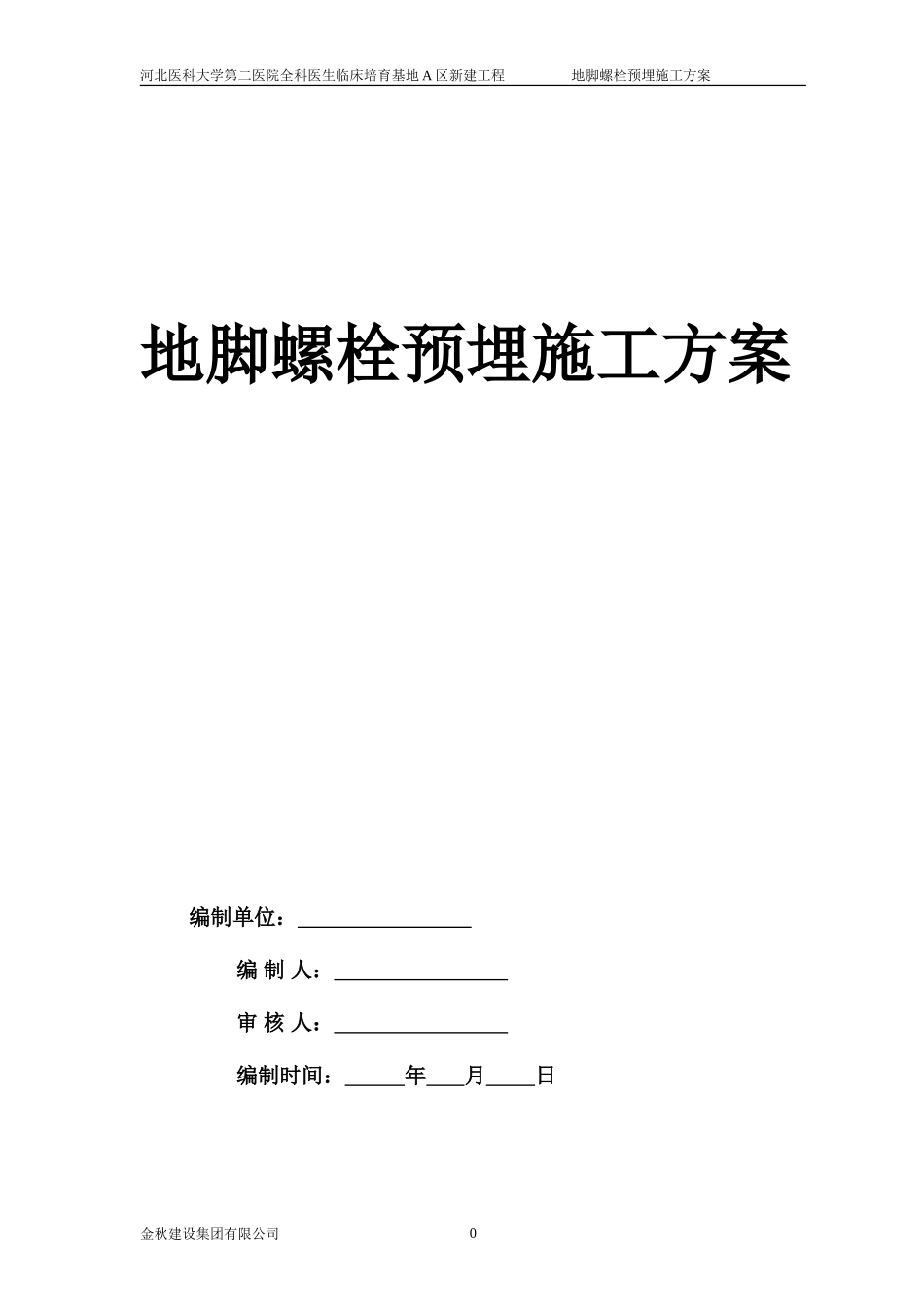

钢结构预埋螺栓施工方案_第1页
1/10

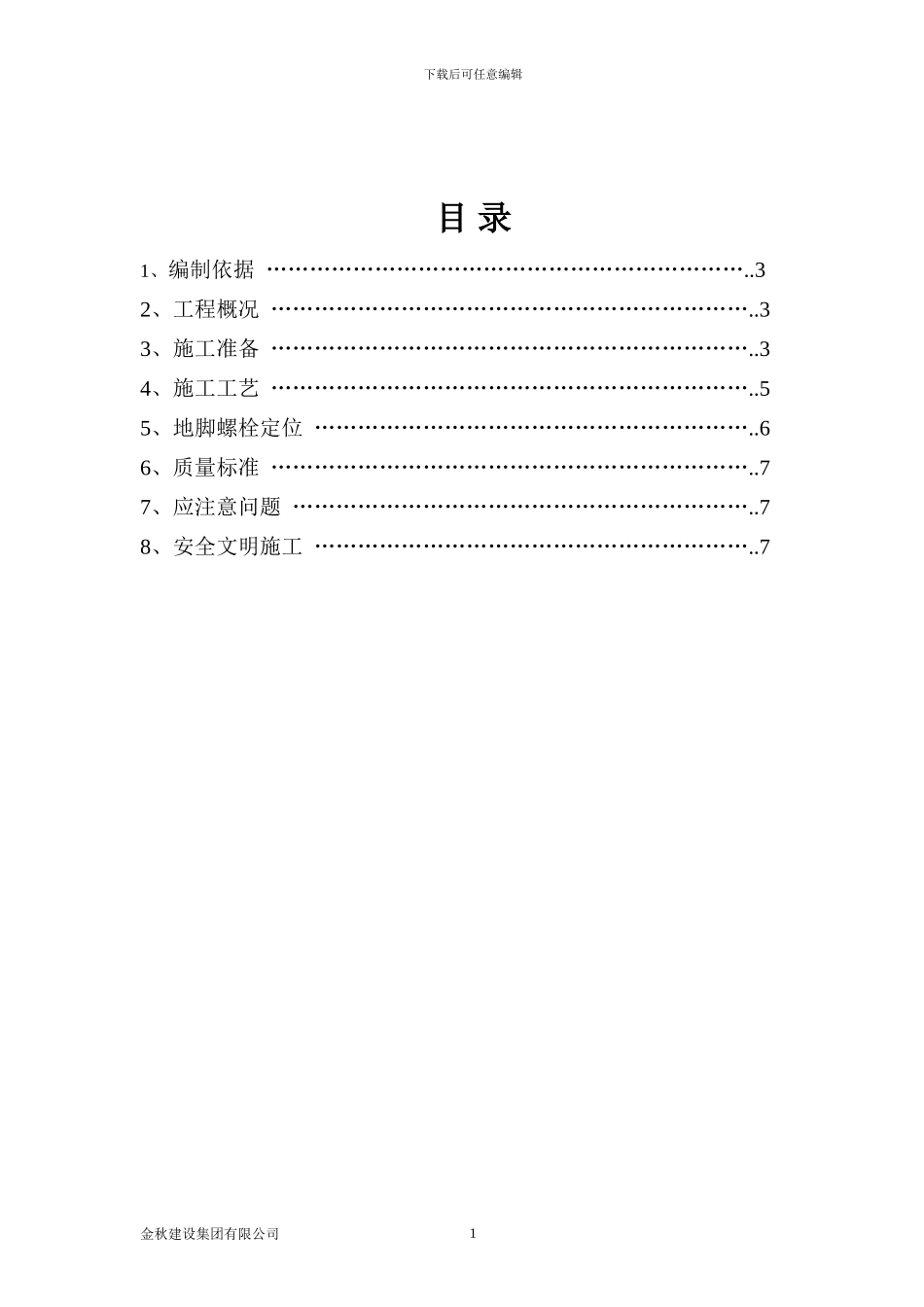

钢结构预埋螺栓施工方案_第2页
2/10

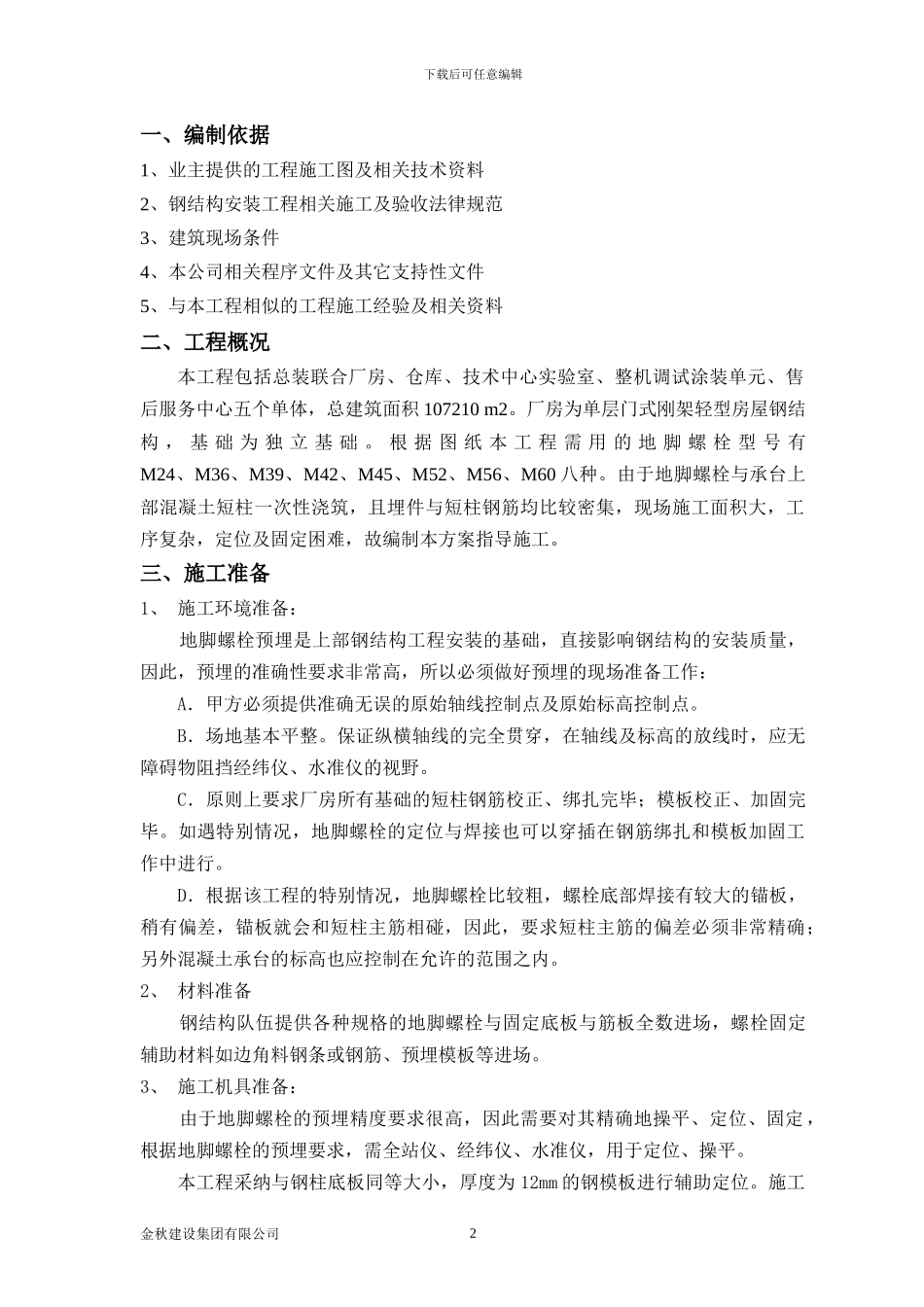

钢结构预埋螺栓施工方案_第3页
3/10
0河北医科大学第二医院全科医生临床培育基地 A 区新建工程 地脚螺栓预埋施工方案地脚螺栓预埋施工方案 编制单位: 编 制 人: 审 核 人: 编制时间: 年 月 日 金秋建设集团有限公司 1下载后可任意编辑目 录1、编制依据 …………………………………………………………..32、工程概况 …………………………………………………………..33、施工准备 …………………………………………………………..34、施工工艺 …………………………………………………………..55、地脚螺栓定位 ……………………………………………………..66、质量标准 …………………………………………………………..77、应注意问题 ………………………………………………………..78、安全文明施工 ……………………………………………………..7金秋建设集团有限公司2下载后可任意编辑一、编制依据1、业主提供的工程施工图及相关技术资料2、钢结构安装工程相关施工及验收法律规范3、建筑现场条件4、本公司相关程序文件及其它支持性文件5、与本工程相似的工程施工经验及相关资料二、工程概况本工程包括总装联合厂房、仓库、技术中心实验室、整机调试涂装单元、售后服务中心五个单体,总建筑面积 107210 m2。厂房为单层门式刚架轻型房屋钢结构 , 基 础 为 独 立 基 础 。 根 据 图 纸 本 工 程 需 用 的 地 脚 螺 栓 型 号 有M24、M36、M39、M42、M45、M52、M56、M60 八种。由于地脚螺栓与承台上部混凝土短柱一次性浇筑,且埋件与短柱钢筋均比较密集,现场施工面积大,工序复杂,定位及固定困难,故编制本方案指导施工。三、施工准备1、 施工环境准备: 地脚螺栓预埋是上部钢结构工程安装的基础,直接影响钢结构的安装质量,因此,预埋的准确性要求非常高,所以必须做好预埋的现场准备工作: A.甲方必须提供准确无误的原始轴线控制点及原始标高控制点。 B.场地基本平整。保证纵横轴线的完全贯穿,在轴线及标高的放线时,应无障碍物阻挡经纬仪、水准仪的视野。 C.原则上要求厂房所有基础的短柱钢筋校正、绑扎完毕;模板校正、加固完毕。如遇特别情况,地脚螺栓的定位与焊接也可以穿插在钢筋绑扎和模板加固工作中进行。 D.根据该工程的特别情况,地脚螺栓比较粗,螺栓底部焊接有较大的锚板,稍有偏差,锚板就会和短柱主筋相碰,因此,要求短柱主筋的偏差必须非常精确;另外混凝土承台的标高也应控制在允许的范围...
