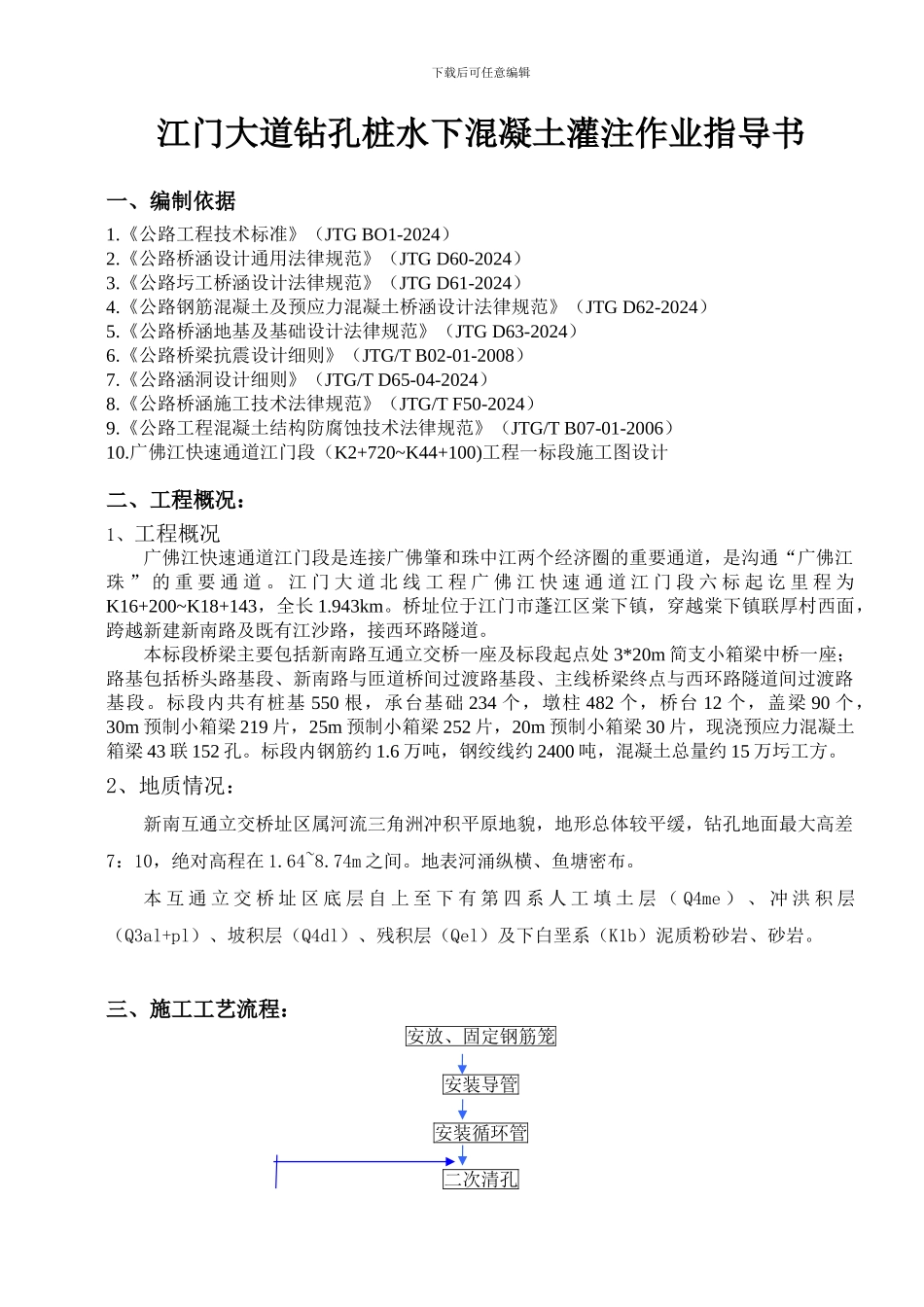

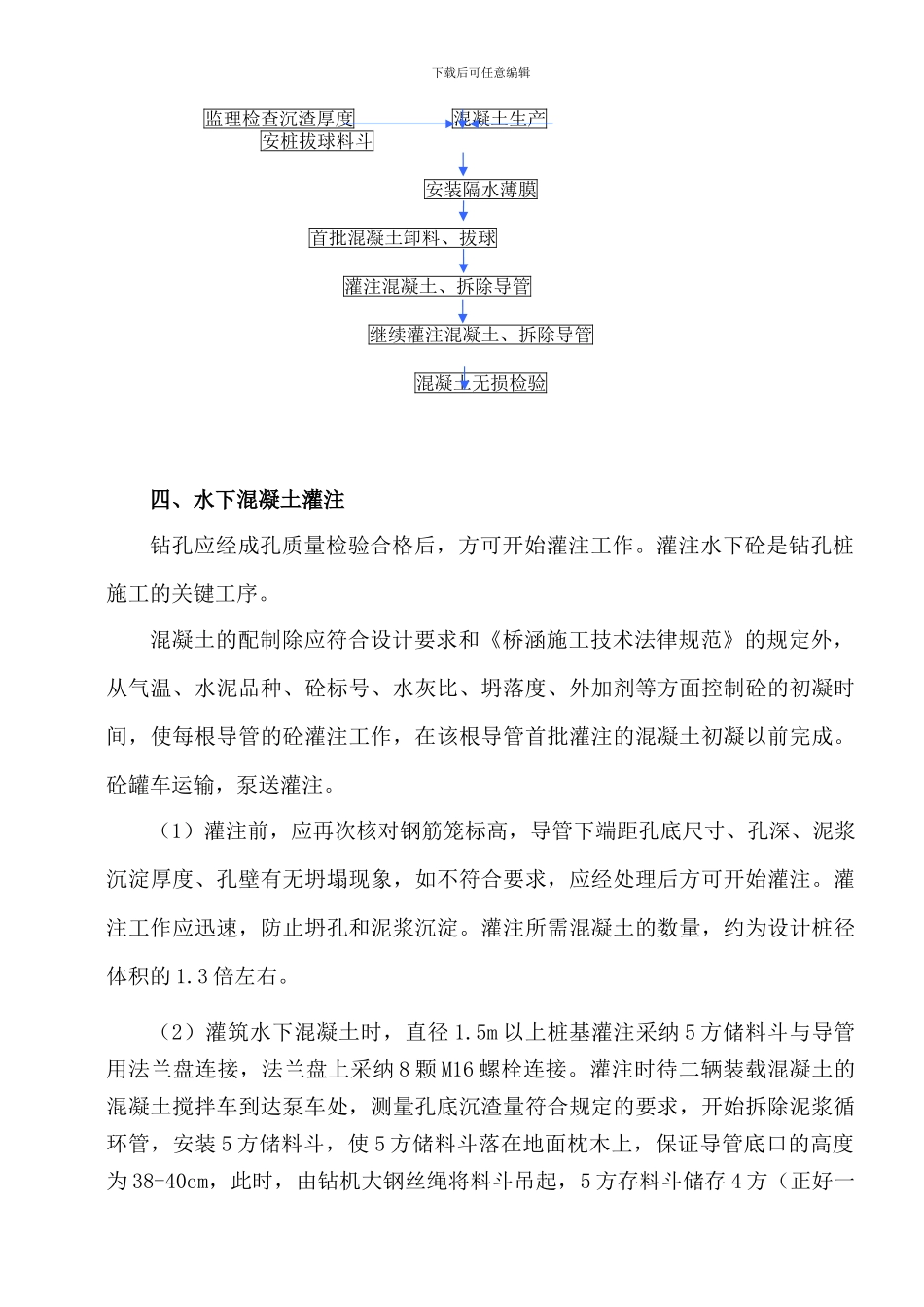

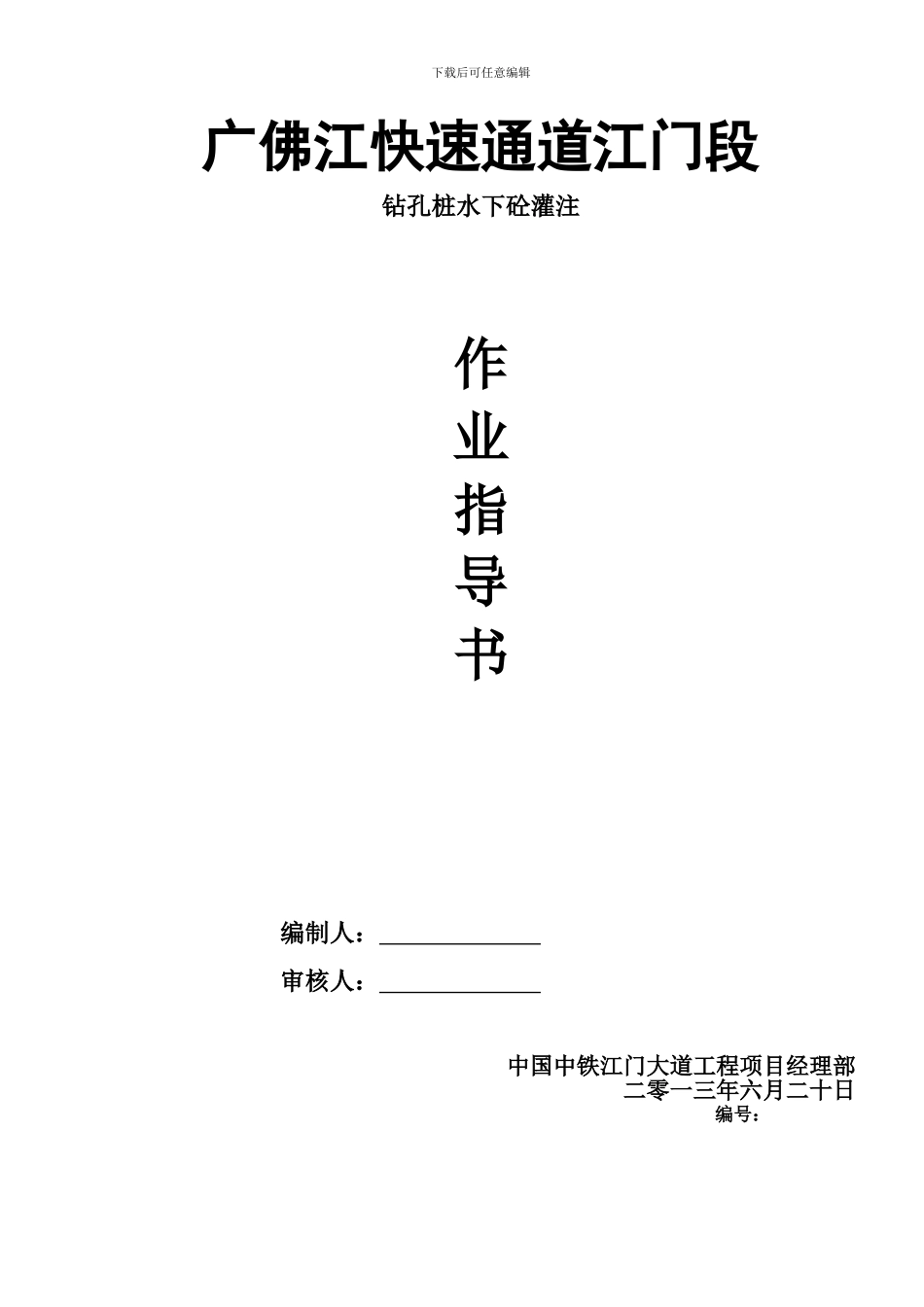

下载后可任意编辑广佛江快速通道江门段钻孔桩水下砼灌注作业指导书编制人： 审核人： 中国中铁江门大道工程项目经理部二零一三年六月二十日 编号：下载后可任意编辑江门大道钻孔桩水下混凝土灌注作业指导书一、编制依据1.《公路工程技术标准》（JTG BO1-2024） 2.《公路桥涵设计通用法律规范》（JTG D60-2024）3.《公路圬工桥涵设计法律规范》（JTG D61-2024）4.《公路钢筋混凝土及预应力混凝土桥涵设计法律规范》（JTG D62-2024）5.《公路桥涵地基及基础设计法律规范》（JTG D63-2024）6.《公路桥梁抗震设计细则》（JTG/T B02-01-2008）7.《公路涵洞设计细则》（JTG/T D65-04-2024）8.《公路桥涵施工技术法律规范》（JTG/T F50-2024）9.《公路工程混凝土结构防腐蚀技术法律规范》（JTG/T B07-01-2006）10.广佛江快速通道江门段（K2+720~K44+100)工程一标段施工图设计二、工程概况：1、工程概况广佛江快速通道江门段是连接广佛肇和珠中江两个经济圈的重要通道，是沟通“广佛江珠 ” 的 重 要 通 道 。 江 门 大 道 北 线 工 程 广 佛 江 快 速 通 道 江 门 段 六 标 起 讫 里 程 为K16+200~K18+143，全长 1.943km。桥址位于江门市蓬江区棠下镇，穿越棠下镇联厚村西面，跨越新建新南路及既有江沙路，接西环路隧道。本标段桥梁主要包括新南路互通立交桥一座及标段起点处 3*20m 简支小箱梁中桥一座；路基包括桥头路基段、新南路与匝道桥间过渡路基段、主线桥梁终点与西环路隧道间过渡路基段。标段内共有桩基 550 根，承台基础 234 个，墩柱 482 个，桥台 12 个，盖梁 90 个，30m 预制小箱梁 219 片，25m 预制小箱梁 252 片，20m 预制小箱梁 30 片，现浇预应力混凝土箱梁 43 联 152 孔。标段内钢筋约 1.6 万吨，钢绞线约 2400 吨，混凝土总量约 15 万圬工方。2、地质情况：新南互通立交桥址区属河流三角洲冲积平原地貌，地形总体较平缓，钻孔地面最大高差7：10，绝对高程在 1.64~8.74m 之间。地表河涌纵横、鱼塘密布。本 互 通 立 交 桥 址 区 底 层 自 上 至 下 有 第 四 系 人 工 填 土 层 （ Q4me ） 、 冲 洪 积 层（Q3al+pl）、坡积层（Q4dl）、残积层（Qel）及下白垩系（K1b）泥质粉砂岩、砂岩。三、施工工艺流程：安放、固定钢筋笼安装导管安装循环管二次清孔下载后可任意编辑监理检查沉渣厚度 混凝土生产 安桩拔球料斗安装隔...
