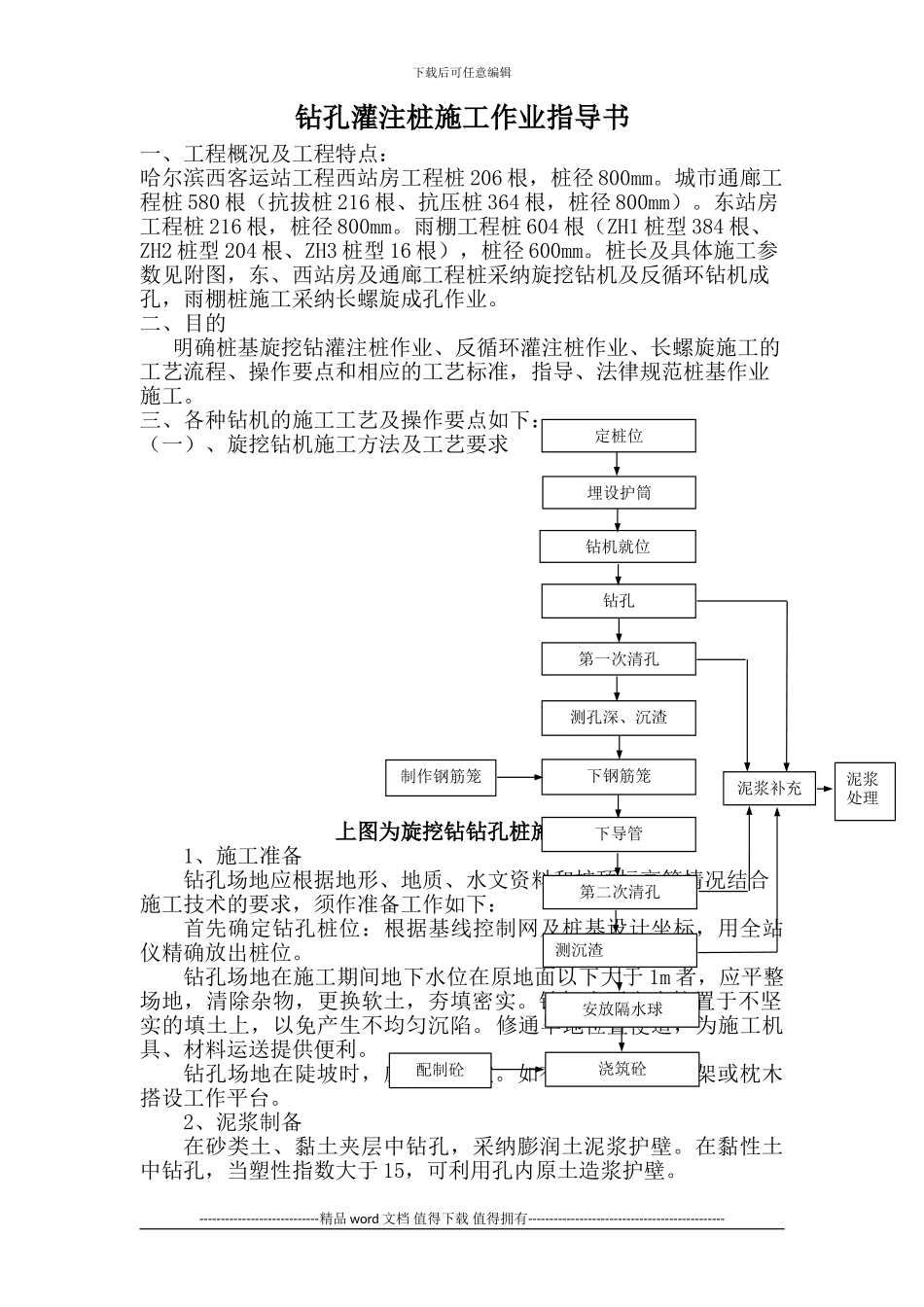

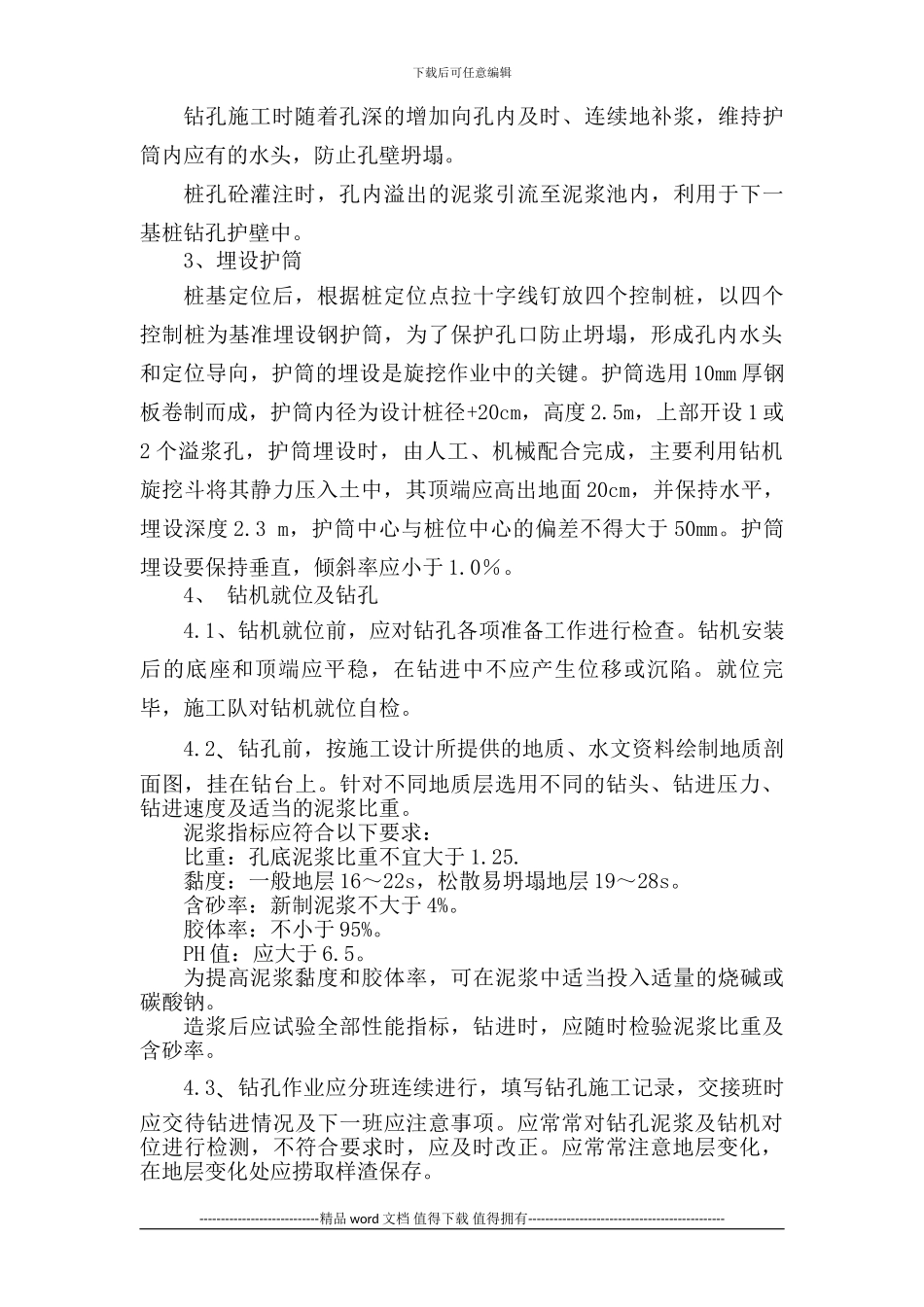

下载后可任意编辑钻孔灌注桩施工作业指导书一、工程概况及工程特点：哈尔滨西客运站工程西站房工程桩 206 根，桩径 800mm。城市通廊工程桩 580 根（抗拔桩 216 根、抗压桩 364 根，桩径 800mm）。东站房工程桩 216 根，桩径 800mm。雨棚工程桩 604 根（ZH1 桩型 384 根、ZH2 桩型 204 根、ZH3 桩型 16 根），桩径 600mm。桩长及具体施工参数见附图，东、西站房及通廊工程桩采纳旋挖钻机及反循环钻机成孔，雨棚桩施工采纳长螺旋成孔作业。二、目的明确桩基旋挖钻灌注桩作业、反循环灌注桩作业、长螺旋施工的工艺流程、操作要点和相应的工艺标准，指导、法律规范桩基作业施工。三、各种钻机的施工工艺及操作要点如下：（一）、旋挖钻机施工方法及工艺要求上图为旋挖钻钻孔桩施工工艺框图1、施工准备 钻孔场地应根据地形、地质、水文资料和桩顶标高等情况结合施工技术的要求，须作准备工作如下：首先确定钻孔桩位：根据基线控制网及桩基设计坐标，用全站仪精确放出桩位。钻孔场地在施工期间地下水位在原地面以下大于 1m 者，应平整场地，清除杂物，更换软土，夯填密实。钻机座不宜直接置于不坚实的填土上，以免产生不均匀沉陷。修通旱地位置便道，为施工机具、材料运送提供便利。钻孔场地在陡坡时，应挖成平坡。如有困难，可用排架或枕木搭设工作平台。2、泥浆制备 在砂类土、黏土夹层中钻孔，采纳膨润土泥浆护壁。在黏性土中钻孔，当塑性指数大于 15，可利用孔内原土造浆护壁。----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------定桩位埋设护筒钻机就位钻孔第一次清孔测孔深、沉渣下钢筋笼下导管第二次清孔测沉渣 安放隔水球浇筑砼泥浆补充泥浆处理制作钢筋笼配制砼下载后可任意编辑钻孔施工时随着孔深的增加向孔内及时、连续地补浆，维持护筒内应有的水头，防止孔壁坍塌。桩孔砼灌注时，孔内溢出的泥浆引流至泥浆池内，利用于下一基桩钻孔护壁中。3、埋设护筒 桩基定位后，根据桩定位点拉十字线钉放四个控制桩，以四个控制桩为基准埋设钢护筒，为了保护孔口防止坍塌，形成孔内水头和定位导向，护筒的埋设是旋挖作业中的关键。护筒选用 10mm 厚钢板卷制而成，护筒内径为设计桩径+20cm，高度 2.5m，上部开设 1 或2 个溢浆孔，护筒埋设时，由人工、机械配合完成，主要利用钻机旋挖斗将其静力压入土中，其顶端应高出地面 20cm，并保持水平，埋设...
