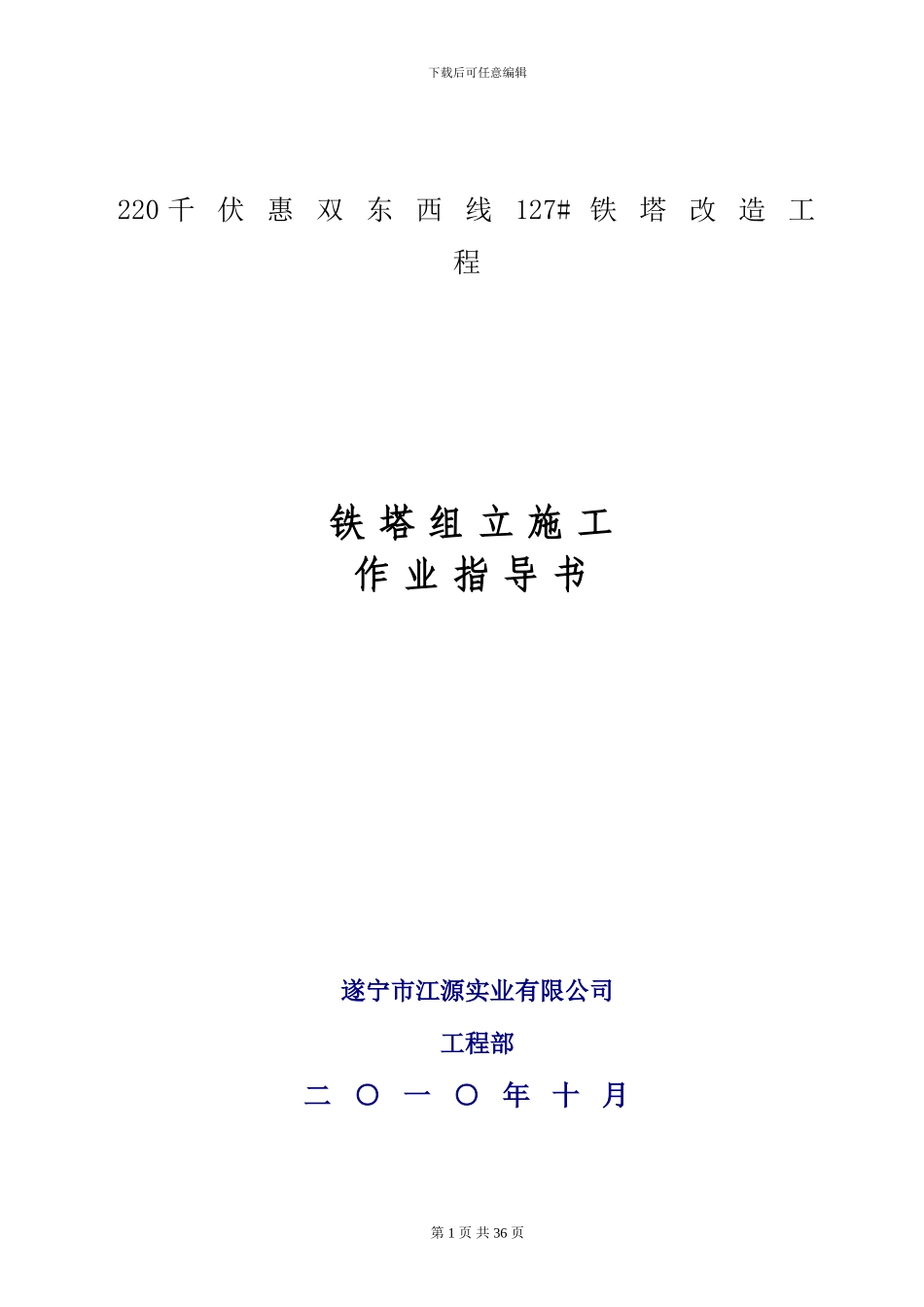

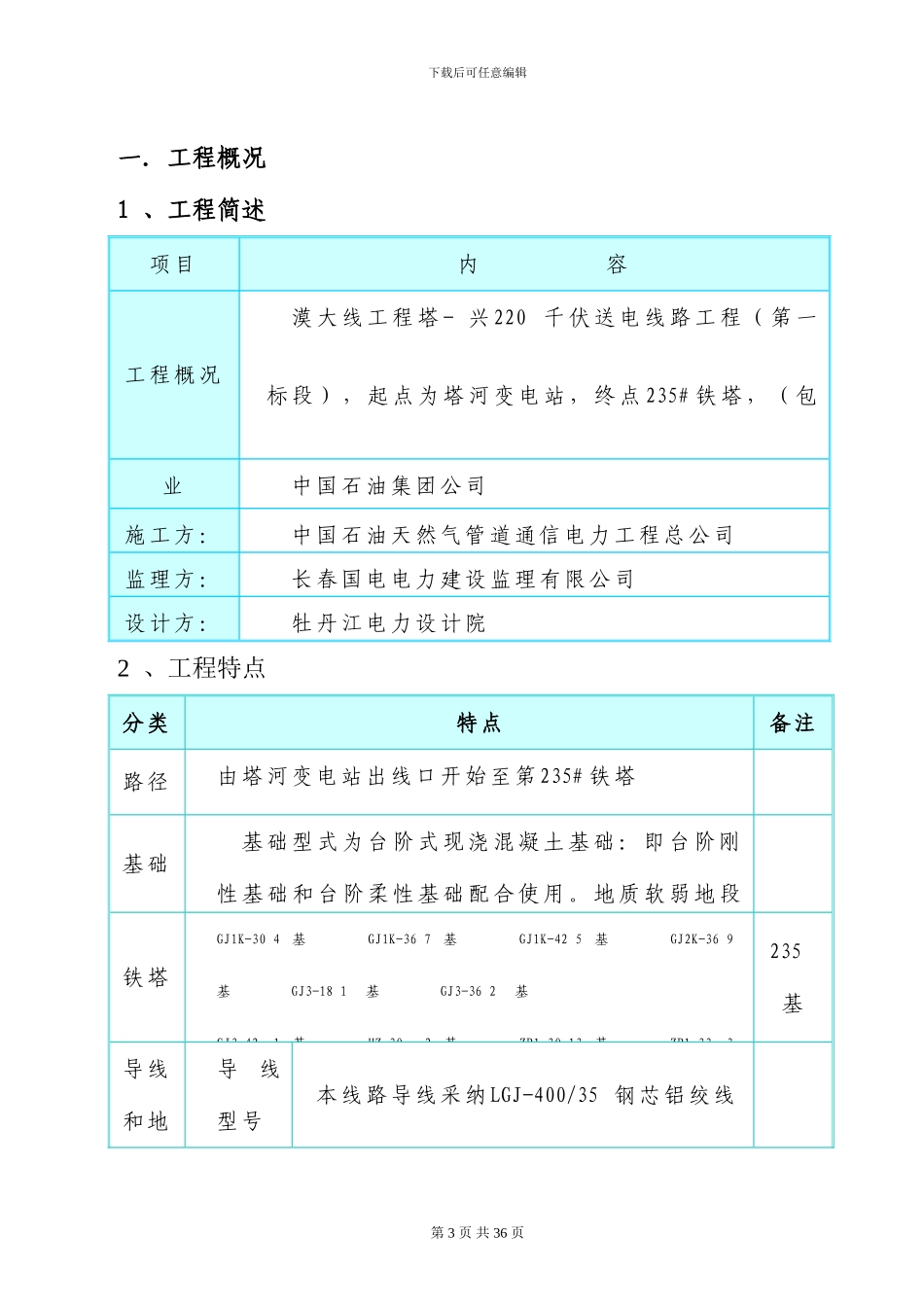

下载后可任意编辑220 千 伏 惠 双 东 西 线 127# 铁 塔 改 造 工程铁 塔 组 立 施 工作 业 指 导 书遂宁市江源实业有限公司工程部二 ○ 一 ○ 年 十 月第 1 页 共 36 页下载后可任意编辑编 制 ：审 核 ：批 准 ：第 2 页 共 36 页下载后可任意编辑一．工程概况1 、工程简述项目内 容工程概况漠 大 线 工 程 塔 - 兴 220千 伏 送 电 线 路 工 程 （ 第 一标 段 ） ， 起 点 为 塔 河 变 电 站 ， 终 点 235# 铁 塔 ， （ 包含 235# 铁 塔 基 础 浇 筑 、 铁 塔 组 立 及 接 地 装 置 安业 中国石油集团公司施工方：中国石油天然气管道通信电力工程总公司监理方：长春国电电力建设监理有限公司设计方：牡丹江电力设计院2 、工程特点分类特点备注路径由塔河变电站出线口开始至第 235# 铁塔基础基 础 型 式 为 台 阶 式 现 浇 混 凝 土 基 础 ： 即 台 阶 刚性 基 础 和 台 阶 柔 性 基 础 配 合 使 用 。 地 质 软 弱 地 段铁塔GJ1K-30 4基 GJ1K-36 7基 GJ1K-42 5基 GJ2K-36 9基 GJ3-18 1基 GJ3-36 2基GJ3-42 1基 HZ-30 2基 ZB1-30 13基 ZB1-33 3235基导线和地导线型号本线路导线采纳LGJ-400/35 钢芯铝绞线第 3 页 共 36 页下载后可任意编辑线地线型号一根地线采纳OPGW-24B1-70[88.8 ；24.5]光缆。 另 一 根 地 线 采 纳 另 一 根 采 纳 GJ-70镀 锌钢绞线。绝缘导线绝缘采纳悬式绝缘子和复合绝缘子设计气象条件年 最 高 气 温 40 度 ， 最 低 气 温 － 50 度 。 本 标 段 设 计最大风速30m/s，最大覆冰10mm 。地质条件详见地勘报告地形条件沿线地貌以一般山地、丘陵为主，地势变化较小，交通运输便宜。交叉跨越及障碍物本工程全部位于遂宁市船山区石骨堰村，交通运输方便；主要跨越： 2 处其中：跨越公路1 处，跨越电力线2 处，跨越小河沟1 处，跨越铁路施工施工场地 1 处。二．铁塔参数见表1 。三．施工技术依据本工程铁塔组立施工所执行的技术规程、法律规范及有关 图纸文件有：1.本工程的设计图纸及设计变更；2. 《 110～ 500kV架 空 电 力 线 路 施 工 及 验 收 法 律 规 范 》第 4 页 共 36 页下载后可任意编辑(GBJ233-90) ；3. 《 电 力 建 设 安 全 工 作 规 程 》 ( 架 ...
