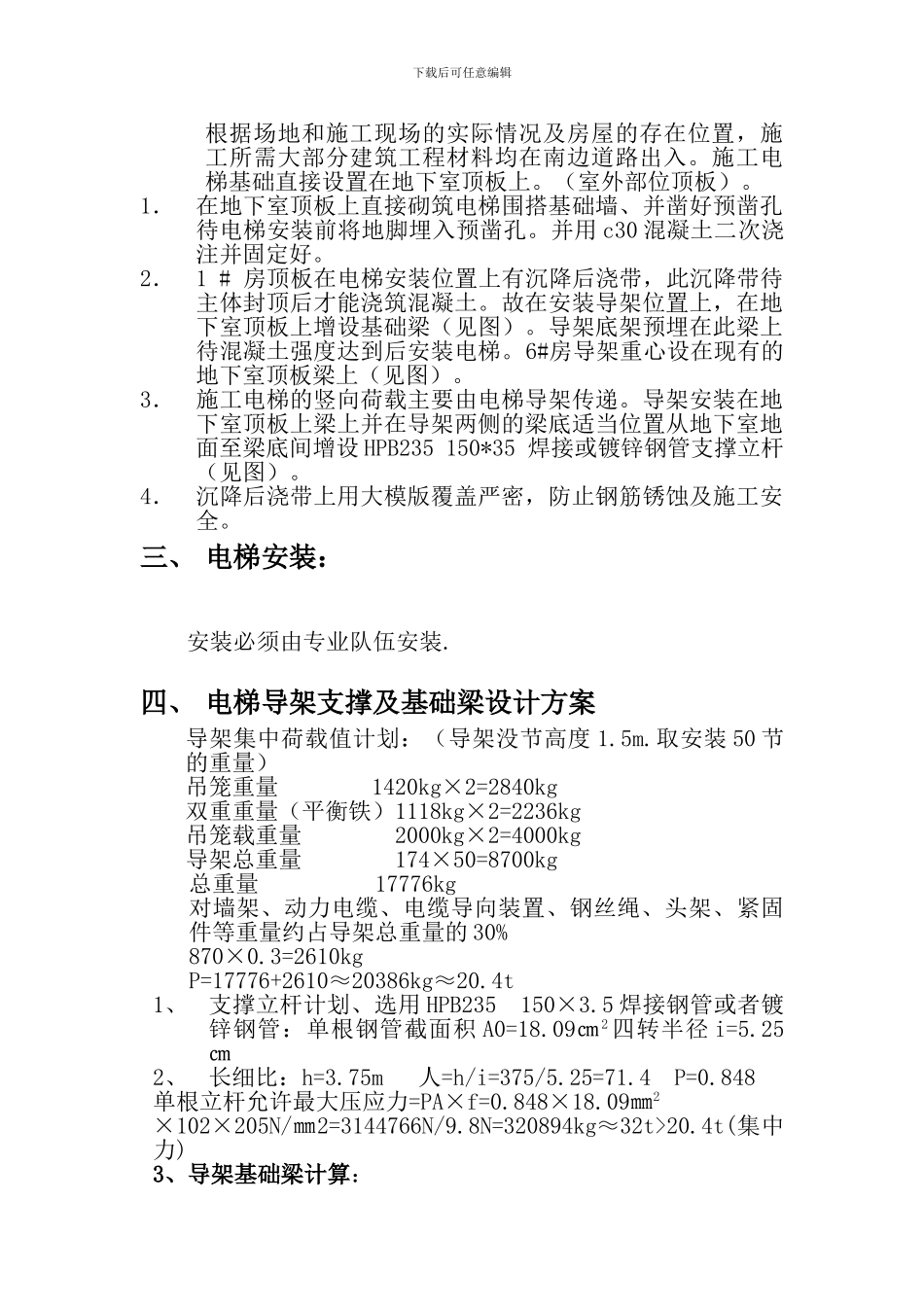

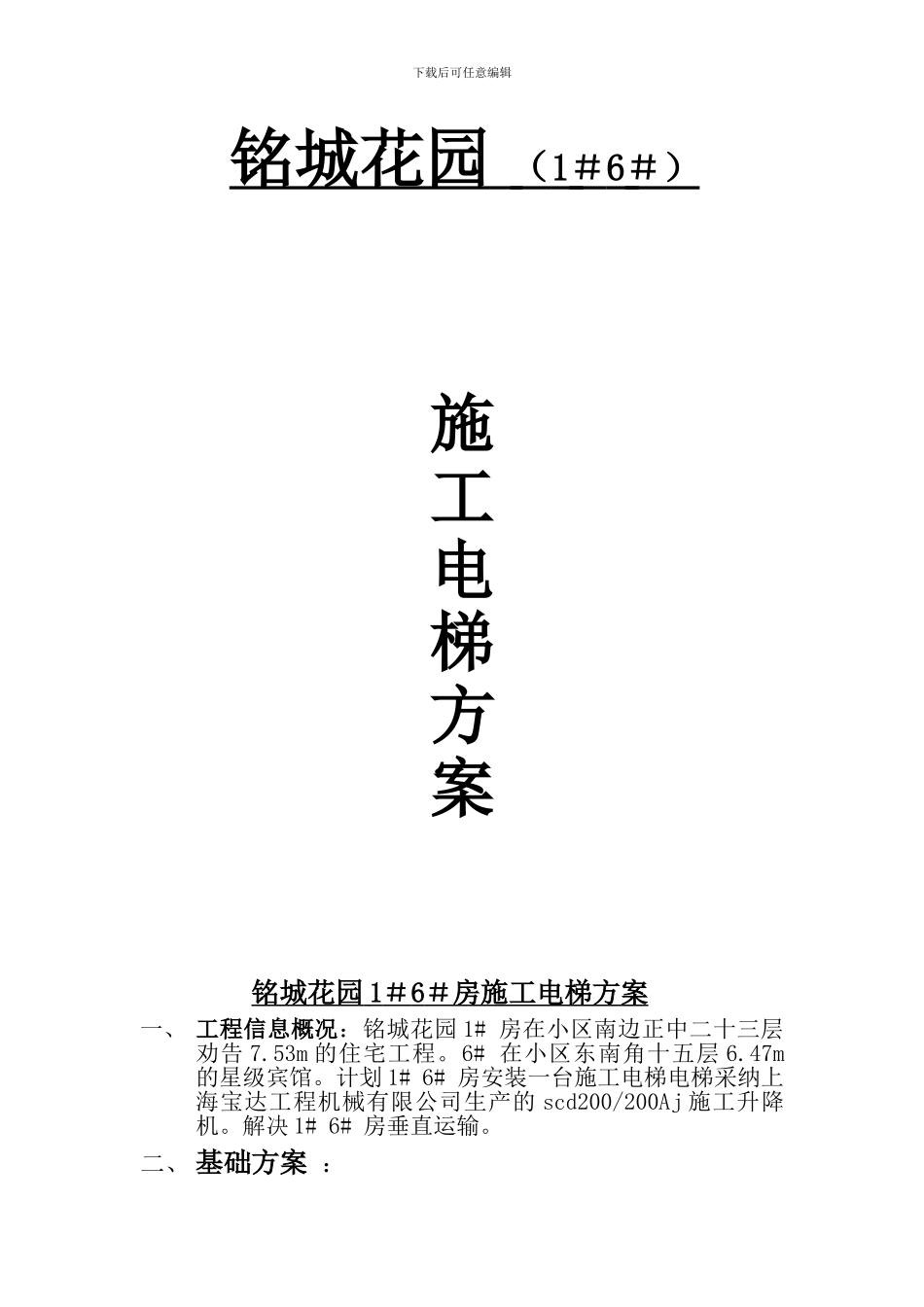

下载后可任意编辑 铭城花园 （ 1 ＃ 6 ＃） 施工电梯方案铭城花园 1 ＃ 6 ＃房施工电梯方案 一、 工程信息概况：铭城花园 1# 房在小区南边正中二十三层劝告 7.53m 的住宅工程。6# 在小区东南角十五层 6.47m的星级宾馆。计划 1# 6# 房安装一台施工电梯电梯采纳上海宝达工程机械有限公司生产的 scd200/200Aj 施工升降机。解决 1# 6# 房垂直运输。二、 基础方案 ：下载后可任意编辑根据场地和施工现场的实际情况及房屋的存在位置，施工所需大部分建筑工程材料均在南边道路出入。施工电梯基础直接设置在地下室顶板上。（室外部位顶板）。1．在地下室顶板上直接砌筑电梯围搭基础墙、并凿好预凿孔待电梯安装前将地脚埋入预凿孔。并用 c30 混凝土二次浇注并固定好。2．1 # 房顶板在电梯安装位置上有沉降后浇带，此沉降带待主体封顶后才能浇筑混凝土。故在安装导架位置上，在地下室顶板上增设基础梁（见图）。导架底架预埋在此梁上待混凝土强度达到后安装电梯。6#房导架重心设在现有的地下室顶板梁上（见图）。3．施工电梯的竖向荷载主要由电梯导架传递。导架安装在地下室顶板上梁上并在导架两侧的梁底适当位置从地下室地面至梁底间增设 HPB235 150*35 焊接或镀锌钢管支撑立杆（见图）。4．沉降后浇带上用大模版覆盖严密，防止钢筋锈蚀及施工安全。三、 电梯安装： 安装必须由专业队伍安装.四、 电梯导架支撑及基础梁设计方案导架集中荷载值计划：（导架没节高度 1.5m.取安装 50 节的重量）吊笼重量 1420kg×2=2840kg双重重量（平衡铁）1118kg×2=2236kg吊笼载重量 2000kg×2=4000kg导架总重量 174×50=8700kg总重量 17776kg对墙架、动力电缆、电缆导向装置、钢丝绳、头架、紧固件等重量约占导架总重量的 30%870×0.3=2610kgP=17776+2610≈20386kg≈20.4t1、支撑立杆计划、选用 HPB235 150×3.5 焊接钢管或者镀锌钢管：单根钢管截面积 A0=18.09㎝2 四转半径 i=5.25㎝2、长细比：h=3.75m 人=h/i=375/5.25=71.4 P=0.848单根立杆允许最大压应力=PA×f=0.848×18.09㎜2×102×205N/㎜2=3144766N/9.8N=320894kg≈32t>20.4t(集中力)3、导架基础梁计算：下载后可任意编辑① 确定截面、h=e/8=2.5/8=31 取 30㎝宽 b=600(考虑预留孔洞)P2 =30-3.5=26.5㎝梁自重 0.3×0.6×2500=450kg/m梁荷载计算图示内力计算 M=20400×2.5/4+450×2.52/8=12750kg/m+352kg/m=13102kg/m=13.1t/m∑MA=0 20.4×0.95+0.45...
