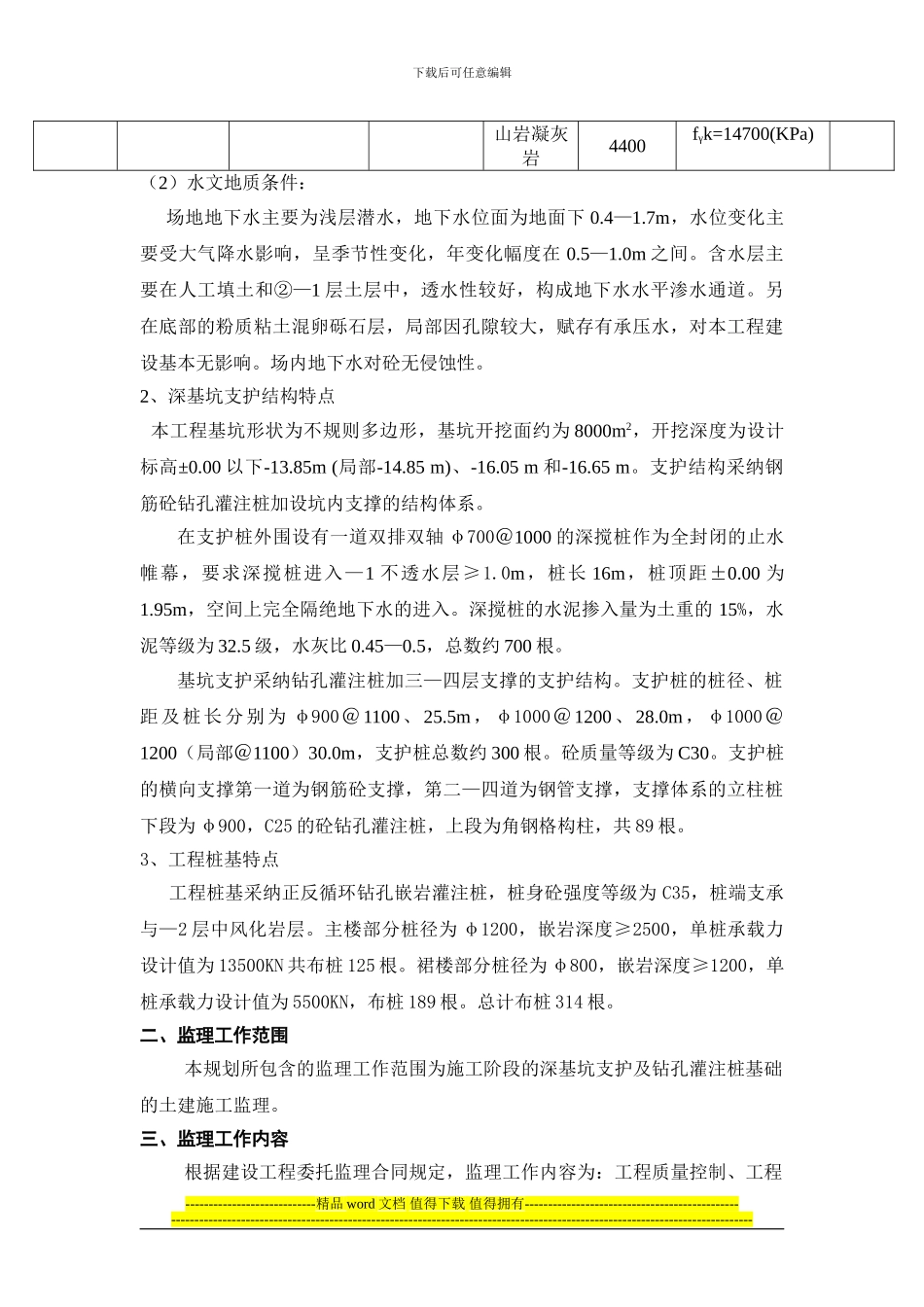

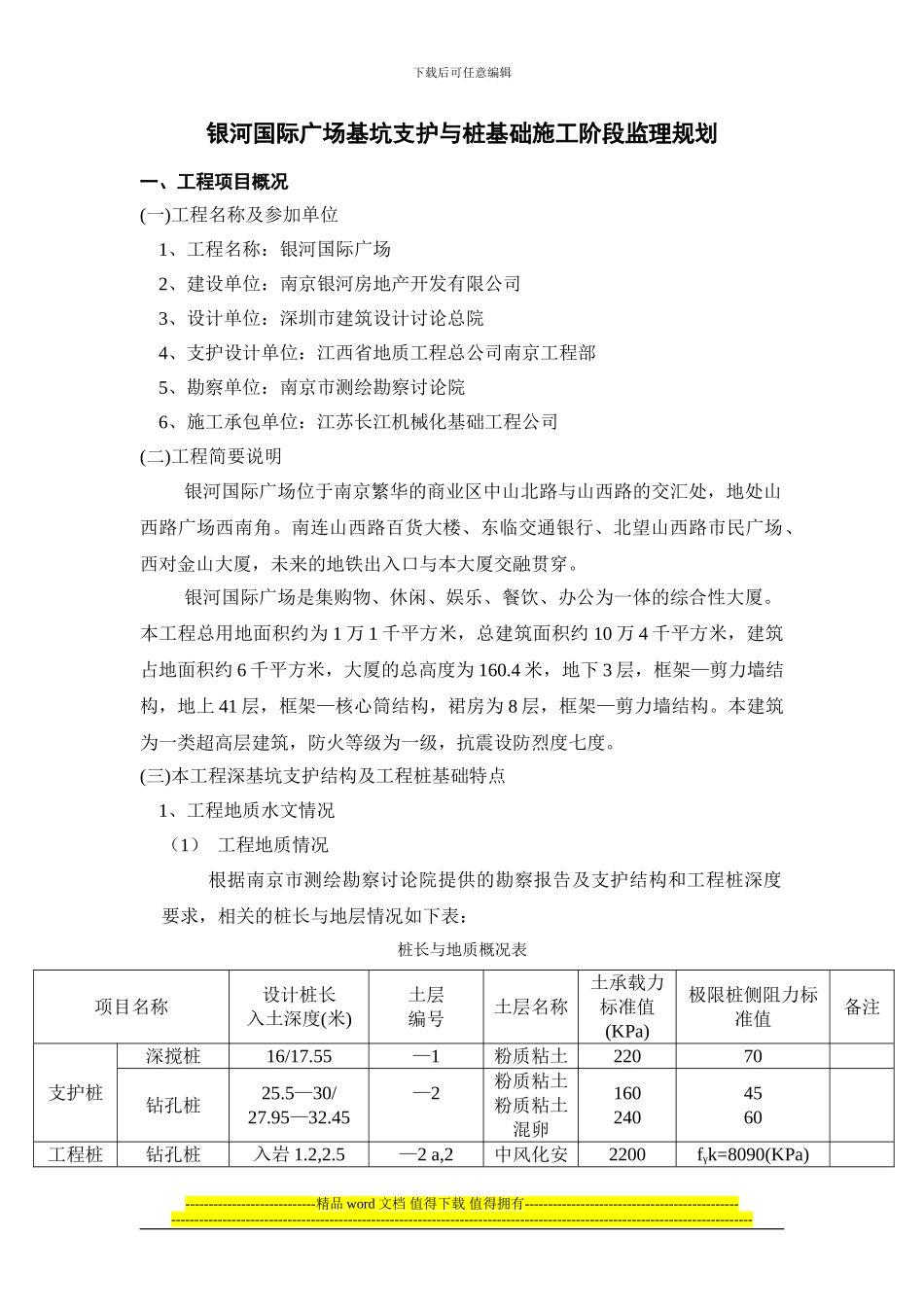

下载后可任意编辑银河国际广场基坑支护与桩基础施工阶段监理规划一、工程项目概况(一)工程名称及参加单位1、工程名称：银河国际广场2、建设单位：南京银河房地产开发有限公司3、设计单位：深圳市建筑设计讨论总院4、支护设计单位：江西省地质工程总公司南京工程部5、勘察单位：南京市测绘勘察讨论院6、施工承包单位：江苏长江机械化基础工程公司(二)工程简要说明银河国际广场位于南京繁华的商业区中山北路与山西路的交汇处，地处山西路广场西南角。南连山西路百货大楼、东临交通银行、北望山西路市民广场、西对金山大厦，未来的地铁出入口与本大厦交融贯穿。银河国际广场是集购物、休闲、娱乐、餐饮、办公为一体的综合性大厦。本工程总用地面积约为 1 万 1 千平方米，总建筑面积约 10 万 4 千平方米，建筑占地面积约 6 千平方米，大厦的总高度为 160.4 米，地下 3 层，框架—剪力墙结构，地上 41 层，框架—核心筒结构，裙房为 8 层，框架—剪力墙结构。本建筑为一类超高层建筑，防火等级为一级，抗震设防烈度七度。(三)本工程深基坑支护结构及工程桩基础特点1、工程地质水文情况（1） 工程地质情况根据南京市测绘勘察讨论院提供的勘察报告及支护结构和工程桩深度要求，相关的桩长与地层情况如下表：桩长与地质概况表项目名称设计桩长入土深度(米)土层编号土层名称土承载力标准值(KPa)极限桩侧阻力标准值备注支护桩深搅桩16/17.55—1粉质粘土22070钻孔桩25.5—30/27.95—32.45—2粉质粘土粉质粘土混卵1602404560工程桩钻孔桩入岩 1.2,2.5—2 a,2中风化安2200fγk=8090(KPa)----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑山岩凝灰岩4400fγk=14700(KPa)（2）水文地质条件： 场地地下水主要为浅层潜水，地下水位面为地面下 0.4—1.7m，水位变化主要受大气降水影响，呈季节性变化，年变化幅度在 0.5—1.0m 之间。含水层主要在人工填土和②—1 层土层中，透水性较好，构成地下水水平渗水通道。另在底部的粉质粘土混卵砾石层，局部因孔隙较大，赋存有承压水，对本工程建设基本无影响。场内地下水对砼无侵蚀性。2、深基坑支护结构特点 本工程基坑形状为不规则多边形，基坑开挖面约为 8000m2，开挖深度...
