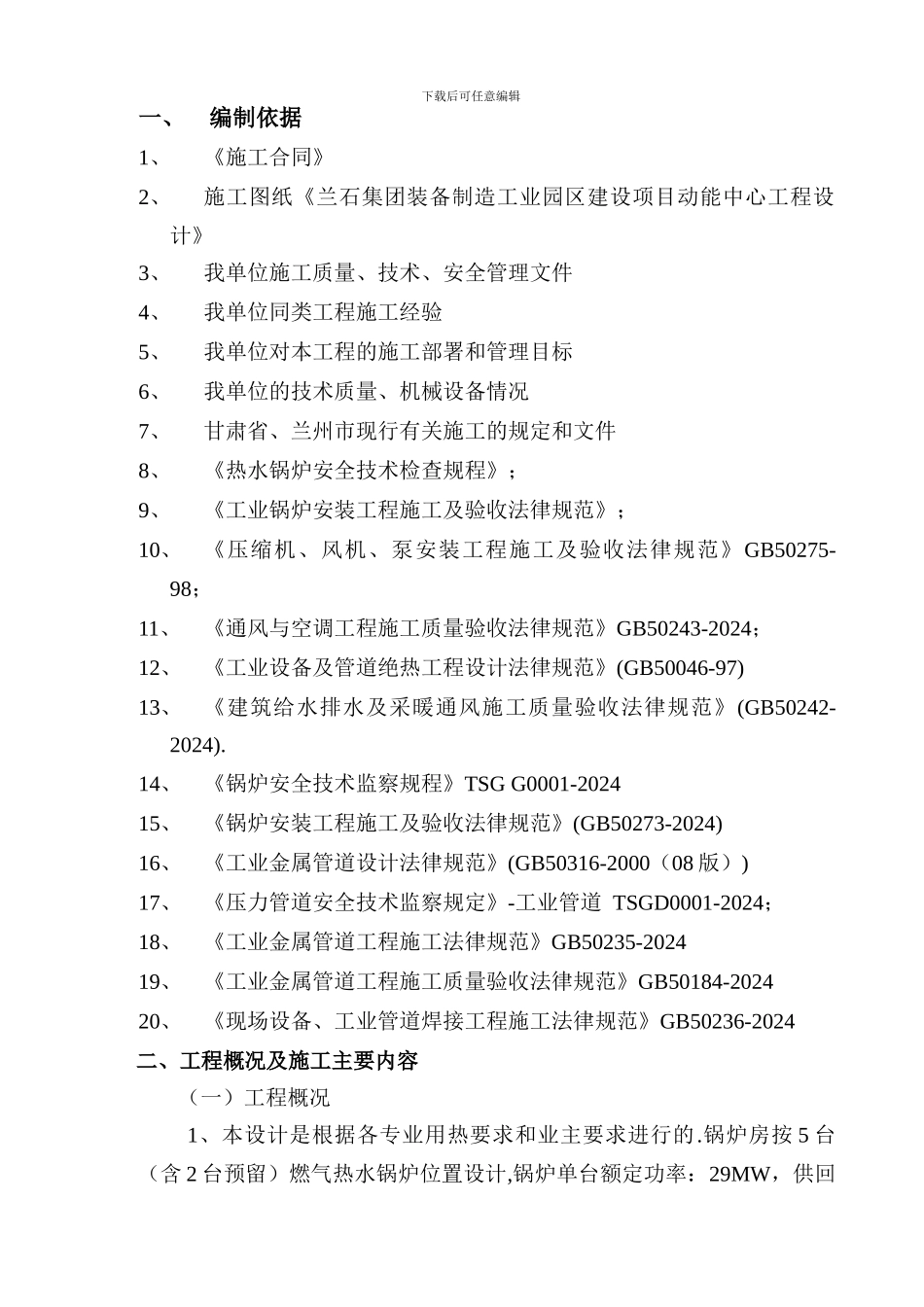

下载后可任意编辑一、 编制依据1、《施工合同》2、施工图纸《兰石集团装备制造工业园区建设项目动能中心工程设计》3、我单位施工质量、技术、安全管理文件4、我单位同类工程施工经验5、我单位对本工程的施工部署和管理目标6、我单位的技术质量、机械设备情况7、甘肃省、兰州市现行有关施工的规定和文件8、《热水锅炉安全技术检查规程》;9、《工业锅炉安装工程施工及验收法律规范》;10、《压缩机、风机、泵安装工程施工及验收法律规范》GB50275-98;11、《通风与空调工程施工质量验收法律规范》GB50243-2024;12、《工业设备及管道绝热工程设计法律规范》(GB50046-97)13、《建筑给水排水及采暖通风施工质量验收法律规范》(GB50242-2024).14、《锅炉安全技术监察规程》TSG G0001-202415、《锅炉安装工程施工及验收法律规范》(GB50273-2024)16、《工业金属管道设计法律规范》(GB50316-2000(08 版))17、《压力管道安全技术监察规定》-工业管道 TSGD0001-2024;18、《工业金属管道工程施工法律规范》GB50235-202419、《工业金属管道工程施工质量验收法律规范》GB50184-202420、《现场设备、工业管道焊接工程施工法律规范》GB50236-2024二、工程概况及施工主要内容(一)工程概况1、本设计是根据各专业用热要求和业主要求进行的.锅炉房按 5 台(含 2 台预留)燃气热水锅炉位置设计,锅炉单台额定功率:29MW,供回下载后可任意编辑水温度 130/70℃;2 、 本 锅 炉 房 总 供 热 负 荷 为 129150kw, 其 中 一 期 采 暖 热 负 荷66271kw,二期采暖热负荷 62879kw. 燃气热水锅炉单台额定耗气量:3285m3/h,燃气种类:天然气,本锅炉房总计算耗气量:16197.6m3/h,一期计算耗气量:8311.5m3/h3、 锅炉运行工况设定为:热网补水工作压力 0.35MPa,采纳变频水泵补水定压。4、锅炉房内设置一套全自动水处理系统,该系统负担锅炉房的补水供应,该系统仅包括软化设施和除氧设施,系统水处理量为 30t/h. 5、本锅炉为散装锅炉,锅炉本体由锅炉厂家完成,包括上下锅筒,对流管、冷水壁管及炉墙砌筑,外保温及扶手栏杆。 (二)施工内容1 锅炉辅助设备安装、循环水泵、换热器等。2 锅炉房工艺管道安装3 锅炉水处理系统安装4 电气、仪表。(三)锅炉简介1、本锅炉为“D”型布置双锅筒水管锅炉,室内布置。锅炉采纳全模式壁结构,锅炉整体置于钢制底座上,上下锅筒纵向布置,期间有对流管束,形成锅炉本体,这样以众多管子连接两...
