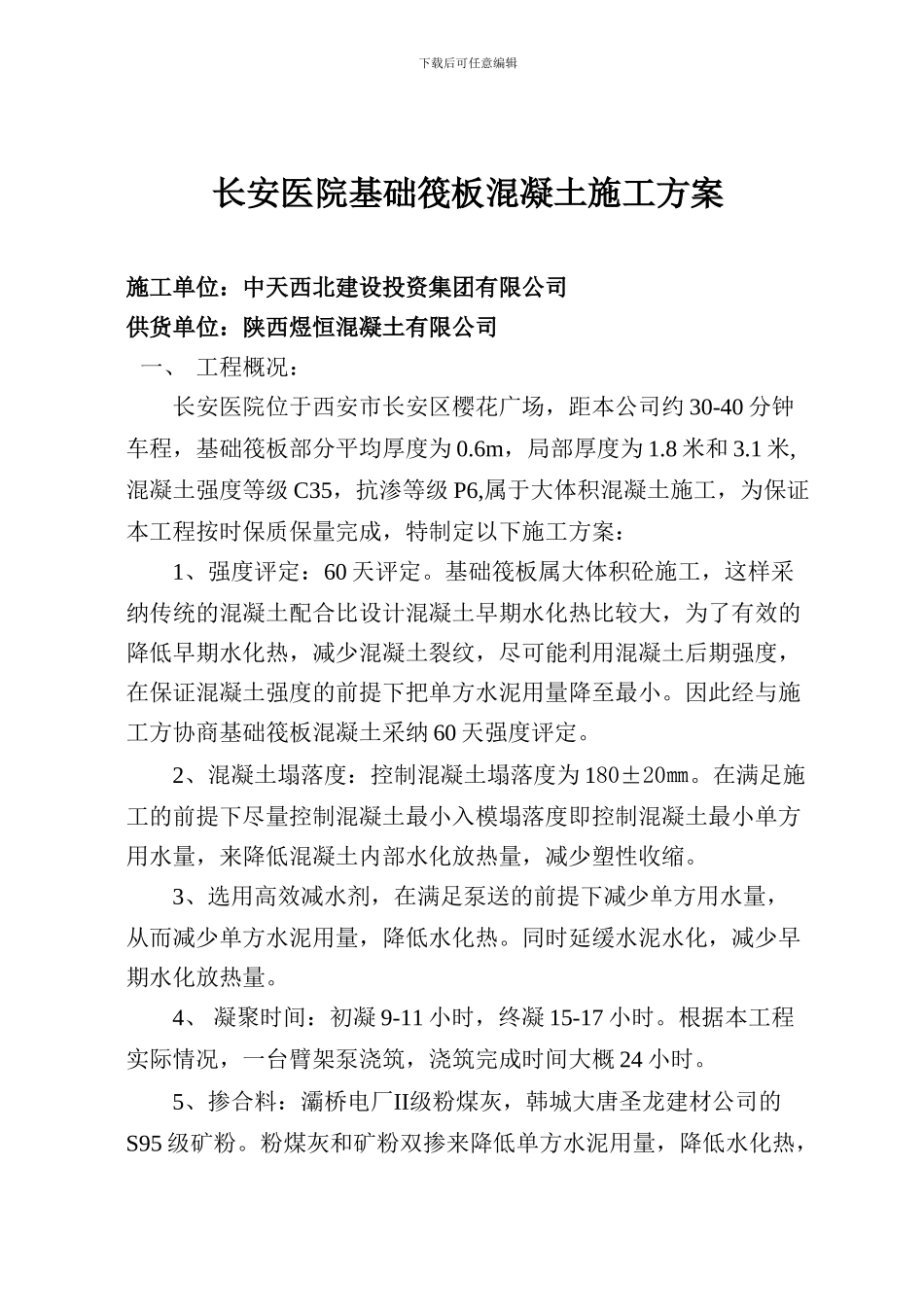

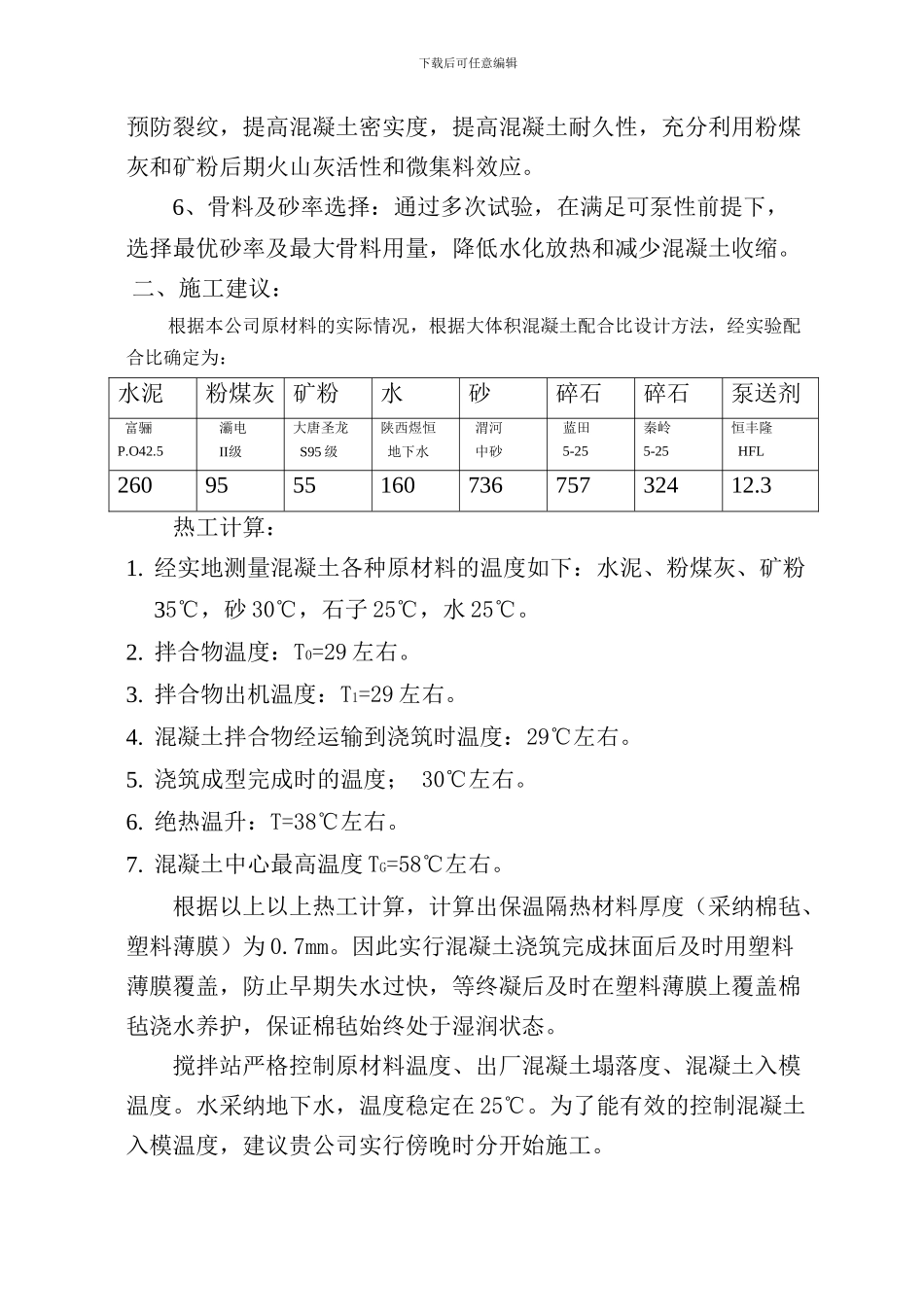

下载后可任意编辑长安医院基础筏板混凝土施工方案施工单位：中天西北建设投资集团有限公司供货单位：陕西煜恒混凝土有限公司一、 工程概况：长安医院位于西安市长安区樱花广场，距本公司约 30-40 分钟车程，基础筏板部分平均厚度为 0.6m，局部厚度为 1.8 米和 3.1 米,混凝土强度等级 C35，抗渗等级 P6,属于大体积混凝土施工，为保证本工程按时保质保量完成，特制定以下施工方案：1、强度评定：60 天评定。基础筏板属大体积砼施工，这样采纳传统的混凝土配合比设计混凝土早期水化热比较大，为了有效的降低早期水化热，减少混凝土裂纹，尽可能利用混凝土后期强度，在保证混凝土强度的前提下把单方水泥用量降至最小。因此经与施工方协商基础筏板混凝土采纳 60 天强度评定。2、混凝土塌落度：控制混凝土塌落度为 180±20㎜。在满足施工的前提下尽量控制混凝土最小入模塌落度即控制混凝土最小单方用水量，来降低混凝土内部水化放热量，减少塑性收缩。3、选用高效减水剂，在满足泵送的前提下减少单方用水量，从而减少单方水泥用量，降低水化热。同时延缓水泥水化，减少早期水化放热量。4、 凝聚时间：初凝 9-11 小时，终凝 15-17 小时。根据本工程实际情况，一台臂架泵浇筑，浇筑完成时间大概 24 小时。5、掺合料：灞桥电厂II级粉煤灰，韩城大唐圣龙建材公司的S95 级矿粉。粉煤灰和矿粉双掺来降低单方水泥用量，降低水化热，下载后可任意编辑预防裂纹，提高混凝土密实度，提高混凝土耐久性，充分利用粉煤灰和矿粉后期火山灰活性和微集料效应。6、骨料及砂率选择：通过多次试验，在满足可泵性前提下，选择最优砂率及最大骨料用量，降低水化放热和减少混凝土收缩。 二、施工建议： 根据本公司原材料的实际情况，根据大体积混凝土配合比设计方法，经实验配合比确定为：水泥粉煤灰 矿粉水砂碎石碎石泵送剂富骊P.O42.5灞电II级大唐圣龙S95 级陕西煜恒 地下水渭河中砂蓝田5-25秦岭5-25恒丰隆HFL260955516073675732412.3 热工计算：1. 经实地测量混凝土各种原材料的温度如下：水泥、粉煤灰、矿粉35℃，砂 30℃，石子 25℃，水 25℃。2. 拌合物温度：T0=29 左右。3. 拌合物出机温度：T1=29 左右。4. 混凝土拌合物经运输到浇筑时温度：29℃左右。5. 浇筑成型完成时的温度； 30℃左右。6. 绝热温升：T=38℃左右。7. 混凝土中心最高温度 TG=58℃左右。 根据以上以上热工计算，计算出保温隔热材料厚度（采纳棉毡、塑料薄...
