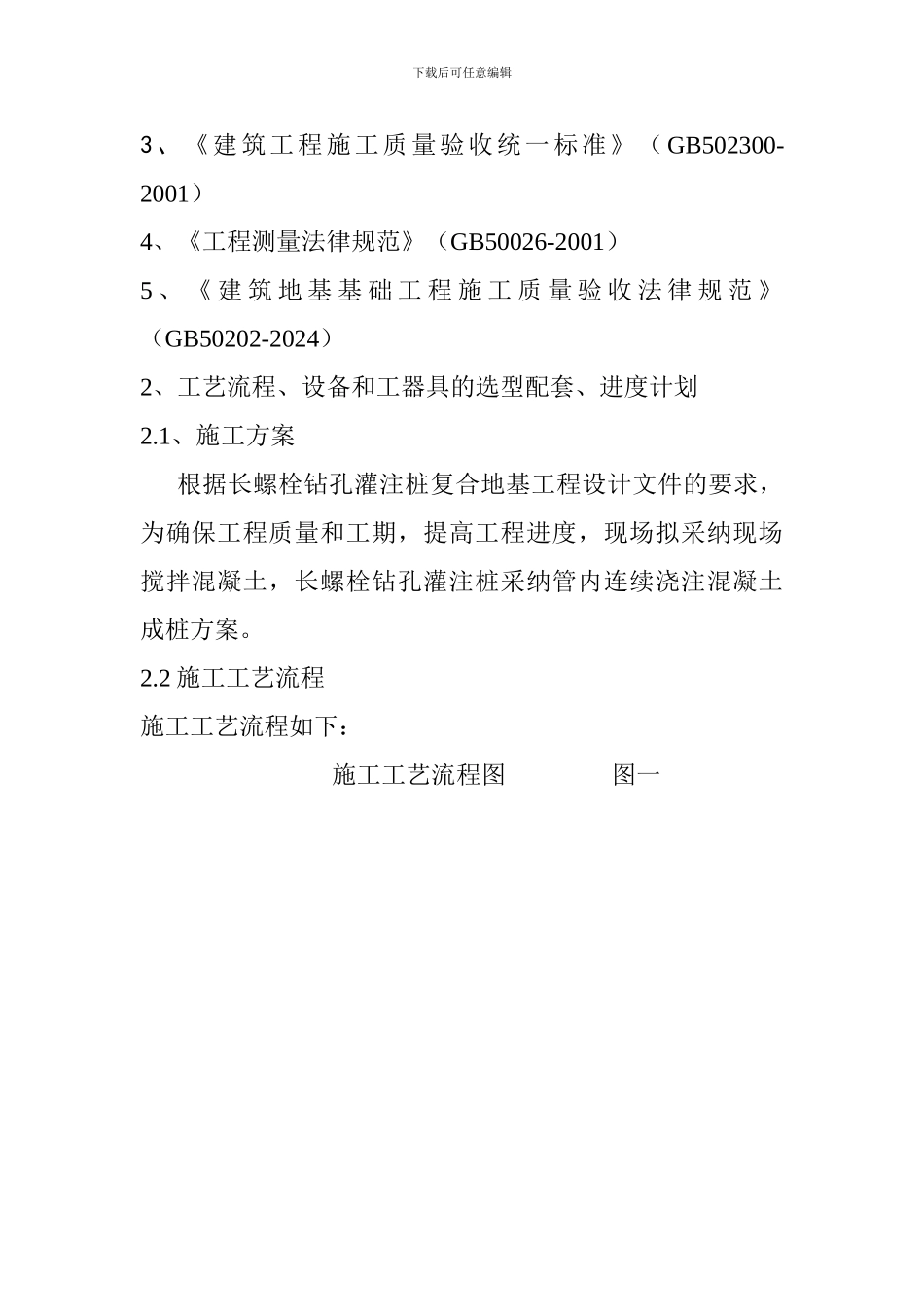

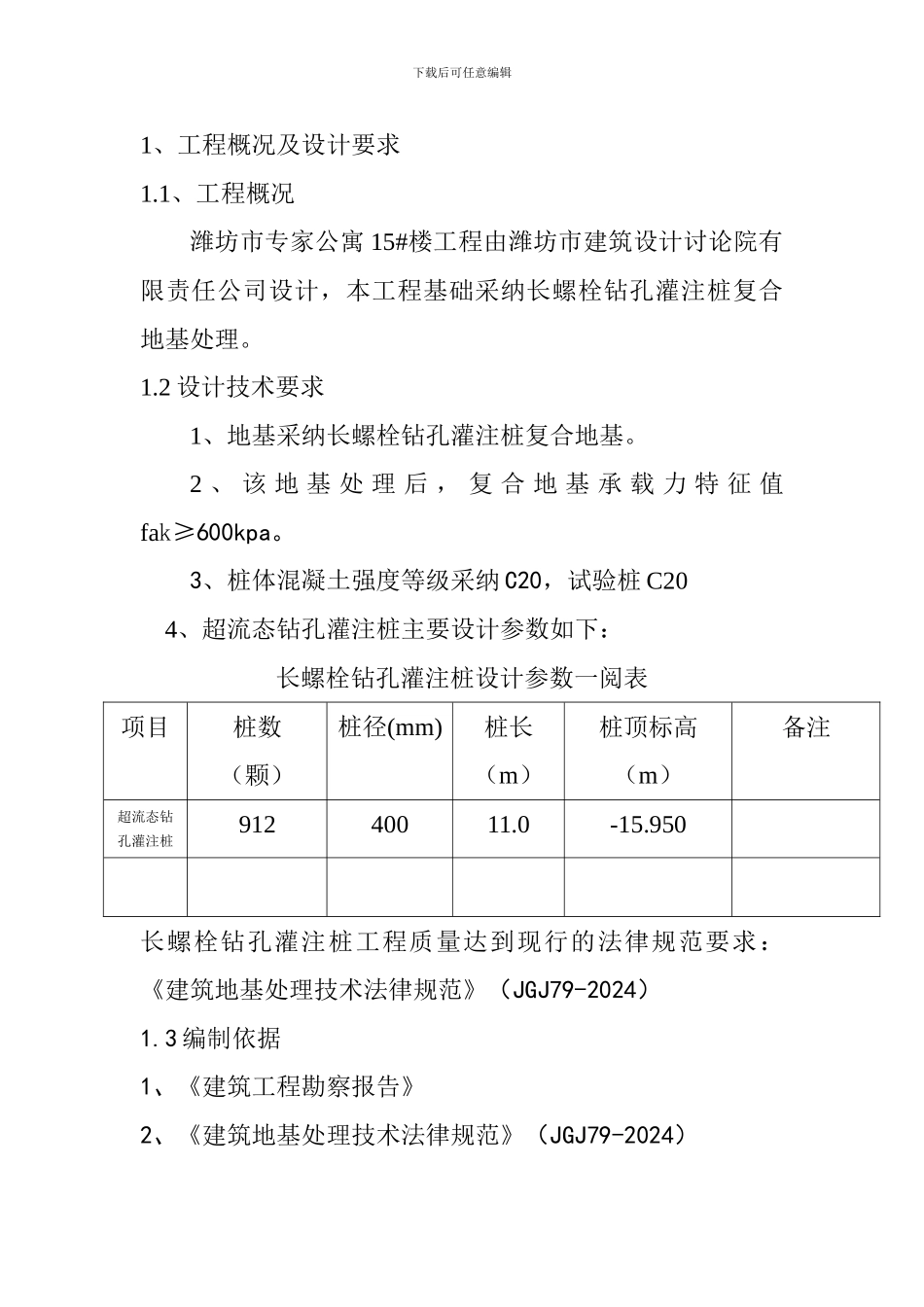

下载后可任意编辑1、工程概况及设计要求1.1、工程概况潍坊市专家公寓 15#楼工程由潍坊市建筑设计讨论院有限责任公司设计，本工程基础采纳长螺栓钻孔灌注桩复合地基处理。1.2 设计技术要求1、地基采纳长螺栓钻孔灌注桩复合地基。2 、 该 地 基 处 理 后 ， 复 合 地 基 承 载 力 特 征 值fak≥600kpa。3、桩体混凝土强度等级采纳 C20，试验桩 C20 4、超流态钻孔灌注桩主要设计参数如下：长螺栓钻孔灌注桩设计参数一阅表项目桩数（颗）桩径(mm)桩长（m）桩顶标高（m）备注超流态钻孔灌注桩91240011.0-15.950长螺栓钻孔灌注桩工程质量达到现行的法律规范要求：《建筑地基处理技术法律规范》（JGJ79-2024）1.3 编制依据1、《建筑工程勘察报告》2、《建筑地基处理技术法律规范》（JGJ79-2024）下载后可任意编辑3、《建筑工程施工质量验收统一标准》（ GB502300-2001）4、《工程测量法律规范》（GB50026-2001）5 、 《 建 筑 地 基 基 础 工 程 施 工 质 量 验 收 法 律 规 范 》（GB50202-2024）2、工艺流程、设备和工器具的选型配套、进度计划2.1、施工方案根据长螺栓钻孔灌注桩复合地基工程设计文件的要求，为确保工程质量和工期，提高工程进度，现场拟采纳现场搅拌混凝土，长螺栓钻孔灌注桩采纳管内连续浇注混凝土成桩方案。2.2 施工工艺流程施工工艺流程如下： 施工工艺流程图 图一下载后可任意编辑2.3 设备选型配套根据施工工艺及工期要求，本工程实现成孔、混凝土运输、泵送灌注连续作业。我方根据以往类似工程的施工经验，调配了性能优良、状况良好的施工设备投入生产施工中将在保证施工质量和工期要求的前提下，根据现场实际施工效率及时调节设备数量，配备的主要设备见表 2：序号设备名称型 号额定功率(KW)用 途1螺旋钻机ZKB-50074钻进成孔2砼搅拌机QZ50015搅拌混凝土3砼输送泵HBT80-90S90泵送混凝土4装载机30F铲运、送料、清理渣土5气焊设备350 沟通修复钻机6经纬仪J6测放桩位7水准仪S3控制桩顶标高82.4 施工进度计划根据本工程实际情况，我方计划用 5 天的时间安排设备进场、安装、调试以及其它前期准备工作，钻机平均每日可成桩40 颗左右，估计 15 天时间完成本工程长螺栓钻孔灌注桩的全部施工任务。原材料检验计量配料施工准备测量放线定桩位钻机就位螺旋成孔泵送灌砼试块制作混合料搅拌试块养护混合料泵送试块送检边泵送砼边提钻成桩清理钻具及桩头泥土清桩间土、凿桩头、褥...
