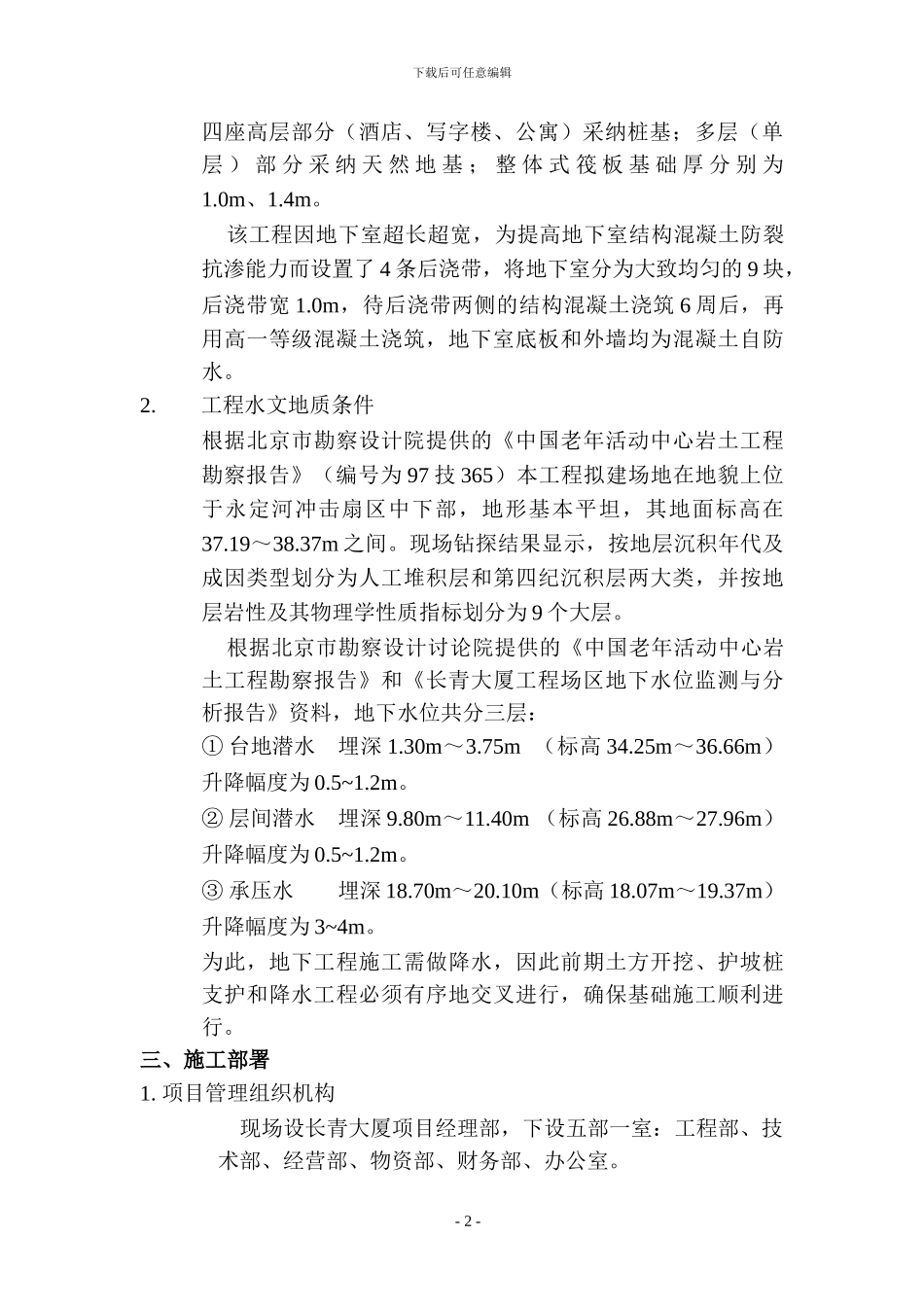

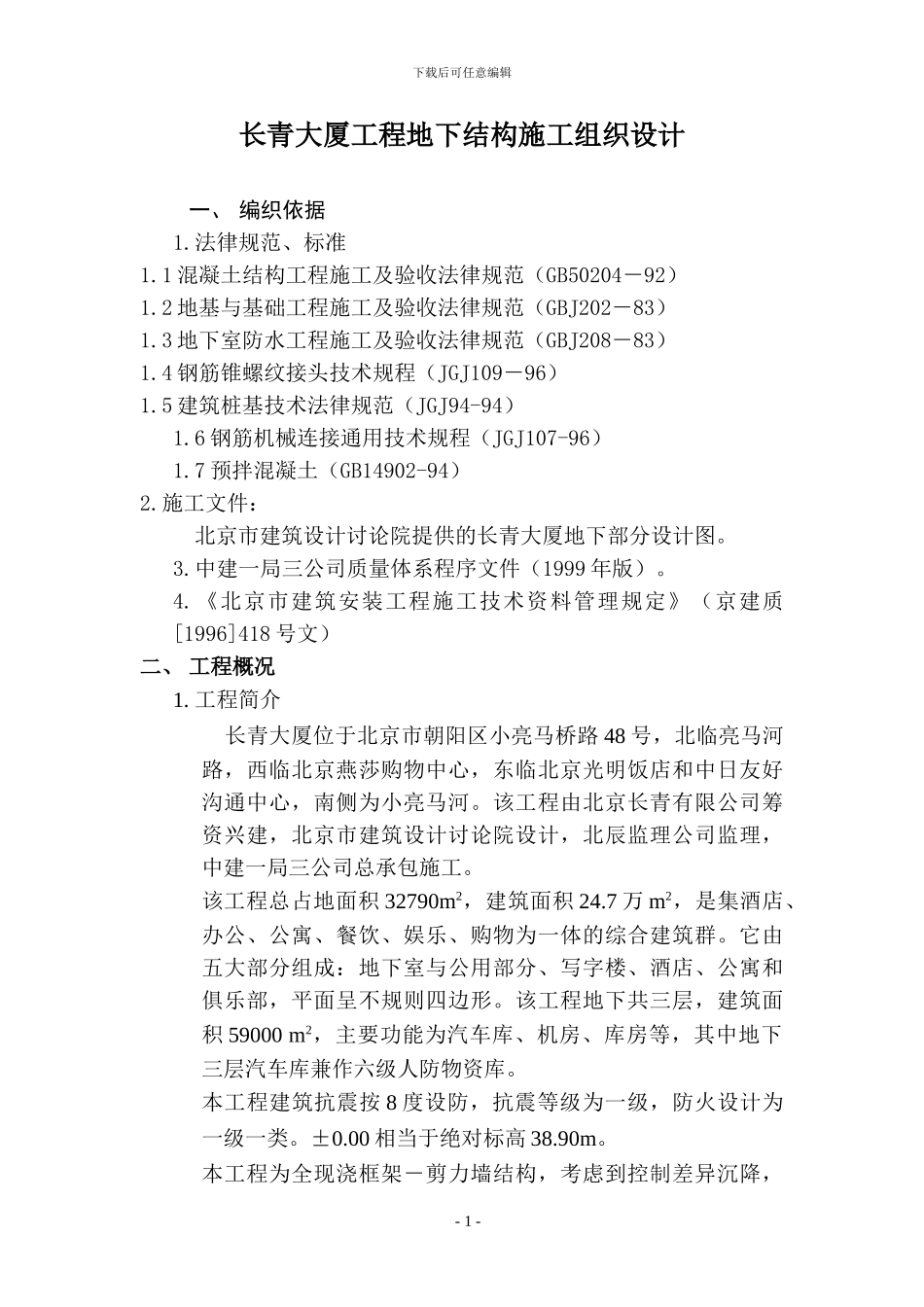

下载后可任意编辑长青大厦工程地下结构施工组织设计一、 编织依据1.法律规范、标准1.1 混凝土结构工程施工及验收法律规范(GB50204-92)1.2 地基与基础工程施工及验收法律规范(GBJ202-83)1.3 地下室防水工程施工及验收法律规范(GBJ208-83)1.4 钢筋锥螺纹接头技术规程(JGJ109-96)1.5 建筑桩基技术法律规范(JGJ94-94)1.6 钢筋机械连接通用技术规程(JGJ107-96)1.7 预拌混凝土(GB14902-94)2.施工文件: 北京市建筑设计讨论院提供的长青大厦地下部分设计图。3.中建一局三公司质量体系程序文件(1999 年版)。4.《北京市建筑安装工程施工技术资料管理规定》(京建质[1996]418 号文)二、 工程概况1. 工程简介 长青大厦位于北京市朝阳区小亮马桥路 48 号,北临亮马河路,西临北京燕莎购物中心,东临北京光明饭店和中日友好沟通中心,南侧为小亮马河。该工程由北京长青有限公司筹资兴建,北京市建筑设计讨论院设计,北辰监理公司监理,中建一局三公司总承包施工。该工程总占地面积 32790m2,建筑面积 24.7 万 m2,是集酒店、办公、公寓、餐饮、娱乐、购物为一体的综合建筑群。它由五大部分组成:地下室与公用部分、写字楼、酒店、公寓和俱乐部,平面呈不规则四边形。该工程地下共三层,建筑面积 59000 m2,主要功能为汽车库、机房、库房等,其中地下三层汽车库兼作六级人防物资库。本工程建筑抗震按 8 度设防,抗震等级为一级,防火设计为一级一类。±0.00 相当于绝对标高 38.90m。本工程为全现浇框架-剪力墙结构,考虑到控制差异沉降, - 1 -下载后可任意编辑四座高层部分(酒店、写字楼、公寓)采纳桩基;多层(单层 ) 部 分 采 纳 天 然 地 基 ; 整 体 式 筏 板 基 础 厚 分 别 为1.0m、1.4m。 该工程因地下室超长超宽,为提高地下室结构混凝土防裂抗渗能力而设置了 4 条后浇带,将地下室分为大致均匀的 9 块,后浇带宽 1.0m,待后浇带两侧的结构混凝土浇筑 6 周后,再用高一等级混凝土浇筑,地下室底板和外墙均为混凝土自防水。2.工程水文地质条件根据北京市勘察设计院提供的《中国老年活动中心岩土工程勘察报告》(编号为 97 技 365)本工程拟建场地在地貌上位于永定河冲击扇区中下部,地形基本平坦,其地面标高在37.19~38.37m 之间。现场钻探结果显示,按地层沉积年代及成因类型划分为人工堆积层和第四纪沉积层两大类,并按地层岩性及其物理学性质指标划分为 9...
