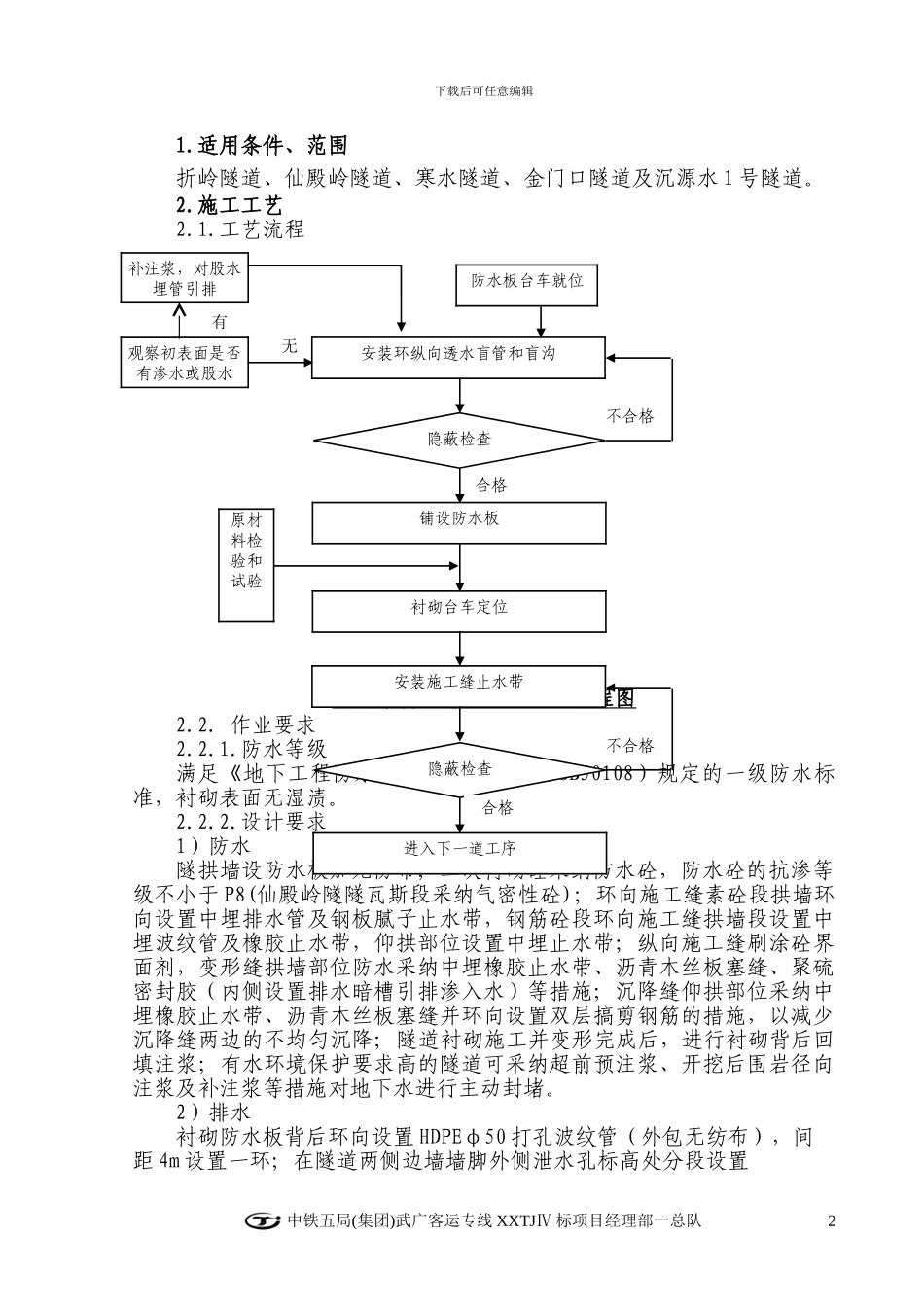

本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】新建铁路武汉至广州客运专线乌龙泉至花都段第Ⅳ标段下载后可任意编辑防 排 水 系 统 施 工作业指导书编 制 人： 审 核 人：技术负责人：单位负责人：中铁五局武广客运专线 XXTJIV 标项目经理部第一总队二 00 六年八月 湖南·郴州·宜章·太平里乡排水系统施工作业指导书 中铁五局(集团)武广客运专线 XXTJⅣ 标项目经理部一总队1下载后可任意编辑1.适用条件、范围折岭隧道、仙殿岭隧道、寒水隧道、金门口隧道及沉源水 1 号隧道。2.施工工艺2.1.工艺流程隧道结构防排水施工工艺流程图2.2. 作业要求2.2.1.防水等级满足《地下工程防水技术法律规范》（GB50108）规定的一级防水标准，衬砌表面无湿渍。2.2.2.设计要求1）防水隧拱墙设防水板加无防布；二次衬砌砼采纳防水砼，防水砼的抗渗等级不小于 P8(仙殿岭隧隧瓦斯段采纳气密性砼)；环向施工缝素砼段拱墙环向设置中埋排水管及钢板腻子止水带，钢筋砼段环向施工缝拱墙段设置中埋波纹管及橡胶止水带，仰拱部位设置中埋止水带；纵向施工缝刷涂砼界面剂，变形缝拱墙部位防水采纳中埋橡胶止水带、沥青木丝板塞缝、聚硫密封胶（内侧设置排水暗槽引排渗入水）等措施；沉降缝仰拱部位采纳中埋橡胶止水带、沥青木丝板塞缝并环向设置双层搞剪钢筋的措施，以减少沉降缝两边的不均匀沉降；隧道衬砌施工并变形完成后，进行衬砌背后回填注浆；有水环境保护要求高的隧道可采纳超前预注浆、开挖后围岩径向注浆及补注浆等措施对地下水进行主动封堵。2）排水衬砌防水板背后环向设置 HDPEφ50 打孔波纹管（外包无纺布），间距 4m 设置一环；在隧道两侧边墙墙脚外侧泄水孔标高处分段设置 中铁五局(集团)武广客运专线 XXTJⅣ 标项目经理部一总队2安装环纵向透水盲管和盲沟铺设防水板衬砌台车定位安装施工缝止水带进入下一道工序原材料检验和试验隐蔽检查隐蔽检查合格不合格不合格合格防水板台车就位观察初表面是否有渗水或股水补注浆，对股水埋管引排有无下载后可任意编辑HDPE107/93 双壁打孔波纹管（外包无纺布），环向盲沟与纵向盲沟均直接与隧道侧沟相通，纵向盲沟中部设置 PVCφ50 泄水孔连通侧沟；隧道两侧设排水沟；隧道中部设盲沟。2.3.作业方法2.3.1.洞外排水系统1）在进洞前应完成边仰坡的截水沟及洞口排水沟的修建，以确保地表水不进入洞内，防止边仰坡由于雨水冲刷而...
